Elsys-NG-200 — контроллер доступа на 2 считывателя, DIN или BOX

Контроллер СКУД на два считывателя и одну двустороннюю точку доступа. Пластиковый корпус на DIN-рейку (внешнее питание 10–15 В) или металлический со встроенным резервируемым питанием 220 В.

Модели семейства

Elsys-NG-200-DINПластиковый корпус на DIN-рейку, питание от внешнего источника 10–15 В постоянного тока.

Питание	10–15 В DC, потребление не более 6 Вт
Масса / габариты	0,45 кг; 178×128×40 мм
Считыватели	2, интерфейс Wiegand (26/32/33/34/37/40/42/44/128) или Touch Memory
Точки доступа	2 односторонние или 1 двусторонняя
Интерфейсы связи	Ethernet 10/100 Mbps; RS-485 (4800–115200 бит/с)
Входы/выходы	10 цифровых входов, 4 аналоговых с контролем оконечного резистора, 3 релейных выхода (2 А, 30 В DC), 11 выходов «открытый коллектор» (70 мА номинал, 150 мА макс.)
Память	до 75 000 пользователей, 250 000 событий, 16 382 уровня доступа
Температура	от -40 до +50 °C, влажность до 95%

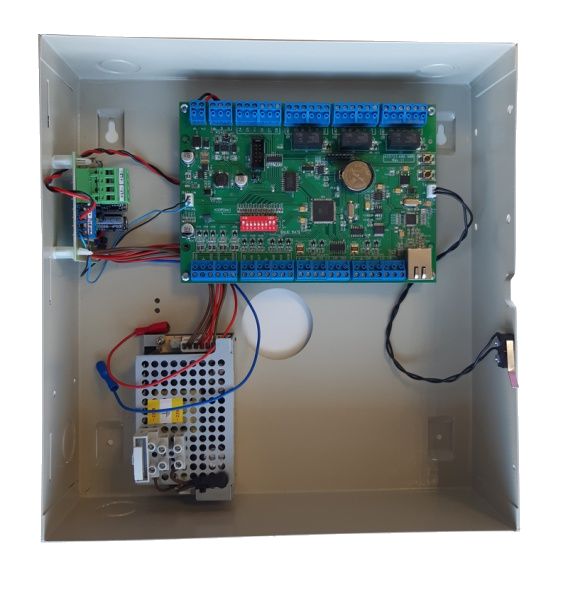

Elsys-NG-200-BOXМеталлический запираемый корпус со встроенным резервируемым источником питания 220 В.

Питание	187–242 В AC, 50 Гц, потребление не более 20 Вт; место под АКБ 12 В 7 А·ч
Масса / габариты	3 кг; 300×298×90 мм
Считыватели / точки доступа	как у -DIN: 2 считывателя, 1 двусторонняя точка
Пусковой ток	импульсный до 60 А в момент пика сетевого напряжения (310–325 В), спадает менее 2 А за 1–2,5 мс, энергия импульса ~4,75 Дж
Время готовности	не более 10 с после включения питания
Наработка на отказ	не менее 10 000 ч, срок службы 10 лет

Как это работает и подключается

К серверу интеграции СКУД Elsys подключается тремя способами: по RS-485 через преобразователь интерфейсов, по RS-485 через коммуникационный сетевой контроллер (КСК), либо напрямую по Ethernet.
Все события пишутся в энергонезависимую память (буфер); при потере связи с ПК события копятся в буфере, при переполнении старые замещаются новыми, после восстановления связи выгружаются в хронологическом порядке.
Поддерживает антипассбэк (контроль последовательности прохода) — глобальный в рамках системы и локальный в пределах одного контроллера; доступ по правилу двух и более лиц; доступ с подтверждением дежурного оператора.
Возврат к заводским настройкам — удержать кнопку CLEAR, кратко нажать RESET, дождаться загорания светодиода RUN, отпустить CLEAR.

Монтаж

Все монтажные работы — только при отключённом питании всех устройств системы, включая управляющий ПК; монтаж и ТО — персонал с группой по электробезопасности не ниже третьей.
Корпуса контроллера и управляющего компьютера подключаются к общему контуру заземления; металлический корпус контроллера нельзя крепить на незаземлённые металлоконструкции — возможен потенциал в десятки вольт относительно земли.
После транспортировки в холод выдержать контроллер в упаковке при комнатной температуре не менее часа перед включением — иначе конденсат.
Перемычка JP1 устанавливается, только если контроллер опрашивается по RS-485 и стоит на конце линии связи; в остальных случаях снимается.
Для -BOX: сначала включить сетевое питание 220 В, и только потом подключать аккумулятор резервного питания — иначе могут перегореть предохранители источника.
RS-485: экранированная витая пара 120 Ом ±10%, сечение от 0,2 мм² (AWG24), топология «шина», до 32 устройств в сегменте, длина сегмента до 1200 м, терминаторы только на концах линии. Клеммы A и B у всех устройств соединять одноимённо; сигнальные «земли» всех контроллеров на линии — в одной точке проводом от 1 мм², разность потенциалов земли не более 1 В.
Считыватели: провод от 0,22 мм², падение напряжения на любом проводе не более 0,3 В; при удалении свыше 30 м — питание считывателя отдельным источником или проводом от 1 мм². Длина кабеля: Wiegand — до 150 м (рекомендуется до 50 м), Touch Memory — до 15 м. От силовых кабелей (220 В, цепи замков) держать расстояние не менее 0,3 м.
При токе считывателя свыше 0,5 А или превышении суммарным током лимита источника — питать считыватель отдельно.

Примеры

Одна дверь с двумя считывателями

РЭ описывает работу как двусторонней точки доступа — считыватель на вход и на выход одной двери.

Две однонаправленные двери

Контроллер обслуживает 2 односторонние точки доступа — например, вход в одно помещение и выход из другого без контроля обратного направления.

Вынос за пределы здания

Исполнение -BOX в запираемом металлическом корпусе с резервным питанием — под уличный всепогодный шкаф, диапазон -40…+50 °C.

Частые вопросы

Чем отличаются -DIN и -BOX?

-DIN — пластиковый корпус на DIN-рейку с внешним питанием 10–15 В DC. -BOX — металлический запираемый корпус со встроенным резервируемым источником 220 В и местом под АКБ 12 В 7 А·ч.

Сколько считывателей и дверей обслуживает один контроллер?

2 считывателя; 2 односторонние точки доступа или 1 двусторонняя, согласно техническим характеристикам РЭ.

Какой кабель для линии RS-485?

Экранированная витая пара 120 Ом ±10%, сечением от 0,2 мм² (AWG24), топология «шина», сегмент до 1200 м, до 32 устройств, терминаторы на концах линии.

Нюансы и грабли

Перепутанные местами провода A/B на RS-485 — самая частая причина отсутствия связи по линии (РЭ прямо называет её в таблице неисправностей).
Разность потенциалов сигнальной земли между контроллерами на линии RS-485 более 1 В выводит из строя драйверы линии связи — при невозможности выровнять землю нужны повторители с гальванической развязкой, а не игнорирование требования.
Для -BOX аккумулятор подключают строго после сетевого питания: обратный порядок жжёт предохранители источника.
Считыватель, запитанный от контроллера длинным кабелем без увеличения сечения, даёт просадку — это не «глюк карты», а падение напряжения выше 0,3 В.
Контроллер не находится по Ethernet — часто дело не в кабеле, а в пароле, не совпадающем с системным, или в блокировке широковещательных пакетов сетевыми настройками.

Документация

Elsys — Контроллер доступа Elsys-NG-200. Руководство по эксплуатации, ЕСЛА.425723.403 РЭ, версия 1.05 (03.2026)
Elsys — Контроллер доступа серии Elsys-NG-200. Паспорт, ЕСЛА.425723.403 ПС
