Elsys-NG-800 — контроллер доступа на 4 считывателя, две линии RS-485

Контроллер СКУД: 4 считывателя (Wiegand/ES-Wiegand/Touch Memory/ESDP), до 4 односторонних или 2 двусторонних точек, две линии RS-485 (вторая — ESDP); корпус DIN или металл, 220 В.

Модели семейства

Elsys-NG-800-DINПластиковый корпус на DIN-рейку, питание от внешнего источника 10–30 В постоянного тока.

Питание	10–30 В DC, потребление не более 8 Вт
Масса / габариты	0,5 кг; 177×128×55 мм
Считыватели	4; Wiegand (26/32/33/34/36/37/40/42/44/48/58/64), ES-Wiegand-128, Touch Memory, ESDP (прошивка ≥4.14)
Точки доступа	4 односторонние или 2 двусторонние
Интерфейсы связи	Ethernet 10/100 Mbps — 1 шт.; RS-485 — 2 шт. (4800–115200 бит/с)
Входы/выходы	12 цифровых входов, 8 аналоговых с контролем оконечного резистора, 4 релейных выхода (2 А, 30 В DC), 16 выходов «открытый коллектор» (70 мА номинал, 150 мА макс.)
Память (конфигурация №1 по умолчанию)	до 100 000 пользователей, 500 000 событий, 16 382 уровня доступа; другие конфигурации памяти в РЭ дают до 400 000 пользователей

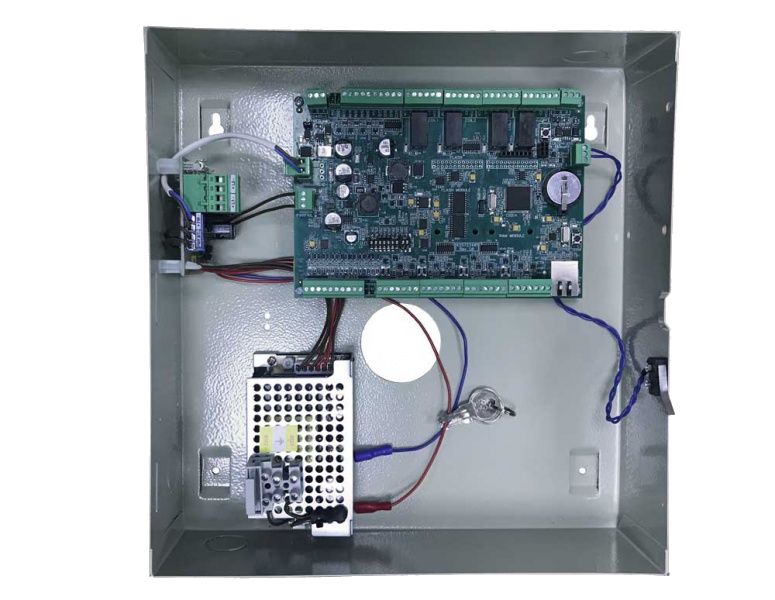

Elsys-NG-800-BOXМеталлический запираемый корпус со встроенным резервируемым источником питания 220 В.

Питание	187–242 В AC, 50 Гц, потребление не более 20 Вт; место под АКБ 12 В 7 А·ч
Масса / габариты	3 кг; 300×298×90 мм
Время готовности	не более 5 с после включения питания
Наработка на отказ	не менее 10 000 ч, срок службы 10 лет

Как это работает и подключается

К серверу интеграции СКУД Elsys подключается тремя способами: по RS-485 через преобразователь интерфейсов, по RS-485 через коммуникационный сетевой контроллер (КСК), либо напрямую по Ethernet.
Одновременно контроллер работает только с одним типом интерфейса считывателей — совместная работа считывателей с разными интерфейсами на одном приборе невозможна, тип задаётся в конфигурирующем ПО.
Режим ES-Wiegand (защищённый Wiegand) передаёт код карты в имитоустойчивом формате, дополнительно используя линию управления зелёным светодиодом считывателя.
Выходы индикации считывателя (звук, красный/зелёный светодиод) — «открытый коллектор» с активным низким уровнем; нужен считыватель с поддержкой инверсного управления индикацией.
Поддерживает антипассбэк (глобальный и локальный), доступ по правилу двух и более лиц, доступ с подтверждением дежурного оператора — как и вся линейка Elsys-NG.

Монтаж

Все монтажные работы — только при отключённом питании всех устройств системы, включая управляющий ПК; монтаж и ТО — персонал с группой по электробезопасности не ниже третьей.
Корпуса контроллера и управляющего компьютера подключаются к общему контуру заземления; металлический корпус нельзя крепить на незаземлённые металлоконструкции.
После транспортировки в холод выдержать контроллер в упаковке при комнатной температуре не менее часа перед включением.
Для -BOX: сначала включить сетевое питание 220 В, и только потом подключать аккумулятор резервного питания — иначе могут перегореть предохранители источника.
RS-485 (обе линии): экранированная витая пара 120 Ом ±10%, сечение от 0,2 мм² (AWG24), топология «шина», до 32 устройств в сегменте, длина сегмента до 1200 м, терминаторы только на концах линии (перемычкой или внешним резистором 120 Ом 0,25 Вт у оконечного устройства). Клеммы A/B соединять одноимённо; сигнальные «земли» контроллеров на линии — в одной точке проводом от 1 мм², разность потенциалов не более 1 В.
Считыватели: провод от 0,22 мм², падение напряжения не более 0,3 В; при удалении свыше 30 м — питание считывателя от отдельного источника или провод от 1 мм². Длина кабеля: Wiegand — до 150 м (рекомендуется до 50 м), Touch Memory — до 15 м, ESDP — до 1200 м.
На клемме питания считывателя присутствует напряжение, примерно равное входному питанию контроллера (10–30 В DC): если оно выходит за допустимый для считывателя диапазон, или ток считывателя превышает 0,5 А — питать считыватель от отдельного источника.
ESDP требует прошивку контроллера версии 4.14 или выше и занимает вторую линию RS-485 — при этом штатные входы считывателей Wiegand/Touch Memory освобождаются под общего назначения.

Примеры

Крупный объект с высокой ёмкостью пропусков

Конфигурация памяти №1 по умолчанию — 100 000 пользователей; РЭ описывает конфигурации до 400 000 пользователей на том же контроллере.

Считыватели ESDP на большом удалении

Интерфейс ESDP работает по второй линии RS-485, кабель до 1200 м — для дальних дверей, где Wiegand (150 м) не дотягивается.

4 однонаправленные точки на одном контроллере

РЭ допускает 4 односторонние точки доступа на одном приборе — экономия на количестве контроллеров при однонаправленных проходах.

Частые вопросы

Чем отличаются -DIN и -BOX?

-DIN — пластиковый корпус на DIN-рейку, питание 10–30 В DC. -BOX — металлический запираемый корпус со встроенным резервируемым источником 220 В и местом под АКБ 12 В 7 А·ч.

Сколько считывателей и точек доступа?

До 4 считывателей; 4 односторонние точки доступа или 2 двусторонние, согласно техническим характеристикам РЭ.

Можно ли подключить дальний считыватель за 150+ метров?

Да, интерфейсом ESDP по второй линии RS-485 — кабель до 1200 м, но контроллеру нужна прошивка 4.14 или новее.

Нюансы и грабли

Считыватели с разными интерфейсами на одном контроллере одновременно не работают — тип задаётся один на весь прибор в конфигураторе, а не по портам.
Считыватель без поддержки инверсной (активный низкий уровень) индикации будет светить светодиодами наоборот или не светить вовсе — выходы индикации на этом контроллере активны по низкому уровню.
Питание считывателя от клеммы контроллера — это фактически входное напряжение контроллера (10–30 В), а не стабилизированные 12 В: если считыватель рассчитан на узкий диапазон, нужен отдельный источник.
Для -BOX аккумулятор подключают строго после сетевого питания: обратный порядок жжёт предохранители источника.
Ёмкость памяти по умолчанию (конфигурация №1) — не предел контроллера: РЭ описывает 6 конфигураций распределения памяти вплоть до 400 000 пользователей, но конфигурации №4–6 требуют прошивку 4.17 и 4.22 соответственно — при заказе большой ёмкости проверять версию прошивки.
