Elsys-NG-Net II — сетевой контроллер СКУД Elsys на Ethernet и RS-485
Объединяет оборудование СКУД Elsys в единую систему через Ethernet: до 254 КСК в системе, до 63 устройств в линии RS-485 или сетевой группе, mTLS-соединение.
Модели семейства
| Питание | от 10 до 30 В постоянного тока |
| Потребление | не более 6 Вт (без внешних устройств) |
| Габариты | 132×102×37 мм |
| Масса | не более 0,25 кг |
| Крепление | на стену или DIN-рейку |
| Питание | от 187 до 242 В переменного тока |
| Потребление | не более 20 Вт (без внешних устройств) |
| Габариты | 300×298×90 мм |
| Масса | не более 3,0 кг |
| АКБ резерва | 12 В, 7 А·ч, место в корпусе предусмотрено |
Как это работает и подключается
- Объединяет до 254 КСК в систему СКУД Elsys; к каждому КСК — до 63 контроллеров в линии RS-485 и до 63 IP-контроллеров в сетевой группе.
- Поддерживает защищённое mTLS-соединение (TLS 1.2/1.3, сертификат RSA-4096) и автоматическое получение сетевых настроек по DHCP.
- Совместно работает с контроллерами Elsys-MB, Elsys-NG, охранными контроллерами Elsys-MB-AC и Elsys-AC2, модулями Elsys-IO/MB, Elsys-RM-16C и клавиатурами Elsys-CP2.
- Может выполнять функции центрального контроллера охранной сигнализации: до 4096 охранных зон, 4096 разделов, 2048 групп разделов, 512 программируемых выходов, 64000 пользователей охраны.
- Непосредственно к КСК по RS-485 можно подключить до 31 контроллера; для большего числа устройств в линии нужны повторители интерфейса RS-485.
Монтаж
- Линия RS-485: экранированная витая пара 120 Ом±10%, сечение от 0,2 мм² (AWG24), топология «шина», не более 32 устройств на сегмент, длина сегмента до 1200 м, ответвления не длиннее 0,5 м; перемычка JP1 — только на приборах по краям линии.
- Сигнальные «земли» всех приборов линии соединить в одной точке проводом сечением от 1 мм²; потенциалы земли разных приборов не должны отличаться больше чем на 1 В.
- Перед первым включением удалить изоляционную вкладку из-под контакта держателя литиевой батареи CR2032 на плате.
- Для исполнения BOX: подключать АКБ резерва только после включения сетевого питания — иначе могут перегореть предохранители источника.
Примеры
РЭ описывает КСК как мост между линией RS-485 с контроллерами и сетью Ethernet — до 63 контроллеров на линию.
Обмен данными между несколькими КСК по UDP/TCP реализует межконтроллерные взаимодействия и глобальный контроль последовательности прохода без участия компьютера.
Частые вопросы
Сколько контроллеров можно подключить к одному КСК напрямую?
Не более 31 по RS-485 без учёта повторителей; для большего числа устройств РЭ требует повторители интерфейса.
Чем отличается исполнение BOX от базового?

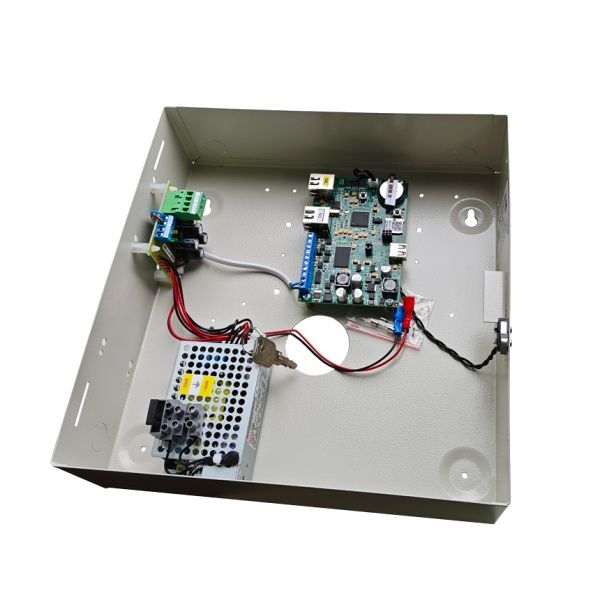

BOX — металлический запираемый корпус со встроенным резервируемым источником 220 В и местом под АКБ 12 В 7 А·ч; базовое исполнение питается от 10–30 В постоянного тока и ставится на DIN-рейку.
Нюансы и грабли
- Прямое подключение к КСК ограничено 31 контроллером — для большего числа устройств в линии обязательны повторители интерфейса RS-485.
- MAC-адрес уникален и не меняется процедурой очистки конфигурации; при переходе на DHCP заранее прописать соответствие MAC↔IP на сервере DHCP.
- 8-байтовый пароль обмена (ключ аутентификации IP-устройств СКУД Elsys) должен совпадать на всех КСК и IP-контроллерах системы и в управляющем ПО — иначе оборудование не находит друг друга в сети.
Документация
- Elsys (ТвинПро/ЕС-пром) — Коммуникационный сетевой контроллер Elsys-NG-Net II, РЭ ЕСЛА.425723.428 РЭ, версия документа 1.05 (03.2026)
