Elsys-AC2 — охранный контроллер большой ёмкости с адресной линией и СКУД

Контроллер централизованной и локальной охраны: 8 встроенных шлейфов, до 247 адресных входов и 60 адресных выходов на АДЛС, до 255 разделов, RS-485 и Ethernet, локальное управление картами.

Модели семейства

Elsys-AC2 (базовый вариант исполнения)Плата в пластиковом корпусе, питание 10–30 В постоянного тока.

Напряжение питания	10–30 В постоянного тока
Потребляемая мощность	не более 10 Вт
Габариты / масса	187×128×55 мм, не более 0,5 кг
Встроенные входы/выходы	8 охранных входов, 4 релейных выхода
АДЛС	до 247 адресуемых входов, до 60 адресуемых выходов (общая адресная ёмкость линии — 247), макс. ток АДЛС 128 мА
Связь с сервером	Ethernet 100 Mbit (2×RJ-45, встроенный коммутатор), RS-485 (4800–115200 бит/с)
Пользователи / события	до 64 000 пользователей, до 16 000 событий
Охранные разделы	до 255
Срок службы	10 лет; наработка на отказ не менее 10 000 час

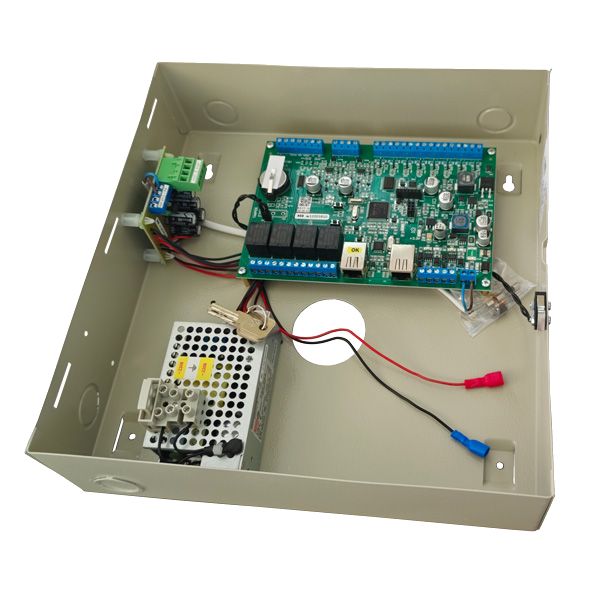

Elsys-AC2-2A-ТП (вариант исполнения «-01»)Та же плата в металлическом корпусе с замком и встроенным резервируемым источником питания.

Напряжение питания	187–242 В переменного тока (сеть 220 В, 50 Гц) через встроенный ИВЭП
Потребляемая мощность	не более 20 Вт
Габариты / масса	300×298×90 мм, не более 3 кг
Резервирование	место под аккумулятор 12 В, 7 А·ч; исправная батарея — не менее 11,7 В при токе 3 А
Остальные параметры	как у базового варианта (входы/выходы, АДЛС, разделы, интерфейсы)

Как это работает и подключается

К серверу интеграции СКУД Elsys контроллер подключается тремя способами: по RS-485 через преобразователь интерфейсов (Elsys-RC-232/485, Elsys-CU-USB/232-485), по RS-485 через коммуникационный сетевой контроллер Elsys-MB-Net II/Elsys-NG-Net II, либо напрямую по Ethernet.
По АДЛС к контроллеру подключаются расширители шлейфов Elsys-AC-AE2 (2 входа) и Elsys-AC-AE8 (8 входов), релейный модуль Elsys-AC-RM2 (2 выхода, не более 30 модулей на линию), адресные извещатели Elsys-AC-IRV/GB/IRF/MC и изоляторы линии Elsys-AC-LI.
Считыватели подключаются в форматах Wiegand-26…Wiegand-64, 1-Wire (Touch Memory) или ESDP (для ESDP нужна прошивка контроллера версии 1.10 и выше); для считывателей со встроенной клавиатурой обязателен посимвольный режим передачи PIN.
Скорость обмена по RS-485 по умолчанию 19200 бит/с, меняется удержанием кнопки CLEAR (значение переключается каждые 4 секунды по частоте мигания индикатора RUN) либо автоматически по команде КСК/сервера.

Монтаж

Все монтажные работы — только при отключённом питании всех устройств системы, включая управляющий ПК; квалификация монтажника — не ниже третьей группы по электробезопасности.
Металлический корпус нельзя крепить на незаземлённые металлоконструкции и корпуса других приборов — они могут быть под потенциалом в десятки вольт относительно сигнальной земли линии связи.
После транспортировки в холода выдержать контроллер в упаковке не менее 1 часа при комнатной температуре перед включением, чтобы избежать конденсата.
Для RS-485 — экранированная витая пара 120 Ом ±10%, сечение проводов от 0,2 мм² (0,5 мм/AWG24), топология «шина», не более 32 устройств в сегменте, максимальная длина сегмента 1200 м, ответвления не более 0,5 м; на концах линии — терминаторы, на остальных устройствах — отключены.
Сигнальные «земли» всех устройств RS-485 соединяются в одной точке проводом не менее 1 мм²; разница потенциалов сигнальной земли между контроллерами не должна превышать 1 В, иначе линия не работает и выходят из строя драйверы RS-485.
Считыватель: провода сечением не менее 0,22 мм², падение напряжения на любом проводе не более 0,3 В; на расстоянии свыше 30 м — провода питания от 1 мм² или отдельный источник питания считывателя. Длина кабеля: Wiegand — до 150 м (рекомендовано до 50 м), Touch Memory — до 15 м, ESDP — до 1200 м. Кабель считывателя и силовые провода — не ближе 0,3 м друг к другу.
Вариант «-01» подключается к сети 220 В, 50 Гц с обязательным заземлением; импульсный пусковой ток источника питания может достигать 60 А в момент включения на пике сетевого напряжения.

Примеры

Централизованная охрана нескольких разделов

8 встроенных ШС плюс расширители Elsys-AC-AE2/AE8 на АДЛС объединяются в разделы; постановка/снятие — картой на считывателе или командой от КСК/сервера интеграции.

Автономный режим при обрыве связи

Контроллер хранит базу пользователей и события в энергонезависимой памяти и продолжает выполнять основные функции без связи с КСК или сервером, передавая накопленные события при восстановлении связи.

Частые вопросы

Сколько адресных устройств можно повесить на Elsys-AC2?

До 247 адресуемых входов и до 60 адресуемых выходов на адресной двухпроводной линии (АДЛС) — общая адресная ёмкость линии 247, при суммарном токе потребления устройств не более 128 мА.

Чем отличается исполнение «-01» от базового?

Металлический корпус с замком, встроенный резервируемый источник питания под сеть 220 В и место под аккумулятор 12 В/7 А·ч; базовый вариант питается напрямую от 10–30 В постоянного тока в пластиковом корпусе.

Работает ли контроллер без связи с сервером?

Да — все основные функции автономны, события накапливаются в энергонезависимой памяти (до 16 000) и передаются на сервер или КСК при восстановлении связи.

Нюансы и грабли

На клемме +Ur (питание считывателя от контроллера) присутствует полное входное напряжение контроллера 10–30 В — если считыватель не рассчитан на такой диапазон, его нужно питать от отдельного источника, а не от контроллера.
Индикация считывателя в Elsys-AC2 — «открытый коллектор» с активным низким уровнем: нужен считыватель с инверсным управлением индикацией (в большинстве моделей это режим по умолчанию, но проверять обязательно).
Суммарный ток потребления устройств АДЛС не должен превышать 128 мА — при проектировании линии считать по таблице токов каждого адресного устройства (AE2/AE8/RM2 — 1–4 мА, извещатели IRV/GB/IRF/MC — 0,6–2 мА), а не только по числу адресов.
Модулей Elsys-AC-RM2 на одной АДЛС — не более 30, даже если адресная ёмкость линии (247) формально позволяет больше устройств.
Перемычку JP1 отключают, если контроллер не находится на конце линии связи, — иначе лишний терминатор портит линию RS-485.
Приёмка аккумулятора (только вариант «-01»): исправная заряженная батарея должна держать не менее 11,7 В при токе 3 А; литиевая батарея CR2032 на плате — не менее 2,85 В.
