Elsys-PVR — биометрический считыватель по рисунку вен ладони
Двухблочный биометрический считыватель СКУД: терминал сканирует рисунок вен ладони, процессорный блок хранит базу и выдаёт код Wiegand. «Карта+ладонь», «ПИН+ладонь» или «только ладонь».
Модели семейства
| Тип биометрии | рисунок вен ладони |
| Ёмкость памяти | 20 000 пользователей |
| Время решения (двухфакторный режим) | не более 2 с |
| Время решения («только ладонь») | в среднем 2 с при не более 400 шаблонов в памяти |
| FAR / FRR | 10⁻³…10⁻⁶ / 10⁻¹…10⁻² |
| Выход | Wiegand-26 / Wiegand-42 |
| Карты доступа | EM-Marin, HID |
| Макс. длина ПИН-кода | 6 цифр |
| Связь терминал—процессор | до 50 м, интерфейс типа RS-422 |
| Связь со стороны сервера | Ethernet 10/100 Мбит, до 255 считывателей на сервер |
| Питание | 220 В, 50 Гц, не более 30 Вт; резерв — АКБ 12 В до 7 А·ч (не в комплекте), работа от АКБ не менее 3 ч |
| Масса комплекта (PU+TA, без АКБ) | 4 кг |
| Срок службы | 10 лет |
| Подключение | USB, скорость обмена 921,6 кБит/с |
| Питание | 12–14 В от внешнего источника (от USB не питается) |
| Комплектация | кронштейн, резиновые ножки, источник питания, кабель USB |
Как это работает и подключается
- Терминал сканирует ладонь, процессорный блок сравнивает биометрический шаблон с базой (до 20 000 пользователей) и при совпадении выдаёт Wiegand-код на контроллер СКУД.
- Процессорный блок — встроенный компьютер на Linux (исполнение 1 — ARM Cortex-A53 1,2 ГГц, исполнение 2 — Intel Celeron 2,4 ГГц); хранит базу шаблонов и связывается с сервером по Ethernet.
- Ввод и первичная настройка — через ПО «PVR-Офис» (входит в комплект на CD).
- На каждое предъявление идентификатора — три попытки сканирования ладони; при несовпадении экран терминала показывает «Доступ запрещён», код на Wiegand не выдаётся.
Монтаж
- Терминал PVR-TA — на стене у двери, рекомендуемая высота 1,2 м от пола; кронштейн допускает вертикальную и горизонтальную установку, возможна установка на турникет.
- Процессорный блок PVR-PU — в помещении, защищённом от посторонних, не далее 50 м от терминала; крепить корпус только к заземлённым металлоконструкциям, сам корпус подключить к контуру заземления.
- После транспортировки в холодное время выдержать устройство в упаковке не менее 1 часа перед включением — иначе конденсат может вывести из строя элементы.
- Терминал не размещать напротив ярких источников света — засветка оптического сенсора сбивает работу считывателя.
Примеры
Режим «карта/ПИН + ладонь» — наилучшие показатели по FAR/FRR, рекомендован производителем как основной.
Режим «только ладонь» пригоден для нескольких десятков человек — при росте числа пользователей растёт вероятность ложного пропуска (FAR).
Частые вопросы
Чем PVR-TR отличается от PVR-TA?

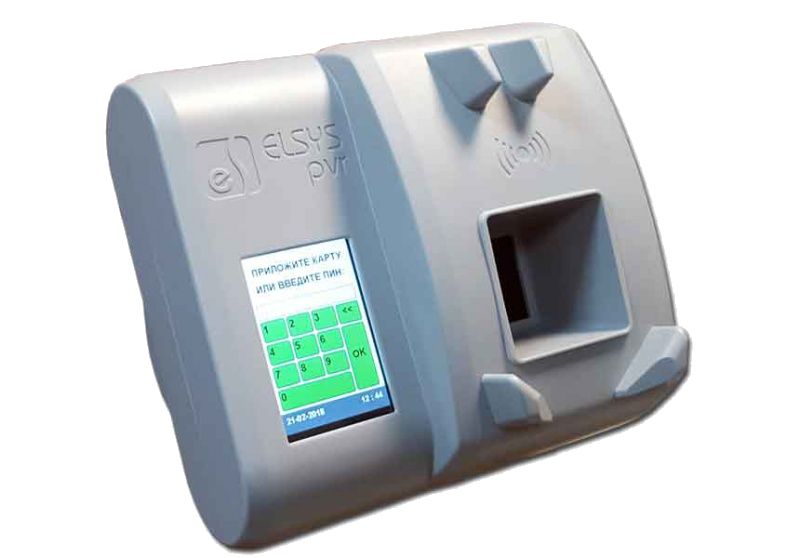

PVR-TR — настольный терминал регистрации для АРМ Бюро пропусков, подключается к ПК по USB; PVR-TA — объектовый терминал для точки доступа, работает только с блоком процессора. Терминалы не взаимозаменяемы.
Сколько пользователей вмещает считыватель?
До 20 000 в базе процессорного блока; для режима «только ладонь» производитель рекомендует не более 400 шаблонов (200 человек) для сохранения времени и точности решения.
Нюансы и грабли
- Рабочий диапазон — только помещение, от +10 до +40 °C и влажность не более 85 % — не для улицы и неотапливаемых тамбуров.
- Ошибочный отказ в доступе чаще всего вызван неправильным положением ладони (пальцы не разведены, запястье не прижато к упорам, изогнуто в запястье) — это не неисправность считывателя.
- Считыватель рассчитан на ладони взрослых и детей старше 14 лет.
- Биометрические данные пользователей рекомендуется обновлять не реже раза в год (повторный ввод ладоней и переинициализация).
Документация
- Elsys — Считыватель биометрический Elsys-PVR, руководство по эксплуатации ЕСЛА.425728 РЭ (Rev.3 Jan.2019)
