Elsys-RM-16C — релейный модуль на 16 выходов для СКУД Elsys

16 реле сухих контактов для управления внешними устройствами по командам с сервера СКУД Elsys, подключение по RS-485 или Ethernet.

Модели семейства

Elsys-RM-16C-2А-ТП (базовый вариант)металлический запираемый корпус со встроенным резервируемым источником питания.

Питание	от 187 до 242 В переменного тока (встроенный ИП Elsys-SWPS-2И или -2А)
Потребление	не более 20 Вт
Габариты	300×298×90 мм
Масса	не более 3,5 кг

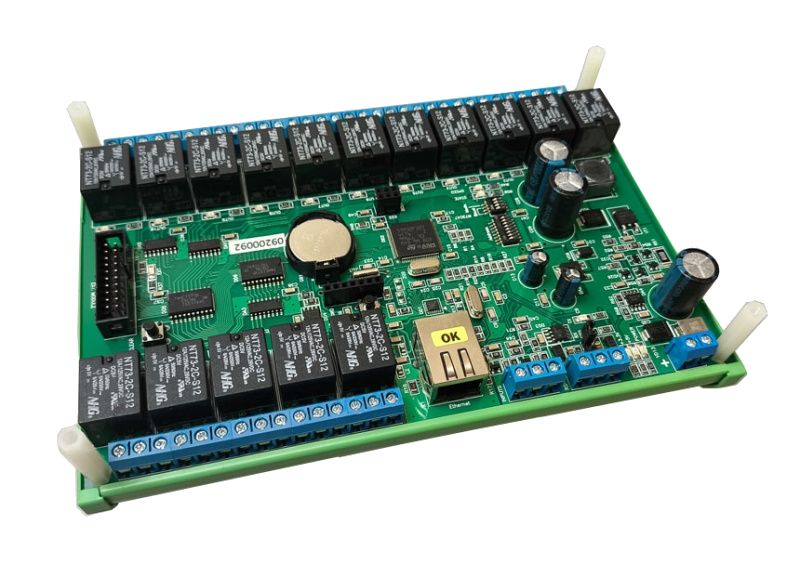

Elsys-RM-16C (исполнение «-01»)компактный корпус, внешнее питание постоянным током.

Питание	от 10 до 30 В постоянного тока
Потребление	не более 8 Вт
Габариты	188×123×50 мм
Масса	не более 0,6 кг

Как это работает и подключается

16 независимых реле сухих контактов (одна группа переключения на каждое), нагрузка до 6 А / 30 В постоянного тока; реагируют только на команды с компьютера, состояние выдаётся по запросу.
Коммуникационный порт выбирается перемычками SW2: если все контакты SW2.1–SW2.3 замкнуты — используется Ethernet, иначе — RS-485 с адресом по SW1.1–SW1.6 (1–63, двоичный код) и скоростью по SW2.1–SW2.3 (4800…115200 бит/с).
Подключается к серверу интеграции СКУД Elsys напрямую по Ethernet, через преобразователи Elsys-RC-232/485 или Elsys-CU-USB/232-485, либо через КСК Elsys-MB-Net / Elsys-MB-Net II / Elsys-NG-Net II.
Два аналоговых входа с фиксированным назначением: вход 1 — тампер (датчик взлома корпуса), вход 2 — в базовом исполнении контроль первичного питания (сигнал PWF источника Elsys-SWPS-2И/2А).

Монтаж

Линия RS-485: экранированная витая пара 120 Ом±10%, сечение от 0,2 мм² (AWG24), топология «шина», не более 32 устройств на сегмент, длина сегмента до 1200 м, ответвления не длиннее 0,5 м; перемычка JP1 — только на модулях по краям линии.
Два одинаковых адреса на модулях одной линии или сетевой группы не допускаются — адрес назначается DIP-переключателями SW1.1–SW1.6.
Все выходы переходят в состояние «Выключено» на время загрузки встроенного ПО — это может кратковременно повлиять на подключённые исполнительные устройства.
Монтаж и установку вести только при отключённом питании всех устройств системы (в т.ч. выключен управляющий компьютер) — при включённом оборудовании работы запрещены; персонал должен иметь квалификационную группу по электробезопасности не ниже третьей.

Примеры

Управление силовыми потребителями через СКУД

16 реле сухих контактов на внешние устройства — замки, освещение, вентиляция и т.п. по логике сервера СКУД Elsys.

Прямое подключение в ЛВС без КСК

Модуль можно включить прямо в Ethernet предприятия, не через преобразователь RS-485.

Частые вопросы

Можно ли подключить модуль напрямую в сеть предприятия?

Да, при выборе коммуникационного порта Ethernet (все контакты SW2.1–SW2.3 замкнуты) модуль включается в ЛВС по разъёму RJ45.

Чем отличаются два исполнения модуля?

Базовое (Elsys-RM-16C-2А-ТП) — металлический корпус с замком и встроенным резервируемым источником 220 В; «-01» (Elsys-RM-16C) — компактнее и питается от внешних 10–30 В постоянного тока.

Как сбросить модуль к заводским настройкам?

Кнопками CLEAR и RESET: включить питание, зажать CLEAR, кратковременно нажать RESET, дождаться, пока погаснет и снова включится индикатор SPEED, отпустить CLEAR — очистка занимает около 5 секунд.

Нюансы и грабли

Модуль отдаёт своё состояние только по запросу с компьютера — реле не переключаются автономно по внутренней логике модуля, вся логика на стороне ПО СКУД Elsys.
Скорость обмена по RS-485 должна совпадать у всех модулей линии и в управляющем ПО; при большом числе модулей и частой смене состояний выходов РЭ рекомендует повышать скорость обмена.
Очистка конфигурации (сброс к заводским настройкам): включить питание, зажать кнопку CLEAR, кратковременно нажать RESET не отпуская CLEAR (индикатор SPEED должен погаснуть), дождаться повторного включения SPEED и отпустить CLEAR; сама очистка занимает около 5 секунд и заканчивается переходом SPEED в мигающий режим. Если при этом тест энергонезависимой памяти найдёт неисправность, SPEED вместо скорости обмена покажет код ошибки EEPROM, и штатная работа станет невозможна.
Индикатор SPEED в норме мигает частотой, соответствующей установленной скорости RS-485 (0,5 Гц — 4800 бод, 1 Гц — 9600, 2 Гц — 19200, 4 Гц — 38400, 8 Гц — 57600, 16 Гц — 115200); короткие серии вспышек с паузой 2 секунды — это не скорость, а код неисправности (табл. РЭ: 1 — сбой кварца 25 МГц, 2 — сбой кварца 32,768 кГц, 3 — ошибка EEPROM, 4 — ошибка микросхемы Ethernet, 5 — ошибка периферии процессора, 6 — нет аппаратного MAC-адреса, 7 — неизвестная ошибка).
Индикатор STATE при старте трижды с периодом 6 секунд показывает тип прибора (одна длинная и две коротких вспышки), затем гаснет; такая же серия вспышек, но короткая с паузой 2 секунды — код ошибки загрузчика (1 — нет основной прошивки, 2 — ошибка записи flash, 3 — некорректные данные прошивки, 4 — некорректные данные новой прошивки, 5 — ошибка верификации после обновления).

Документация

Elsys (ТвинПро/ЕС-пром) — Модуль релейный Elsys-RM-16C, РЭ ЕСЛА.426449.101 РЭ, версия документа 1.02 (09.2025)
