Elsys-SW-USB / SW-USB-MF — настольные USB-считыватели для АПК «Бастион-2»
Настольные считыватели для ввода карт через USB и утилиты АПК «Бастион-2»: SW-USB читает номер HID/EM-Marin/MIFARE, SW-USB-MF ещё и программирует защищённые сектора MIFARE Classic.
Модели семейства
Elsys-SW-USBСчитывает серийный номер, программирование карт не поддерживает.
| Идентификаторы | HID ProxCard II, EM-Marin, MIFARE (Ultralight, Classic 1K/4K) — только серийный номер |
| Программирование MIFARE | нет |
| Дальность чтения | до 4 см |
| ПК | IBM-совместимый, Windows 7 |
| Интерфейс | USB, питание от шины |
| Габариты | 110×80×27 мм |
| Срок службы | 7 лет |

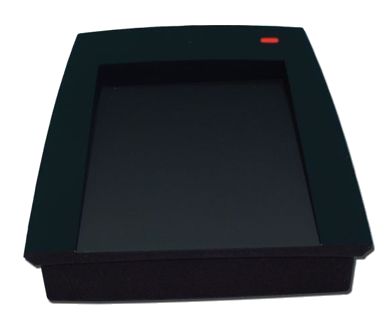

Elsys-SW-USB-MFЧитает и программирует защищённые сектора карт MIFARE Classic 1K/4K через АПК «Бастион-2» или утилиту MSCards.
| Идентификаторы | MIFARE Ultralight, Classic 1K, Classic 4K |
| Программирование MIFARE | да, Classic 1K и Classic 4K |
| Дальность чтения | до 4 см |
| ПК | IBM-совместимый, Windows 7 и старше |
| Интерфейс | USB, питание от шины |
| Габариты | 110×80×27 мм |
| Срок службы | 7 лет |
Как это работает и подключается
- При поднесении карты чип активируется, считыватель декодирует номер и передаёт его на ПК по USB (виртуальный COM-порт), успешное чтение — вспышка зелёного светодиода и звуковой сигнал.
- Проверка работы возможна в HyperTerminal: скорость 9600 бит/с, 8 бит данных, без чётности, 1 стоп-бит, без управления потоком — в окне терминала отображается тип карты и серийный номер (два старших байта hex, три младших — десятичный код предприятия и номер).
- SW-USB-MF дополнительно читает и пишет секторы защищённой памяти MIFARE Classic 1K/4K: заносит ключи доступа, считывает и меняет данные в выбранных секторах.
Монтаж
- Подключать напрямую к встроенному USB-порту ПК — через удлинители и USB-концентраторы работа не гарантируется.
- Максимальное удаление от ПК — по длине штатного кабеля 1,8 м.
- Драйвер виртуального COM-порта берётся с диска в комплекте АПК «Бастион-2» или с сайта производителя.
Примеры
Ввод сотрудников в базу Бастион-2
SW-USB считывает серийный номер карты сотрудника прямо на рабочем месте оператора, без выезда к точке доступа.
Выпуск карт с защищённой памятью
SW-USB-MF записывает ключи доступа и данные в защищённые сектора MIFARE Classic через АПК «Бастион-2» или утилиту MSCards.
Частые вопросы
Чем SW-USB отличается от SW-USB-MF?
SW-USB только считывает серийный номер карт HID/EM-Marin/MIFARE; SW-USB-MF работает исключительно с MIFARE Ultralight/Classic и умеет программировать защищённые сектора Classic 1K/4K.
Каким ПО программировать карты через SW-USB-MF?
Паспорт указывает АПК «Бастион-2» или утилиту MSCards.
Нюансы и грабли
- SW-USB не программирует карты MIFARE — для записи в защищённые сектора нужен именно SW-USB-MF.
- Карты HID серий PX-4-H, PVC-H-4, PVC-H-5 не читаются считывателем SW-USB (SW-USB-MF работает только с MIFARE и карты HID не поддерживает вовсе).
- Паспорт SW-USB требует Windows 7 (без указания старших версий), паспорт SW-USB-MF — Windows 7 и старше; для более старых ОС совместимость не заявлена ни для одной модели.
Документация
- Elsys — Считыватель настольный Elsys-SW-USB, паспорт и руководство по эксплуатации ЕСЛА.425729.013 ПС
- Elsys — Считыватель настольный Elsys-SW-USB-MF, паспорт и руководство по эксплуатации ЕСЛА.425729.014 ПС
