Elsys-SW19-EH — хладостойкий считыватель с подогревом

Уличный считыватель для промышленных объектов в холодном климате: рабочий диапазон от −60 до +50 °C, электронный термостат с подогревом модуля считывания, IP67.

Модели семейства

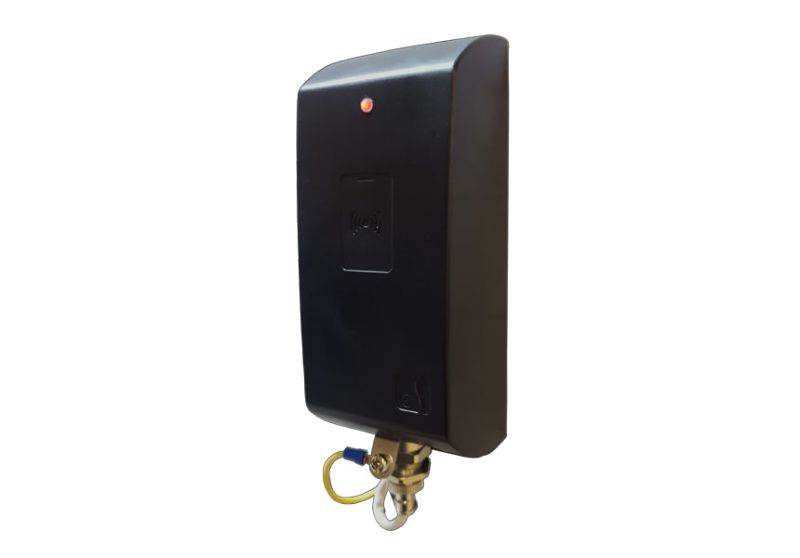

Elsys-SW19-EH исп.1Металлический кабельный ввод с возможностью присоединения металлорукава и лепестком заземления.

Идентификаторы	EM-Marin, HID ProxCard II (HID серий PX-4-H, PVC-H-4, PVC-H-5 не поддерживаются)
Дальность считывания	не менее 3 см
Интерфейс	Wiegand-26, Touch Memory (1-Wire)
Кабель до контроллера	Wiegand — до 30 м (жила от 0,5 мм²), Touch Memory — до 15 м
Питание схемы считывания	11–15 В
Питание подогревателя	11–15 В
Ток потребления	не более 450 мА суммарно (схема считывания + подогрев)
Температура	от −60 до +50 °C
Степень защиты	IP67 по ГОСТ 14254-2015
Корпус	поликарбонат
Габариты / масса	220×80×70 мм, 800 г
Срок службы	8 лет

Elsys-SW19-EH исп.2Без кабельного ввода — кабель выведен через заднюю стенку корпуса в сторону стены; в остальном идентично исп.1.

Как это работает и подключается

Модуль считывания и термостат находятся в теплоизолированном отсеке; при включении в холодном состоянии питание на модуль считывания подаётся только после прогрева отсека до −30 °C.
Если во время работы отключился подогрев (обрыв цепи 12Вн, неисправность источника), терморегулятор отключает модуль считывания при падении температуры ниже −30 °C, защищая его от выхода из строя.
Раздельные цепи питания: 12Вэ — электроника (не более 70 мА), 12Вн — нагреватель (до 380 мА при 12 В); переход в режим Touch Memory автоматический при замыкании DATA1 на общий провод.
Индикация светодиодом: красный — дежурный режим (модуль прогрет, сигнала на входе нет), зелёный — при замыкании управляющей линии на общий провод; во время прогрева из холодного состояния светодиод не горит.

Монтаж

Монтировать на ровной поверхности с плотным прилеганием резиновой прокладки кронштейна — иначе вода может проникнуть внутрь стены через монтажные отверстия.
Длина кабеля до контроллера ограничена: в режиме Wiegand — 15 м при сечении жилы 0,2 мм² или 30 м при 0,5 мм², в режиме Touch Memory — 15 м; превышение приводит к падению напряжения на общем проводе и сбоям чтения при включённом нагревателе.
Заземление кабельного ввода — только через лепесток заземления; общие провода схемы (синий/чёрный) на клемму заземления кабельного ввода подключать запрещено — риск выхода из строя считывателя и контроллера.
Собственный кабель считывателя — 8-проводной, длиной 1,5 м, сечение жилы 0,35 мм². Назначение проводов: коричневый — 12Вэ (питание электроники), жёлтый — 12Вн (питание нагревателя), зелёный — DATA0/TM, белый — DATA1/TMG, оранжевый — управление светодиодом (12 В на линии = красный, 0 В = зелёный), синий и чёрный — общий провод (соединены внутри считывателя, оба вывести на общий контакт контроллера для снижения сопротивления линии), фиолетовый — не используется.
Питание можно взять от контроллера доступа (если его источник питания выдерживает нагрузку, как у Elsys-MB) или развести: 12Вэ от контроллера (до 70 мА), а 12Вн — от отдельного источника не менее 500 мА. Если на точке доступа два хладостойких считывателя, обе цепи обоих можно питать от одного внешнего источника с удвоенной нагрузочной способностью — общий провод источника в этом случае соединяется с общим проводом контроллера и обоих считывателей.

Примеры

Проходная на промплощадке за полярным кругом

Термостат держит модуль считывания в рабочем диапазоне даже при −60 °C снаружи, прогрев из холодного состояния — до 45 минут.

Два хладостойких считывателя на одной точке

Питание обеих цепей 12Вэ и 12Вн можно взять от одного внешнего источника с удвоенной нагрузочной способностью.

Частые вопросы

До какой температуры работает SW19-EH?

От −60 до +50 °C; при включении в сильный мороз считыватель сначала прогревается (до 45 минут при −60 °C), затем переходит в рабочий режим.

Чем отличаются исполнения 1 и 2?

Исп.1 — с металлическим кабельным вводом и лепестком заземления, исп.2 — без кабельного ввода, кабель выведен через заднюю стенку корпуса к стене.

Какого цвета провод отвечает за подогрев, а какой — за индикацию?

Жёлтый провод — питание нагревателя (12Вн), оранжевый — управление светодиодом (12 В на линии переключает его в красный, 0 В — в зелёный).

Нюансы и грабли

Более ранняя редакция руководства (Rev.2, 2018) указывала поддержку только EM-Marin и дальность считывания 20 мм от передней стенки корпуса; паспорт исп.1 (2020) добавляет HID ProxCard II и приводит дальность не менее 3 см — при заказе сверяться с актуальным паспортом партии.
При проверке работоспособности при комнатной температуре нагреватель не включается (ток по 12Вн близок к нулю) — это нормально, не признак неисправности.
Питание нагревателя контроллером доступа возможно только если источник питания контроллера выдерживает суммарную нагрузку 420–450 мА (пример — Elsys-MB); иначе цепь 12Вн нужно запитывать от отдельного источника не менее 500 мА.
Техобслуживание — только при выключенном питании считывателя и контроллера: осмотр корпуса и оболочки кабеля, проверка целостности провода заземления, снятие с кронштейна для осмотра внутренней поверхности; при коррозии клемм заземления — разобрать соединение, зачистить от окислов и собрать заново.

Документация

Elsys — Считыватель хладостойкий Elsys-SW19-EH, паспорт исп.1 ЕСЛА.425729.016 ПС
Elsys — Считыватель хладостойкий Elsys-SW19-EH, руководство по эксплуатации ЕСЛА.425729.016 РЭ Rev.2
