Гром-12К/12КП — свето-звуковой оповещатель для охранно-пожарной сигнализации
Один блок выдаёт звуковой и световой сигнал на объектах с охранно-пожарной и аварийной сигнализацией; исполнения различаются корпусом (металл/пластик), степенью защиты и габаритами.
Модели семейства
Гром-12К исп. 2 (металлический корпус)IP42, несущая частота 200–5000 Гц.
| Уровень громкости на 1 м | не менее 105 дБ |
| Напряжение питания | от 9,0 до 13,8 В |
| Несущая частота звука | 200–5000 Гц |
| Ток (звук/свет) | не более 35 мА / 20 мА |
| Продолжительность работы | не менее 10 мин |
| Температура | от −30 до +55 °C |
| Габариты / масса | не более 122×88×36 мм; не более 0,270 кг |
| Степень защиты | IP42 |
| Срок службы | не менее 10 лет |
Гром-12К исп. 3 (металлический корпус)IP52, несущая частота 4000 Гц, компактнее исп.2.
| Уровень громкости на 1 м | не менее 105 дБ |
| Напряжение питания | от 9,0 до 13,8 В |
| Несущая частота звука | 4000 Гц |
| Ток (звук/свет) | не более 35 мА / 20 мА |
| Температура | от −30 до +55 °C |
| Габариты / масса | не более 73×125×50 мм; не более 0,2 кг |
| Степень защиты | IP52 |

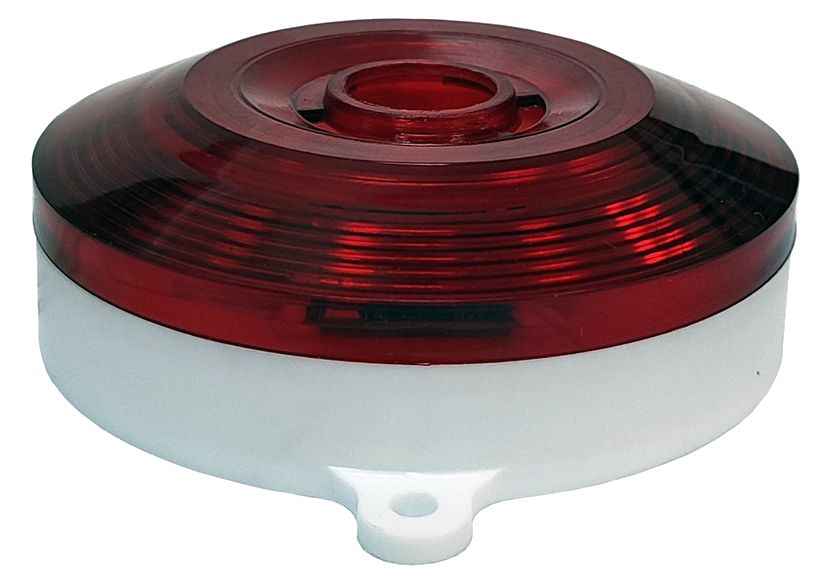

Гром-12КП (пластиковый корпус)IP55, номинальное питание 12 В, выше ток звука.
| Уровень громкости на 1 м | не менее 105 дБ |
| Несущая частота звука | 4000 Гц |
| Номинальное напряжение | 12 В |
| Рабочий диапазон напряжения | от 9,0 до 13,8 В |
| Ток при 12 В (свет/звук) | 20 мА / 40 мА |
| Температура | от −30 до +55 °C |
| Габариты / масса | 90×110×40 мм; 0,07 кг |
| Степень защиты | IP55 |
| Срок службы | 10 лет |
Как это работает и подключается
- Все исполнения сохраняют работоспособность при подаче на выводы обратной полярности питания.
- Оповещатель — восстанавливаемое обслуживаемое изделие в виде одного блока.
Монтаж
- Подключение к электрическим цепям сигнализации — только при отсутствии в них напряжения.
- Устанавливать в местах, недоступных для посторонних лиц; звук оптимально распространяется в зоне прямой видимости.
- Гром-12КП: подключение по цветам проводов — свет «−» жёлтый/«+» белый, звук «−» коричневый/«+» зелёный, соблюдая полярность.
Примеры
Объект с охранно-пожарной сигнализацией
РЭ прямо указывает назначение: выдача звуковых и световых сигналов на объектах, оснащённых охранно-пожарной и аварийной сигнализацией.
Частые вопросы
Чем Гром-12КП отличается от Гром-12К?
12КП — пластиковый корпус со степенью защиты IP55, меньше по массе (0,07 кг) и габаритам (90×110×40 мм), чем металлические исп.2/3.
Нюансы и грабли
- Степень защиты у исполнений разная: IP42 у исп.2, IP52 у исп.3, IP55 у 12КП — для влажных/уличных мест выбирать соответствующее исполнение, а не любое из линейки.
Документация
- Элтех-сервис — «Оповещатель охранно-пожарный звуковой «Гром-12К» исп.2», РЭ БВФК 437.243.013 РЭ
- Элтех-сервис — «Оповещатель охранно-пожарный комбинированный «Гром-12К» исп.3», РЭ БВФК 437.243.013 РЭ
- Элтех-сервис — «Оповещатель охранно-пожарный комбинированный «Гром-12КП»», РЭ
