ELTIS VM400-4CL / VM700 — абонентские видеомониторы для домофонных комплексов

Аналоговые видеомониторы комплексов ELTIS (VM400-4CL — ещё и для VIZIT): видео с блока вызова, дуплексная связь, открывание замка. VM700 пишет фото/видео на карту памяти, связывает мониторы.

Видеомонитор ELTIS VM400-4CL / VM700-7CLM-HP

Модели семейства

ELTIS VM400-4CLЭкран 4,3", один блок вызова и одна камера.

Совместимость	домофонные комплексы ELTIS, VIZIT
Экран	4,3" TFT-LCD, цветной, 480×272, 16:9, PAL/NTSC
Видеовходы	1 (плюс подключение 1 видеокамеры)
Видеовход, уровень сигнала	0,8…1,6 В, 75 Ом
Напряжение питания	=11…13 В (допускается стабилизированный источник +12 В, ток не менее 0,6 А)
Максимальная потребляемая мощность	3 Вт
Время разговора с посетителем	не более 90 с
Габариты	176×173×29 мм
Масса	0,4 кг
Температура эксплуатации	0…+35 °C, влажность до 80% при +30 °C

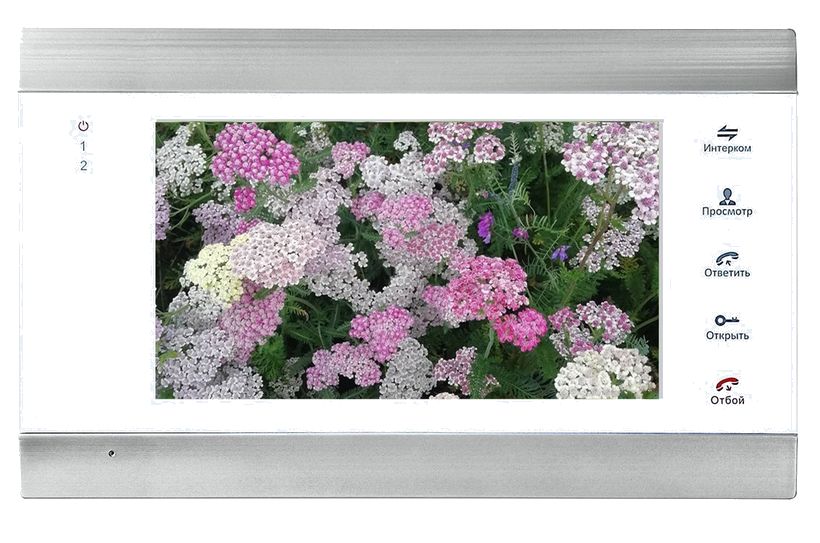

ELTIS VM700-7CLM-HPЭкран 7", до 5 мониторов в связке, запись фото/видео на карту.

Совместимость	многоабонентские домофонные комплексы ELTIS, одноабонентские блоки вызова
Экран	7" TFT-LCD, цветной, 800×480, PAL/NTSC
Видеовходы	2 (плюс 1 дополнительный видеовход)
Питание встроенное	~100…240 В, до 600 мА
Питание внешнее	=12 В, 1 А
Время разговора с посетителем	не более 120 с
Формат фото	JPEG
Карта памяти	microSD до 32 ГБ, класс 10 и выше
Температура эксплуатации	+10…+35 °C
Мониторы в связке	до 5

Как это работает и подключается

VM400-4CL принимает вызов от блока вызова, включает экран при снятии трубки или нажатии кнопки монитора, открывает замок подъезда нажатием кнопки.
VM700-7CLM-HP дополнительно поддерживает сброс вызова без соединения с посетителем, сигнал тревоги от датчика тревоги и подключение либо одного многоабонентского БВ + одного одноабонентского БВ, либо двух одноабонентских БВ.

Монтаж

VM400-4CL — в комплекте кронштейн КМ17 и соединительный кабель КВ30; крепление на стену по шаблону-разметке из паспорта.
VM700-7CLM-HP — в комплекте настенный кронштейн, 4 дюбеля, 4 шурупа, 4-жильный провод (4 шт.) и 2-жильный провод (2 шт.); паспорт на изделие в комплект не входит — скачивается с сайта производителя.
На обоих мониторах: не вскрывать устройство при подключённом питании.

Примеры

Подключение к пульту консьержа

VM400-4CL в составе комплексов ELTIS300, 303, 305, 5000 с пультом консьержа поддерживает вызов консьержа и дуплексную связь «абонент-консьерж».

Квартира с несколькими мониторами

VM700-7CLM-HP можно объединить до 5 видеомониторов с внутренней связью между ними по линии интеркома и переводом звонка с одного монитора на другой.

Кто звонил, пока хозяев не было

VM700-7CLM-HP записывает фото/видео с подключённых камер на карту памяти (при её наличии) — можно просмотреть после возвращения.

Частые вопросы

Можно ли поставить VM400-4CL на комплекс VIZIT?

Да, паспорт прямо указывает совместимость с домофонными комплексами ELTIS и VIZIT.

Сколько видеомониторов VM700 можно связать между собой?

До пяти, с внутренней связью по линии интеркома и переводом звонка с одного монитора на другой.

Нюансы и грабли

VM400-4CL и VM700-7CLM-HP питаются по-разному: VM400-4CL — постоянным напряжением 11…13 В от линии/стабилизированного источника, VM700-7CLM-HP — либо встроенным блоком от 100…240 В, либо внешним источником =12 В/1 А. Источники не взаимозаменяемы между моделями.
У VM700 карта памяти должна быть класса 10 или выше и не более 32 ГБ — более емкая или медленная карта может не поддерживаться.
