ELTIS КМ — координатно-матричные коммутаторы домофонных комплексов

Соединяет блок вызова с абонентским пультом по номеру квартиры. КМ100-7 — для ELTIS100/300/400 с пультами А5, УКП-8…12; КМ20-1 — для блока вызова DP420 с пультом УКП-8…11.

Модели семейства

ELTIS КМ100-7.1 / КМ100-7.2До 100 абонентских пультов на один коммутатор, до 200 — на два с джамперами.

Назначение	соединение блока вызова с пультами А5, УКП-8…12 (комплексы ELTIS100, ELTIS300, ELTIS400)
Абонентских пультов, КМ100-7.1	до 100
Абонентских пультов, один КМ100-7.2 (джампер «100»)	до 100
Абонентских пультов, два КМ100-7.2 (джамперы «100» и «200»)	до 200
Диапазон рабочих температур	-10…+40 °C
Относительная влажность	не более 90 %
Габариты	136×80×30 мм
Масса	0,13 кг

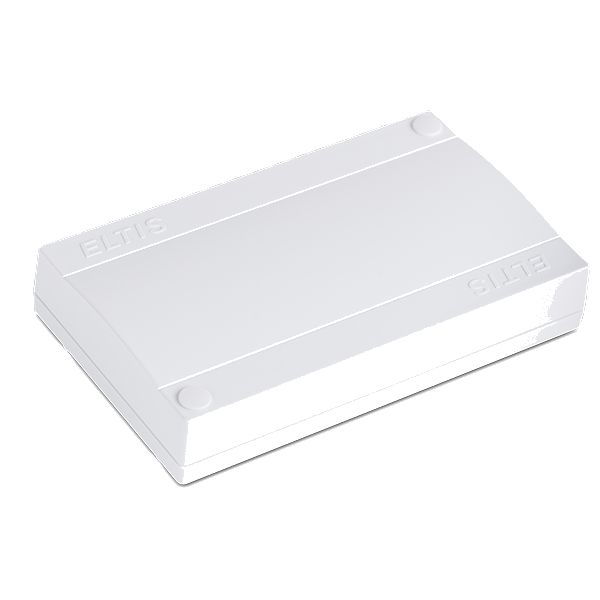

ELTIS КМ20-1До 20 абонентских пультов, на блок вызова DP420.

Назначение	соединение блока вызова DP420 с пультом УКП-8…11
Абонентских пультов	до 20
Диапазон рабочих температур	-10…+40 °C
Относительная влажность	не более 90 %
Габариты	136×80×30 мм
Масса	0,13 кг

Как это работает и подключается

Коммутатор — координатно-матричный: связывает вызов с конкретным абонентским пультом по номеру квартиры через клеммные колодки на плате.
На КМ100-7.2 положение джампера («100» или «200») определяет, какой диапазон номеров коммутатор обслуживает при совместной работе двух устройств.

Монтаж

Прижимная планка крепления кабелей устанавливается лицевой либо тыльной стороной к кабелям — в зависимости от толщины кабелей (см. схему в паспорте).
В комплект КМ100-7 входят оба коммутатора (КМ100-7.1 и КМ100-7.2), упаковочная коробка и паспорт; КМ20-1 поставляется одним блоком с коробкой и паспортом.
Габариты и корпус у обеих линеек одинаковые — 136×80×30 мм, 0,13 кг; диапазон рабочих температур и влажности тоже общий для КМ100 и КМ20-1.

Примеры

Подъезд на 100 квартир

Один КМ100-7.2 с джампером в положении «100» коммутирует до 100 абонентских пультов.

Два подъезда по 100 квартир на одном узле

Два КМ100-7.2 с джамперами «100» и «200» вместе обслуживают до 200 пультов.

Небольшой узел на блоке вызова DP420

КМ20-1 берёт до 20 абонентских пультов УКП-8…11 без КМ100.

Частые вопросы

Сколько квартир обслуживает один коммутатор?

КМ100-7.1 — до 100 пультов; КМ100-7.2 с джампером «100» — тоже до 100, а пара КМ100-7.2 с джамперами «100» и «200» — до 200; КМ20-1 — до 20 пультов.

С какими блоками вызова работает КМ20-1?

С блоком вызова DP420 и абонентским пультом УКП-8…11, по паспорту изделия.

Нюансы и грабли

КМ100-7.1 и КМ100-7.2 — не взаимозаменяемые модели одного номинала: связка на 200 пультов работает только при двух КМ100-7.2 с разными джамперами («100» и «200»), КМ100-7.1 в такой связке не участвует по паспорту.
Неправильное положение прижимной планки под толщину кабеля — типичная причина плохого контакта при монтаже, паспорт отдельно предупреждает об этом.

Документация

ELTIS — Коммутатор КМ100-7, паспорт ФАНВ.468361.005ПС
ELTIS — Коммутатор КМ20-1, паспорт ФАНВ.468361.007ПС
