ELTIS SC — пульты консьержа для домофонных комплексов

Рабочее место консьержа: приём вызова, дуплексная связь с посетителем и абонентом, дистанционное открывание двери, журнал событий. SC305-D2 — ELTIS300/303/305, SC400-2 — ELTIS-400.

Модели семейства

ELTIS SC305-D2До 500 абонентов, до 2 блоков вызова и 4 видеокамер.

Комплекс	ELTIS300, ELTIS303, ELTIS305
Максимум абонентов	500 (максимальный номер квартиры — 1999)
Максимум блоков вызова	2
Максимум переговорно-замковых устройств	2
Максимум коммутируемых видеокамер	4
Журнал событий	до 1000 записей
Длительность разговора с посетителем	не более 90 с
Длительность сигнала вызова	не более 60 с
Напряжение питания	~15 В (±10%)
Максимальное сопротивление линии связи	30 Ом
Габариты (по паспорту)	200×175×66 мм, масса 0,38 кг
Температура эксплуатации	-10…+40 °C, влажность до 90%

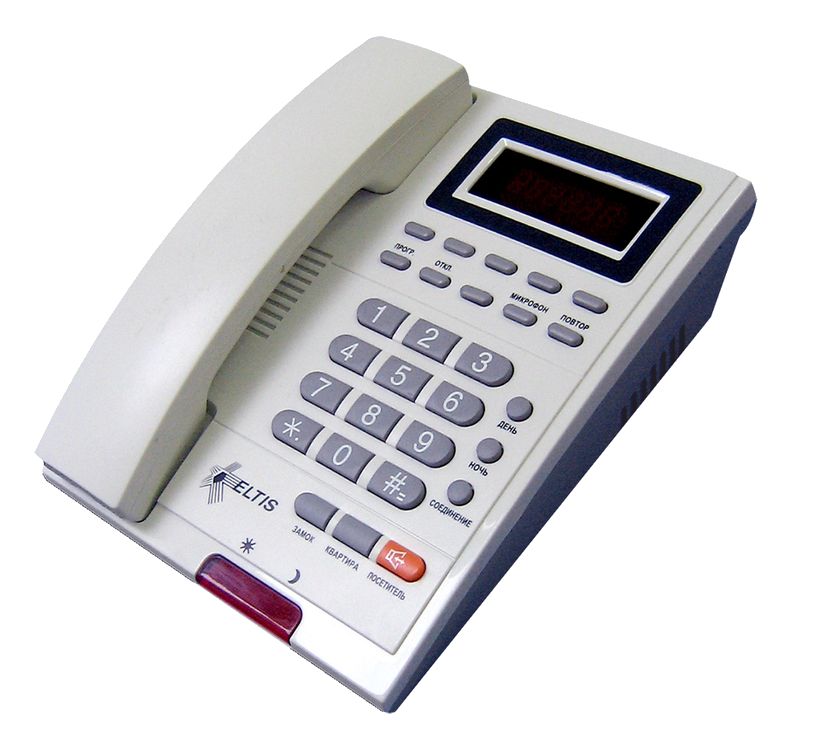

ELTIS SC400-2До 100 абонентов, подключение к блоку вызова параллельное.

Комплекс	ELTIS-400
Подключение к БВ и коммутатору	параллельное, 4 провода
Тип связи с посетителем/абонентом	дуплексный
Максимум абонентов	100 (максимальный номер квартиры — 1999)
Максимальная мощность потребления	не более 2 Вт
Длительность разговора с абонентом	не более 90 с
Длительность сигнала вызова	не более 60 с
Напряжение питания	+17 В (±10%)
Максимальное сопротивление линии связи	30 Ом
Габариты	168×203×76 мм, масса 0,63 кг
Температура эксплуатации	-10…+40 °C, влажность до 90%

Как это работает и подключается

Пульт коммутирует звуковой тракт «посетитель-консьерж», «консьерж-абонент», «абонент-консьерж» и «посетитель-абонент» (прямое соединение), плюс управляет открыванием входных дверей и коммутируемым видеонаблюдением.
Подключение пульта консьержа не увеличивает сопротивление линии связи между блоком вызова и абонентскими пультами — само сопротивление линии БВ-абонент ограничено 30 Ом независимо от подключения ПК.
Все события и их время сохраняются в энергонезависимой памяти и доступны на светодиодном индикаторе пульта.

Монтаж

Питание пульта — переменное напряжение (~15 В ±10% у SC305-D2, +17 В ±10% у SC400-2); подавать от штатного блока питания комплекса, не смешивать модели пультов на одном БП без проверки совместимости по напряжению.
Сопротивление линии связи между блоком вызова и любым абонентским пультом не должно превышать 30 Ом — при длинных линиях сечение кабеля подбирать с запасом.
SC400-2 подключается к блоку вызова и коммутатору параллельно, 4 проводами.

Примеры

Подъезд/дом на 300–500 квартир

SC305-D2 держит до 500 абонентов; количество коммутаторов КМ100-7.Х растёт с числом абонентов — до 100 квартир достаточно одного КМ100-7.1, а на 300–500 квартир нужно до пяти КМ100-7.5 по руководству.

Ночной режим на пульте

Днём звонки посетителей идут прямо абоненту, ночью — на пульт консьержа; переключение ручное или автоматическое (по времени).

Частые вопросы

Сколько блоков вызова держит SC305-D2?

До двух блоков вызова и до двух переговорно-замковых устройств одновременно, по паспорту изделия.

Можно ли поставить SC400-2 без блока вызова?

Руководство отдельно упоминает «работу в системе без блока вызова» как одну из функций пульта.

Нюансы и грабли

На странице SC305-D2 в руководстве по эксплуатации указаны габариты 168×210×76 мм и масса 0,5 кг «для модели SC305-D2», но паспорт этой же модели даёт другие цифры — 200×175×66 мм и 0,38 кг. Расхождение заметное; при заказе корпуса/ниши под пульт сверяться с паспортом конкретной партии или мерить по факту.
SC305-D2 и SC400-2 — пульты под разные комплексы (ELTIS300/303/305 и ELTIS-400 соответственно) с разным напряжением питания (~15 В и +17 В) и разной максимальной ёмкостью абонентов (500 и 100) — не взаимозаменяемы.
