ELTIS i505W / i507W — видеомонитор для IP-домофонных систем ELTIS

Видеомонитор на Android 9.0 с сенсорным экраном: приём аудио- и видеовызова с IP-блоков вызова, открывание замка, просмотр архивных записей. Ethernet (RJ-45) или Wi-Fi, есть PoE.

Модели семейства

ELTIS i505WЭкран 7", 1024×600.

Экран	7 дюймов
Максимальное разрешение экрана	1024×600 пикселей
Напряжение питания	12 В/1 А или PoE
Рабочая температура	0…+35 °C
Габариты	180×115×25 мм
Масса нетто	0,3 кг

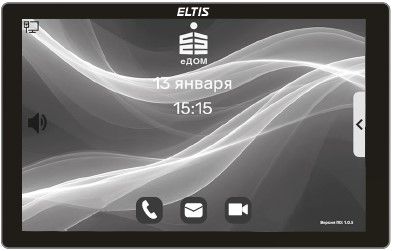

ELTIS i507WЭкран 10.1", 1280×800.

Экран	10.1 дюйма
Максимальное разрешение экрана	1280×800 пикселей
Напряжение питания	12 В/1 А или PoE
Рабочая температура	0…+35 °C
Габариты	250×160×30 мм
Масса нетто	0,6 кг

Как это работает и подключается

Работает под управлением Android 9.0, поддерживает установку сторонних приложений.
Проводное подключение — порт Ethernet RJ-45, 10/100 Мбит/с; беспроводное — встроенный двухдиапазонный Wi-Fi.
Функции: приём аудио/видеовызова с IP-блоков вызова, дуплексная связь «абонент-посетитель», дистанционное открывание замка (в том числе без вызова), визуальный контроль входной зоны через доступные камеры, просмотр архивных записей.

Монтаж

Монтаж на стену — по кронштейну из комплекта: приложить кронштейн, отметить и просверлить 4 отверстия, вставить дюбели, закрепить кронштейн шурупами ТА4х30, подключить внешние устройства и защёлкнуть монитор на кронштейне.
Питание — только штатным блоком 12 В/1 А либо по PoE; использовать сторонние блоки питания производитель не рекомендует.
Для очистки корпуса нельзя применять бензин, керосин и другие растворители — они повреждают поверхность.
Категорически запрещено разбирать изделие при подключённом питании.

Примеры

Квартира без Ethernet-розетки у монитора

Монитор можно подключить по Wi-Fi вместо кабеля RJ-45.

Один кабель на питание и сеть

Поддерживается подключение по PoE — не нужен отдельный блок питания 12 В/1 А.

Частые вопросы

Можно ли подключить монитор без кабеля Ethernet?

Да, встроенный двухдиапазонный Wi-Fi позволяет работать без проводного подключения.

Нужен ли отдельный блок питания?

Штатный — 12 В/1 А, либо монитор можно запитать по PoE без отдельного блока.

Нюансы и грабли

i505W и i507W различаются не только диагональю экрана, но и габаритами и массой — под них нужен разный вырез/крепление на стене, модели не взаимозаменяемы по установочным размерам.
При хранении и транспортировке монитор должен оставаться в заводской упаковке.
