MPA-2xxx — усилитель мощности 1U для СОУЭ, управление по RS-485 от БУС
Стоечный усилитель класса D для линий оповещения: управляется блоком сигналов (БУС) по RS-485, до 30 адресов на линии, без сигнала сам переходит в режим ожидания.
Модели семейства
MPA-231230 В, 120 Вт
| Номинальное выходное напряжение | 30 В |
| Номинальная выходная мощность | 120 Вт |
MPA-232430 В, 240 Вт
| Номинальное выходное напряжение | 30 В |
| Номинальная выходная мощность | 240 Вт |
MPA-233630 В, 360 Вт
| Номинальное выходное напряжение | 30 В |
| Номинальная выходная мощность | 360 Вт |

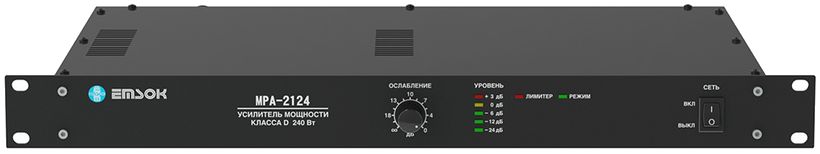

MPA-2124100 В, 240 Вт
| Номинальное выходное напряжение | 100 В |
| Номинальная выходная мощность | 240 Вт |
| Потребляемая мощность при полной нагрузке | 272 Вт (ред. ТУ …-002-2021) |

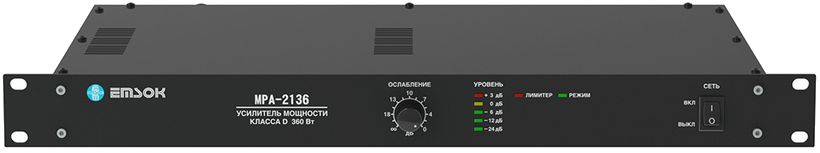

MPA-2136100 В, 360 Вт
| Номинальное выходное напряжение | 100 В |
| Номинальная выходная мощность | 360 Вт |
| Потребляемая мощность при полной нагрузке | 453 Вт (ред. ТУ …-002-2021) |

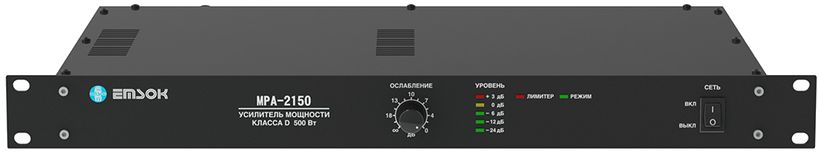

MPA-2150100 В, 500 Вт
| Номинальное выходное напряжение | 100 В |
| Номинальная выходная мощность | 500 Вт |
| Потребляемая мощность при полной нагрузке | 604 Вт (ред. ТУ …-002-2021) |
Как это работает и подключается
- Усилитель мостовой класса D, один канал, вход симметричный 0,775 В при входном сопротивлении 20 кОм, полоса 20…20000 Гц.
- Управляется по RS-485 от БУС (волновое сопротивление линии 120 Ом, скорость 115200 бит/с, протокол 8E1); адрес 0–30 задаётся DIP-переключателями на задней панели, к БУС подключается через разъёмы RJ-45 (раскладка по TIA/EIA-568-B).
- Автоматически переходит в режим ожидания при уровне входного сигнала ниже порога −30 дБ дольше 8±4 с; включается обратно при превышении порога. Переход дежурный/активный/ожидание выполняется только по командам БУС.
- Встроенный двухуровневый лимитер ограничивает выходной сигнал при коротких всплесках, чтобы не сработала защита; индикатор «ЛИМИТЕР» на передней панели показывает срабатывание.
- Защиты: от перегрузки, КЗ, постоянного напряжения на выходе, перегрева, пониженного/повышенного напряжения сети — коды неисправностей выводятся комбинацией индикаторов «УРОВЕНЬ»/«ЛИМИТЕР» (таблица 6.2 паспорта, например одновременное «+3»/«0» — неисправность БП).
- Корпус — металлический, унифицированный стоечный 19″ по ГОСТ 28601.1-90, высота 1U, габариты 483×320×44 мм, масса не более 4 кг.
Монтаж
- Перед включением обязательно подключить клемму защитного заземления к контуру заземления объекта; запрещено включать усилитель со снятой крышкой.
- При непрерывной работе в активном режиме (трансляция местного вещания) корпусу требуется принудительный обдув — отверстия сверху и снизу корпуса рассчитаны на продув стойки, закрывать их нельзя.
- На последнем по шине устройстве включить терминатор («Т» в положение ON), на остальных — выключить; в безадресном режиме усилитель должен быть единственным устройством на линии связи с БУС.
- Подключение усилителя и замену предохранителей выполнять только при выключенном питании СОУЭ; вилку сетевого кабеля нельзя вставлять/вынимать при включённом выключателе «СЕТЬ».
- После хранения/транспортировки в холоде выдержать усилитель при комнатной температуре не менее 3 ч перед включением.
Примеры
Наращивание мощности трансляции
На одной линии RS-485 к БУС можно адресовать до 30 усилителей MPA-2xxx (плюс безадресный режим для единственного устройства на линии).
Частые вопросы
Сколько усилителей MPA можно адресовать на одной линии RS-485?
До 30 адресов (0–30) DIP-переключателями; есть отдельный безадресный режим, но тогда усилитель должен быть единственным устройством на линии связи с БУС.
Усилитель сам решает, когда включаться?
Нет — переход из дежурного в активный режим и обратно выполняется только по командам БУС; сам усилитель лишь автоматически уходит в ожидание при отсутствии сигнала дольше 8±4 с.
Нюансы и грабли
- В документации есть два несовпадающих набора цифр для одних и тех же моделей 100-вольтовой линии (MPA-2124/2136/2150): более старая редакция 2019 г. (ТУ 26.30.50-001-29201541-2019, файл 18202c, охватывает всю линейку 30/100 В) даёт КНИ ≤0,5%, С/Ш ≥95 дБ, максимальную длительность непрерывной речи «не более получаса» и потребление 14/18 Вт (дежурный/ожидание, для 100 В); более новая редакция 2021 г. (ТУ 26.30.50-002-29252938-2021, файл 0570bc, только 100-вольтовые модели) — КНИ ≤0,9%, С/Ш ≥105 дБ, «не более часа» и потребление 28/46 Вт. При подборе усилителя по конкретным паспортным цифрам сверяйтесь с редакцией документа на конкретную партию.
- Для 30-вольтовых моделей (MPA-2312/2324/2336) в доступной документации нет отдельных цифр потребляемой мощности при полной нагрузке — только для 100-вольтовой линии (2021 г.).
- Регулятор «ОСЛАБЛЕНИЕ» только уменьшает громкость от номинала — увеличить выходной уровень сверх номинала им нельзя.
- Гарантия — 2 года (от даты производства по серийному номеру или от даты товарной накладной, на выбор покупателя), срок службы изделия — не менее 15 лет.
Документация
- EMSOK — Усилитель мощности MPA-21XX, Техническое описание и инструкция по эксплуатации, ТУ 26.30.50-001-29201541-2019 (модели MPA-2312/2324/2336/2124/2136/2150)
- ООО «Интеллект Безопасность» — Усилитель мощности MPA-21XX, Техническое описание и инструкция по эксплуатации, ТУ 26.30.50-002-29252938-2021 (модели MPA-2124/2136/2150)
