EMSOK · громкоговорители потолочные с защитой от воздействия пожара
SC-4106 / SC-4036 / SC-6106 — потолочный громкоговоритель с огнезащитным кожухом
Потолочный громкоговоритель с огнезащитным кожухом держит линию оповещения при пожаре: SC-4106/4036 — ABS-корпус с металлическим кожухом, SC-6106 — цельный стальной штампованный.
Модели семейства
SC-4106 / SC-40366 Вт, 100 В / 30 В, огнезащитный кожух
| Номинальное входное напряжение | SC-4106 — 100 В; SC-4036 — 30 В |
| Номинальная мощность | 6 Вт |
| Чувствительность (1 Вт/м) | 92±3 дБ |
| Чувствительность (6 Вт/м) | 99,8 дБ |
| Диапазон частот (-10 дБ) | 120–20 000 Гц |
| Габариты / отверстие монтажа | Ø 260×68 мм / Ø 190 мм |
| Материал | негорючий ABS-пластик, огнезащитный кожух |
| Масса | 1,2 кг |

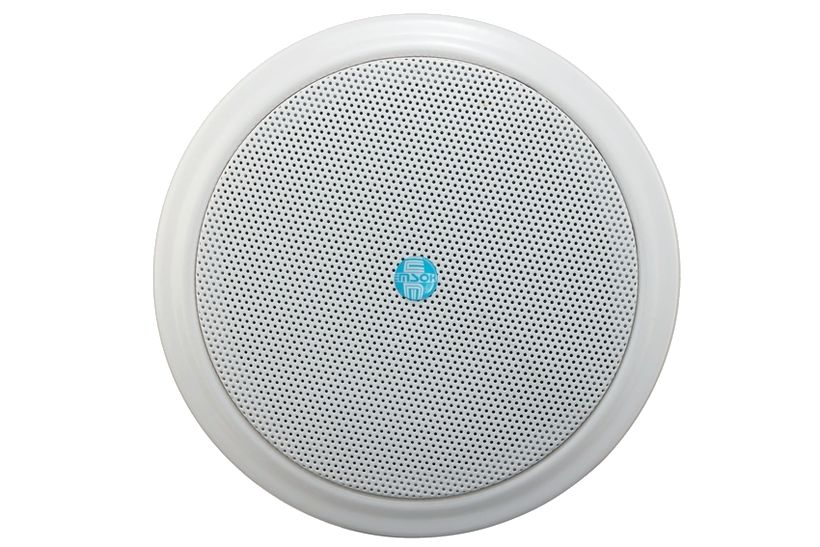

SC-61061,5/3/6 Вт, 100 В, стальной корпус
| Номинальное входное напряжение | 100 В |
| Номинальная мощность | 1,5/3/6 Вт |
| Чувствительность (1 Вт/м) | 92 дБ |
| Чувствительность (6 Вт/м) | 97,7 дБ |
| Диапазон частот (-10 дБ) | 90–18 000 Гц |
| Габариты / отверстие монтажа | Ø 180×138,5 мм / Ø 160 мм |
| Материал | штампованная листовая сталь с эпоксидным покрытием, огнезащитный металлический колпак |
| Масса | 1,7 кг |
| Диапазон рабочих температур | -10…+55 °C |
Как это работает и подключается
- SC-4106/SC-4036 — 6,5″ широкополосная динамическая головка мощностью 6 Вт в корпусе из негорючего ABS-пластика с согласующим трансформатором (100 В / 30 В) и отдельным огнезащитным кожухом; крепление — двумя независимыми пружинами и скобами, подтягивающими корпус к потолку.
- SC-6106 — широкополосный громкоговоритель максимальной мощностью 6 Вт с трансформатором на 100 В в корпусе из штампованной стали с эпоксидным покрытием и огнезащитным металлическим колпаком; подключение — на керамической клеммной колодке, мощность 1,5/3/6 Вт.
- SC-6106 выпускается под маркой «Интеллект Безопасность» как «оповещатель пожарный речевой» (ТУ 26.40.42-001-29252938-2021), тогда как SC-4106/4036 — под маркой «ЭМСОК» как «громкоговоритель» (ТУ 26.30.50-001-29201541-2019).
Монтаж
- Диаметр монтажного отверстия: Ø 190 мм под SC-4xxx, Ø 160 мм под SC-6106 — разные, не путать при вырезке отверстия в потолке.
- SC-6106 хранить при +5…+40 °C, эксплуатировать при -10…+55 °C, относительная влажность 45–75% (до 93% при +40 °C), давление 86–106 кПа, без прямого солнца, пыли, конденсации влаги и агрессивных сред.
- Гарантия — 2 года, срок отсчитывается по выбору покупателя: от даты производства или от даты товарной накладной (SC-6106).
Примеры
Оповещение с продлённой живучестью при пожаре
Огнезащитный кожух (SC-4xxx) или цельный стальной корпус с металлическим колпаком (SC-6106) продлевают время работы громкоговорителя во время пожара по сравнению с обычным потолочным SC.
Частые вопросы
В чём разница между SC-4106 и SC-6106?
SC-4106 — ABS-пластиковый корпус с отдельным огнезащитным кожухом, 100 В, 6 Вт, Ø 260×68 мм. SC-6106 — цельностальной штампованный корпус с огнезащитным металлическим колпаком, 100 В, 1,5/3/6 Вт, Ø 180×138,5 мм, меньше в диаметре монтажного отверстия (Ø 160 мм против Ø 190 мм).
Нюансы и грабли
- SC-4106/4036 (ABS + огнезащитный кожух) и SC-6106 (цельностальной корпус) — разные конструктивы, несмотря на общее назначение «потолочный огнезащищённый»; SC-6106 не имеет пары «30 В» в документации (только 100 В).
- Крепление разное: SC-4xxx — на двух пружинах со скобами, обычные потолочные SC-2xxx/3xxx — на четырёх поворотных рычагах; при замене сверяйте способ монтажа, а не только диаметр отверстия.
Документация
- ООО «ЭМСОК» — Громкоговоритель потолочный огнезащищённый SC-4106, SC-4036, Техническое описание и инструкция по эксплуатации, ТУ 26.30.50-001-29201541-2019
- ООО «Интеллект Безопасность» — Оповещатель пожарный речевой, потолочный огнезащищённый SC-6106, Техническое описание и инструкция по эксплуатации, ТУ 26.40.42-001-29252938-2021
