EMSOK · громкоговорители настенные для оповещения и озвучивания помещений
SW-1103…SW-1106 / SW-5130 — настенный громкоговоритель, 30/100 В
ABS-корпус с металлической решёткой для навесного настенного монтажа: SW-1103/1303 и SW-1106/1036 — компактные однополосные, SW-5130 — двухполосный старший, с переключателем импеданса.
Модели семейства
| Номинальное входное напряжение | SW-1103 — 100 В; SW-1303 — 30 В |
| Номинальная мощность | 1,5/3 Вт |
| Чувствительность (1 Вт/м) | 89 дБ |
| Чувствительность (3 Вт/м) | 93,7 дБ |
| Диапазон частот (-10 дБ) | 400–10 000 Гц |
| Степень защиты | IP44 |
| Габариты / масса | 120×120×60 мм / 0,4 кг |
| Материал корпуса | ABS-пластик |

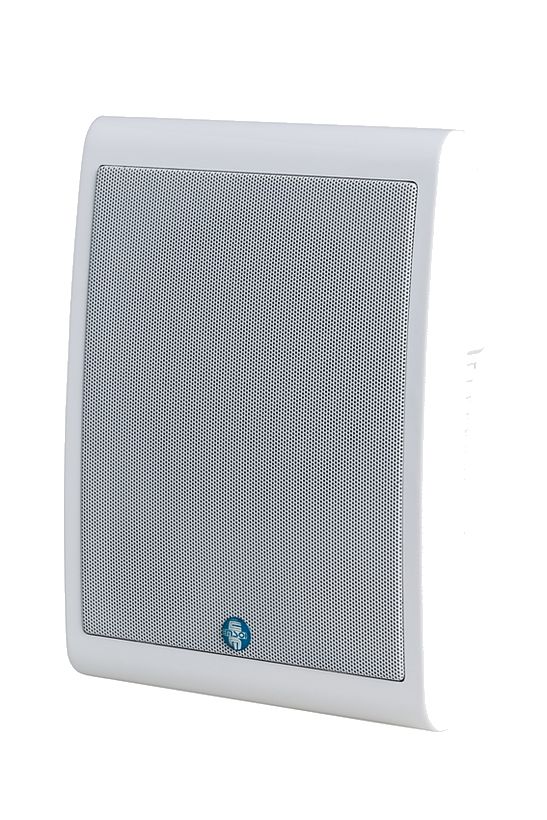

| Номинальное входное напряжение | SW-1106 — 100 В; SW-1036 — 30 В |
| Номинальная мощность | 1,5/3/6 Вт |
| Чувствительность (1 Вт/м) | 92 дБ |
| Чувствительность (6 Вт/м) | 98,7 дБ |
| Диапазон частот (-10 дБ) | 90–18 000 Гц |
| Габариты / масса | 275×200×105 мм / 1,11 кг |
| Материал корпуса | ABS-пластик, металлическая декоративная решётка |
| Номинальное входное напряжение | 100 В |
| Номинальная мощность | 3,75/7,5/15/30 Вт |
| Чувствительность (1 Вт/м) | 92 дБ |
| Чувствительность (30 Вт/м) | 107,7 дБ |
| Диапазон частот (-10 дБ) | 100–20 000 Гц |
| Габариты / масса | 185×170×257 мм / 2,5 кг |
| Динамические головки | 5″ низкочастотная 30 Вт + 1,5″ высокочастотная |
Как это работает и подключается
- Все модели смонтированы в корпусе из негорючего ABS-пластика с металлической декоративной решёткой; крепление — навесное настенное (SW-1103/1303, SW-1106/1036) или на кронштейне (SW-5130).
- Мощность переключается на клеммах/переключателе на задней стенке: SW-1103/1303 — 1,5/3 Вт, SW-1106/1036 — 1,5/3/6 Вт, SW-5130 — 3,75/7,5/15/30 Вт плюс отдельное низкоимпедансное положение 8 Ом.
- SW-1103 и SW-1303, а также SW-1106 и SW-1036 — пары «100 В / 30 В» с одинаковым корпусом и мощностью, отличаются только согласующим трансформатором.
Монтаж
- SW-1103/1303 имеют степень защиты IP44 — для помещений с случайными брызгами; для остальных моделей паспорта степень защиты не указывают, считать их только для сухих помещений.
- Хранить и эксплуатировать в нормальных климатических условиях без прямого солнца, пыли, конденсации влаги и агрессивных сред (общие условия по паспортам EMSOK).
Примеры
SW-1103/1303 и SW-1106/1036 — компактные настенные громкоговорители для воспроизведения речи и музыки в торговых, офисных и общественных помещениях.

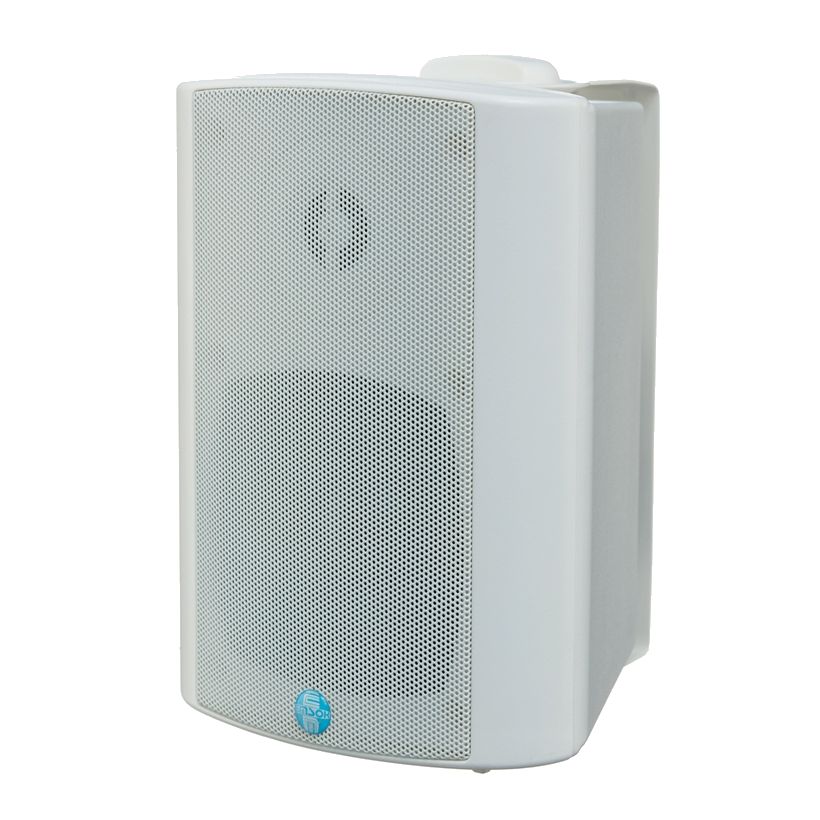

SW-5130 — двухполосный (НЧ+ВЧ головки), переключателем на задней стенке можно выставить мощность 3,75/7,5/15/30 Вт или отдельное низкоимпедансное состояние 8 Ом.
Частые вопросы
Чем SW-5130 отличается от SW-1106?
SW-5130 — двухполосный (НЧ 30 Вт + ВЧ головка), диапазон шире (100–20000 Гц против 90–18000 Гц), мощность выше (до 30 Вт против 6 Вт) и корпус крупнее (185×170×257 мм против 275×200×105 мм у SW-1106) — это старшая модель линейки.
Можно ли подключить SW-1103 и SW-1303 к одной линии одновременно?
Паспорт не описывает совместное подключение — модели различаются только номиналом трансформатора (100 В у SW-1103, 30 В у SW-1303) под конкретный номинал линии оповещения объекта.
Нюансы и грабли
- SW-1103 существует в двух паспортах с разными брендами и ТУ на одну и ту же физическую модель: под маркой «ЭМСОК» (ТУ 26.30.50-001-29201541-2019) она названа «громкоговоритель настенный» и идёт в паре с SW-1303; под маркой «Интеллект Безопасность» (ТУ 26.40.42-001-29252938-2021, 2022 г.) та же модель названа «оповещатель пожарный речевой, настенный» и указана одна, без SW-1303. Технические характеристики (1,5/3 Вт, 89/93,7 дБ, 400–10000 Гц, IP44, 120×120×60 мм, 0,4 кг) в обоих документах совпадают.
- Не путать по номиналу входного напряжения модели внутри пары (SW-1103/SW-1106 — 100 В, SW-1303/SW-1036 — 30 В) — корпус и мощность одинаковые, различается только трансформатор.
Документация
- ООО «ЭМСОК» — Громкоговоритель настенный SW-1103, SW-1303, Техническое описание и инструкция по эксплуатации, ТУ 26.30.50-001-29201541-2019
- ООО «Интеллект Безопасность» — Оповещатель пожарный речевой, настенный SW-1103, Техническое описание и инструкция по эксплуатации, ТУ 26.40.42-001-29252938-2021
- ООО «Интеллект Безопасность» — Оповещатель пожарный речевой, настенный SW-1106, SW-1036, Техническое описание и инструкция по эксплуатации, ТУ 26.40.42-001-29252938-2021
- ООО «Интеллект Безопасность» — Оповещатель пожарный речевой, настенный двухполосный SW-5130, Техническое описание и инструкция по эксплуатации, ТУ 26.40.42-001-29252938-2021
