EMSOK · приборы управления оповещением (станции СОУЭ со встроенным усилителем)
WSA-2xxx — станция оповещения настенная с усилителем мощности, СОУЭ до 3-го типа
Настенная СОУЭ «всё в одном»: пульт, блок сигналов, усилитель, коммутатор и питание в одном корпусе. До 64 линий, до 32 подчинённых усилителей, расписания, автоинформатор на 32 сообщения.
Модели семейства
WSA-232430 В, 240 Вт
| Номинальное выходное напряжение линии | 30 В |
| Номинальная выходная мощность | 240 Вт |
| Потребляемая мощность в активном режиме | не более 423 Вт |
| Потребляемая мощность в дежурном режиме | не более 41 Вт |
| Габариты / масса | 431×355×75 мм / не более 6,5 кг |

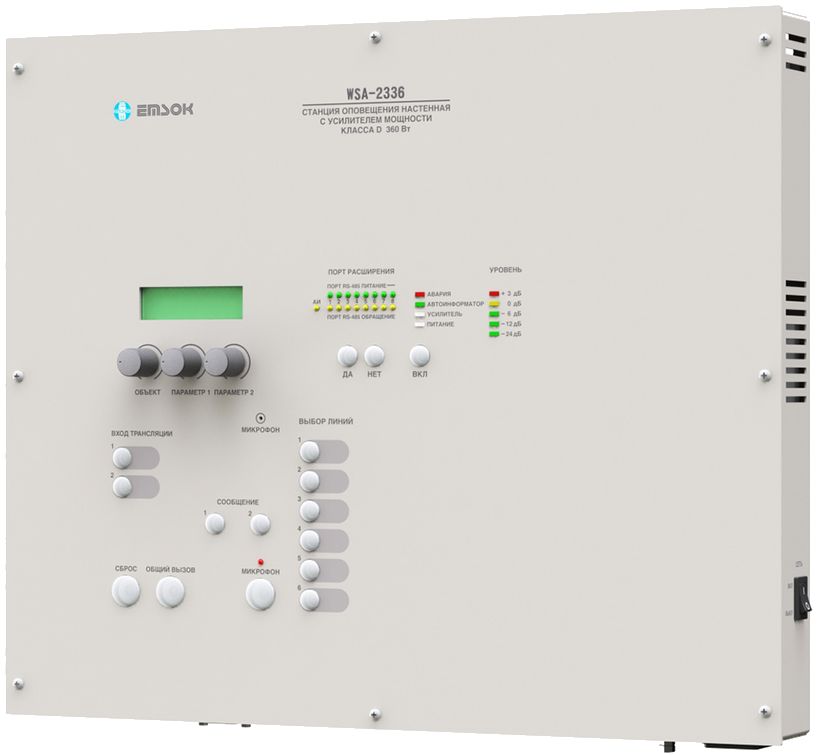

WSA-233630 В, 360 Вт
| Номинальное выходное напряжение линии | 30 В |
| Номинальная выходная мощность | 360 Вт |
| Потребляемая мощность в активном режиме | не более 615 Вт |
| Потребляемая мощность в дежурном режиме | не более 41 Вт |
| Габариты / масса | 431×355×75 мм / не более 6,5 кг |

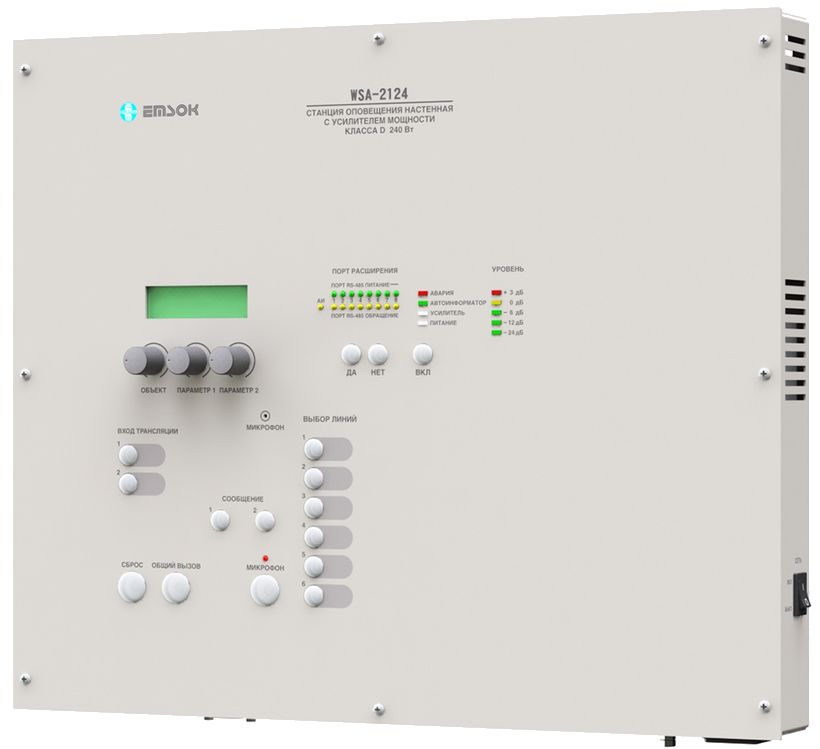

WSA-2124100 В, 240 Вт
| Номинальное выходное напряжение линии | 100 В |
| Номинальная выходная мощность | 240 Вт |
| Потребляемая мощность в активном режиме | не более 282 Вт |
| Потребляемая мощность в дежурном режиме | не более 17 Вт |
| Габариты / масса | 431×355×75 мм / не более 6,5 кг |
WSA-2136100 В, 360 Вт
| Номинальное выходное напряжение линии | 100 В |
| Номинальная выходная мощность | 360 Вт |
| Потребляемая мощность в активном режиме | не более 420 Вт |
| Потребляемая мощность в дежурном режиме | не более 17 Вт |
| Габариты / масса | 431×355×75 мм / не более 6,5 кг |

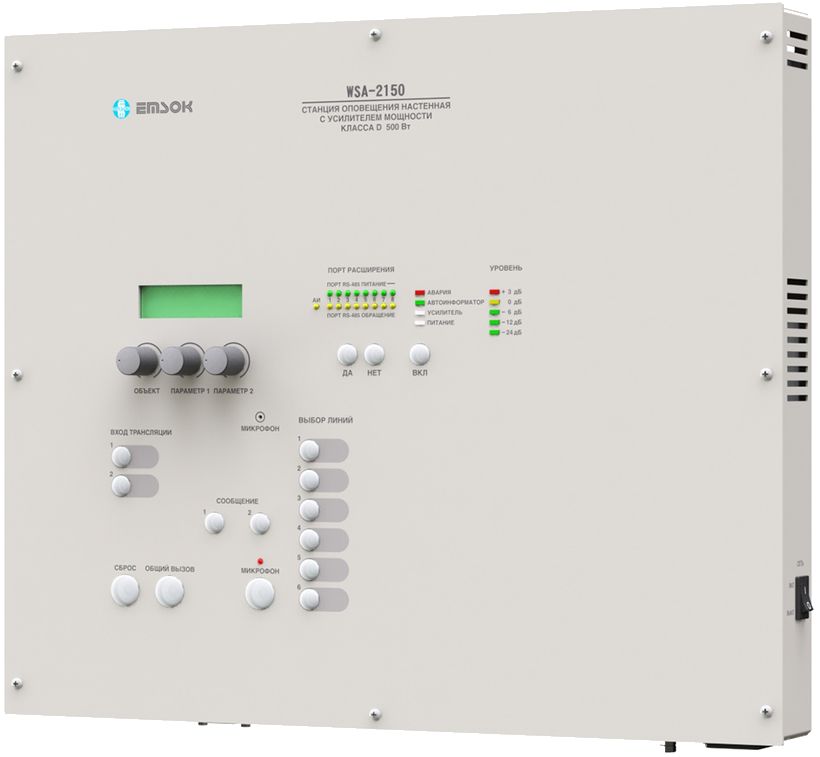

WSA-2150100 В, 500 Вт
| Номинальное выходное напряжение линии | 100 В |
| Номинальная выходная мощность | 500 Вт |
| Потребляемая мощность в активном режиме | не более 583 Вт |
| Потребляемая мощность в дежурном режиме | не более 17 Вт |
| Габариты / масса | 431×355×75 мм / не более 6,5 кг |
Как это работает и подключается
- Станция строится из пульта, блока управления сигналами (БУС), встроенного усилителя мощности, коммутатора и блока питания; поддерживает до 64 линий оповещения, до 3 пультов (из них 1 пультов оператора), до 4 БСПС, до 32 усилителей мощности, до 32 коммутаторов/блоков расширения/распределителей питания суммарно, до 31 вызывной панели на одной шине (максимум 1 шина вызывных панелей).
- 8 портов станции подключают ведомые устройства по интерфейсу RS-485 (волновое сопротивление 120 Ом, питание на порт 24 В, ток до 0,5 А); аналоговая матрица станции — 8 входов на 2 выхода.
- Автоинформатор хранит до 32 сообщений в памяти 32 Мб (2 канала), форматы PCM (8/22 кГц, 8 бит) или MP3 (8–48 кГц, до 128 кбит/с); поддерживаются 4 расписания по 42 события и список сообщений таймера до 32 записей.
- 2 линейных входа (симметричные, номинал 1,5 В, входное сопротивление 19,5 кОм) позволяют транслировать местное вещание с микшированием поверх оповещения; сигнал 100 В воспроизводимых частот 63…20000 Гц, неравномерность АЧХ ±3 дБ, коэффициент гармоник не более 0,6%.
- Контроль линий оповещения — по импедансу и сопротивлению утечки на землю на частоте измерительного сигнала 20 кГц; девиация измеренного импеданса не более 1%.
- Встроенный усилитель — мостовой класса D, порог перехода в режим ожидания -30 дБ с задержкой 8±4 с; при отказе встроенного усилителя автоматически подключается внешний резервный усилитель через отдельный вход.
- Встроенный коммутатор — 6 контактных пар, максимальный коммутируемый ток на пару — 8 А; встроенный пульт — 6 линий, 2 сообщения, 2 входа местного вещания, частотный диапазон микрофона 70–16000 Гц, КНИ не более 0,5%, С/Ш не менее 60 дБ.
- Два входа питания (основной и резервный) с гальванической развязкой; переключение на резервный автоматическое при выходе основного за допустимые пределы, но первый запуск станции — только от основного входа.
Монтаж
- Несмотря на название «настенная», станция монтируется в металлическом корпусе, размеры которого позволяют установку в 19-дюймовую стойку по ГОСТ 28601.1-90.
- Обязательно подключить клемму защитного заземления к контуру заземления объекта до включения — заземление нужно и для измерения сопротивления утечки линий; запрещено включать станцию со снятой крышкой.
- На шине устройств адресация ведётся последовательно без пропусков, начиная с 0; на самом удалённом устройстве шины нужен терминатор, ответвления от шины не допускаются.
- Допустимые сочетания устройств на одной шине заданы производителем при изготовлении станции (см. сопроводительный лист к БУС) — подключение устройства не по перечню приведёт к его неработоспособности, но не повредит ни устройство, ни порт станции.
- При использовании только одного (основного) входа питания нужно отдельно отключить функцию двойного питания в программном обеспечении станции.
- Хранить при +5…+40°C, эксплуатировать при 0…+40°C, относительная влажность 45–75%, атмосферное давление 86–106 кПа, без пыли, конденсации влаги и агрессивных сред.
Примеры
Оперативное оповещение с пульта
Оператор выбирает набор линий кнопками встроенного пульта и объявляет через микрофон или запускает записанный ранее звуковой фрагмент автоинформатора.
Автоматическое оповещение по пожару
Станция принимает сигналы от пожарной сигнализации (через БСПС) и запускает оповещение по заданному сценарию без участия оператора, с приоритетом над местным вещанием.
Частые вопросы
Сколько линий оповещения держит одна станция WSA-2xxx?
До 64 линий оповещения и до 64 направлений пожарного оповещения на одну станцию.
Сколько блоков сопряжения с пожарной сигнализацией (БСПС) подключается к станции?
До 4 БСПС на станцию — пожарное оповещение управляется через них по командам от ПС.
Можно ли резервировать усилитель станции?
Да — при отказе встроенного усилителя коммутатор автоматически переключает нагрузку на внешний резервный усилитель через отдельный вход станции.
Нюансы и грабли
- В заголовке паспорта перечислены только WSA-2324/2336/2124/2136/2150, но в таблице характеристик встроенного усилителя для WSA-23xx фигурирует ещё и WSA-2312 (120 Вт, 30 В) — модель есть в документации, но не в основном перечне; уточнять у поставщика её актуальность.
- Усилители WSA-23xx (30 В) и WSA-21xx (100 В) — разные аппаратные платформы: у 30-вольтовых С/Ш не менее 81 дБ, у 100-вольтовых — не менее 105 дБ; не путать характеристики между сериями.
- Первоначальный запуск станции возможен только от основного источника питания — от резервного входа она не стартует.
- Контроль линии, подключённой к клеммам «КУ»/входам БСПС, станция не ведёт сама — если это нужно, обеспечивать применяемым ППУ отдельно.
- Гарантия — 2 года, срок отсчитывается по выбору покупателя: от даты производства (по серийному номеру) или от даты товарной накладной.
Документация
- EMSOK / ООО «Интеллект Безопасность» — Станция оповещения настенная с усилителем мощности WSA-2xxx, Техническое описание и инструкция по эксплуатации, ТУ 26.30.50-002-29252938-2021
