ЭПОТОС · модули пожаротушения (порошковые, импульсные)

Буран-0,3 — компактный модуль порошкового пожаротушения на 0,3 л, до 7 исполнений запуска

Стальной корпус с зарядом порошка и газогенератором: импульс тока рвёт мембрану и выбрасывает порошок за 0,5 с. Есть исполнения с тепловым самозапуском при 180±10 °C — без электроники.

Модуль порошкового пожаротушения автоматический Буран-0,3

Модели семейства

Буран-0,3базовое исполнение, электропуск, сопротивление цепи 1,2–2,5 Ом, без разъёма (клеммы).

Вместимость корпуса	0,33 ± 0,01 л
Масса заряда порошка	0,30 ± 0,01 кг
Масса модуля	1,25 ± 0,06 кг
Продолжительность подачи	не более 0,5 с
Быстродействие	не более 5 с
Ранг очага класса В	8В
Ток срабатывания	0,7 А
Сопротивление цепи запуска	от 1,2 до 2,5 Ом
Диапазон температур	от −50 до +95 °C
Срок службы	10 лет (табл.2 «Назначенный срок службы»); в разделе гарантийных обязательств паспорта (п.10.3) указано 11 лет — сам документ здесь расходится

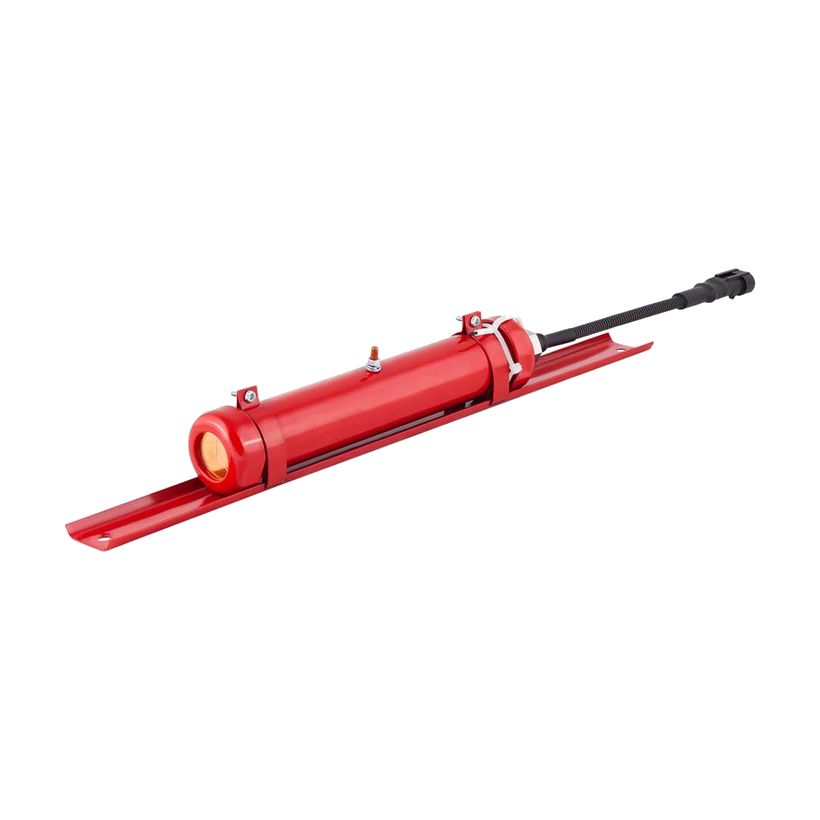

Буран-0,3м1 / м4 / м4Rразъёмы 2РМ14; м4R — с добавочным сопротивлением цепи для метрополитена.

Тип соединителя	2РМ14
Сопротивление цепи (м4R)	от 20 до 24 Ом
Масса модуля	1,40 ± 0,07 кг
Особые условия (м4R)	для подвижного состава метрополитена

Буран-0,3м4-2СТ / 0,3а5-СТс тепловым самозапуском при 180±10 °C, разъём 2РМ14 или AMP Superseal 1,5.

Температура самозапуска	180 ± 10 °C
Инерционность самозапуска (очаг В, 0,25 м²)	не более 20 с
Тип соединителя (а5-СТ)	двухконтактный AMP Superseal 1,5
Масса модуля	1,40 ± 0,07 кг

Буран-0,3ж4КПразъём 2РМ18, для работы в составе АСОТП «Игла М.5К-Т.М».

Тип соединителя	2РМ18
Сопротивление цепи запуска	от 1,2 до 2,5 Ом
Совместимость	АСОТП «Игла М.5К-Т.М»
Масса модуля	1,40 ± 0,07 кг

Как это работает и подключается

Модификации различаются устройством запуска, сопротивлением цепи и разъёмом (табл.1 паспорта); часть исполнений дополнительно имеет тепловой самозапуск при 180±10 °C.
При подаче импульса тока (или при тепловом самозапуске) срабатывает газогенератор, давление внутри корпуса растёт, мембрана лопается лепестками и порошок выходит в защищаемое пространство.
В дежурном режиме модуль не под давлением — избыточного давления в корпусе нет, пока не сработал газогенератор.

Монтаж

Заземление — обязательно на весь срок эксплуатации модуля.
Элемент конструкции, на который крепится модуль, должен выдерживать без разрушения и деформации статическую и динамическую нагрузку не менее 150 Н в любом направлении.
Устанавливать модуль на кронштейне горизонтально, отклонение от горизонтали не более ±5°; беречь от атмосферных осадков, прямых солнечных лучей и ударов твёрдыми предметами.
Подключать к цепи запуска — только после закрепления модуля на объекте и завершения ПНР всей системы, при обесточенном источнике питания.
Для цепей запуска рекомендован экранированный кабель; экран кабеля и приборы запуска — заземлять, чтобы исключить наводки и ложный пуск.
На Буран-0,3ж4КП — соблюдать полярность подключения по схеме РЭ (рис.6): целостность цепи 1,2–2,5 Ом, при обратной полярности — не менее 3 МОм.
Обслуживание: раз в 3 месяца — внешний осмотр (целостность корпуса, мембраны, целостность и отсутствие обрывов проводов цепи запуска) и очистка корпуса от пыли увлажнённой ветошью; при трещинах, сквозных отверстиях или вмятинах на корпусе/мембране модуль заменить.

Примеры

Шкаф с электрооборудованием

Паспорт прямо называет монтаж за подвесным потолком, под фальшполом, в электрошкафу.

Отсек транспортного средства

Группы механического исполнения М25, М31 по ГОСТ 30631-99 — поезда, метро, автомобили.

Резервный тепловой запуск без прибора

Исполнения -2СТ/-СТ срабатывают при повышении температуры среды в районе расположения термочувствительного элемента до 180±10 °C даже без сигнала на пуск.

Частые вопросы

Нужен ли модулю постоянный источник питания?

Нет — модуль ждёт разряда тока на устройство запуска; исполнения с самозапуском дополнительно срабатывают при повышении температуры среды в районе расположения термочувствительного элемента до 180±10 °C без всякого сигнала.

Какой ток нужен для запуска?

Ток срабатывания 0,7 А при времени действия не более 0,5 с; безопасный ток проверки цепи — не более 0,15 А, чтобы случайно не запустить модуль при прозвонке.

Чем отличается Буран-0,3ж4КП от остальных?

Он рассчитан на совместную работу с АСОТП «Игла М.5К-Т.М» и имеет разъём 2РМ18 — паспорт указывает эту совместимость отдельно.

Нюансы и грабли

Модификации отличаются НЕ только разъёмом — сопротивление цепи запуска у м4R (20–24 Ом) намного больше базового (1,2–2,5 Ом), перепутать при проверке шлейфа легко.
Не путать при прозвонке линии: ток срабатывания 0,7 А (время действия не более 0,5 с) и безопасный ток проверки цепи запуска — не более 0,15 А.
Не размещать между модулем и защищаемой площадью экранирующие предметы, не проводить огневые/сварочные работы ближе 2 м от модуля.
У узла самозапуска отдельный ресурс — 5 лет, после чего узел меняют отдельно от самого модуля (процедура в РЭ п.7.5.2), это не то же самое, что срок службы модуля.
Модуль с повреждённым корпусом, мембраной или устройством запуска эксплуатировать запрещено; любые испытания модулей — только по согласованию с изготовителем.

Документация

ЭПОТОС — Паспорт и РЭ Буран-0,3, 2025, МПП(р)-0,3.00.00.000РЭ
