Буран-0,5 — модуль порошкового пожаротушения на 0,55 л, много исполнений запуска

Тот же принцип, что у Буран-0,3, но заряд крупнее: 0,47 кг порошка на объём до 2 м³. Модификации отличаются разъёмом, сопротивлением цепи и наличием теплового самозапуска при 180±10 °C.

Модуль порошкового пожаротушения автоматический Буран-0,5

Модели семейства

Буран-0,5(ш1) / (ш1)АМРбазовое исполнение без самозапуска, сопротивление 1,2–2,5 Ом; АМР — разъём Superseal 1,5.

Сопротивление цепи запуска	от 1,2 до 2,5 Ом
Масса модуля	1,60 ± 0,08 кг
Вместимость корпуса	0,55 ± 0,03 л
Масса заряда порошка	0,47 ± 0,02 кг
Продолжительность подачи	0,5 с
Быстродействие	не более 5 с
Ранг очага класса В	13В
Напряжение цепи запуска	не более 30 В

Буран-0,5(шм1) / (шж1)разъёмы 2РМ14 (шм1) и 2РМ18 (шж1), без самозапуска.

Тип соединителя	2РМ14 (шм1) / 2РМ18 (шж1)
Масса модуля	1,60 ± 0,08 кг
Диапазон температур	от −50 до +95 °C

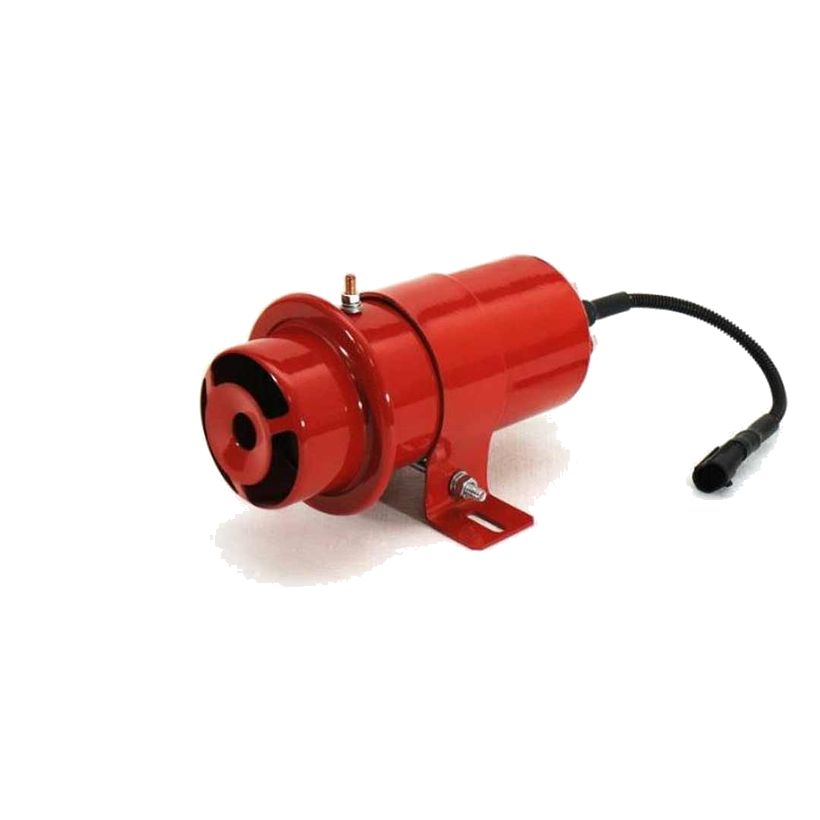

Буран-0,5(шм4R)добавочное сопротивление в цепи запуска — для подвижного состава метрополитена.

Сопротивление цепи запуска	от 20 до 24 Ом
Особые условия	подвижной состав метрополитена
Масса модуля	1,60 ± 0,08 кг

Буран-0,5(ш1-2С) / (шм1-2С) / (шм4-2СТ) / (ша5-СТ)исполнения с тепловым самозапуском при 180±10 °C.

Температура самозапуска	180 ± 10 °C
Инерционность самозапуска (очаг В, 0,4 м²)	не более 20 с
Тип соединителя (ша5-СТ)	AMP Superseal 1,5
Масса модуля	1,60 ± 0,08 кг

Буран-0,5(шж4Т) / (шм4Т-2СТ) / (ша5Т-СТ)специальный насадок-распылитель для отсеков транспорта; шм4Т-2СТ — вдобавок с повышенным сопротивлением цепи (метрополитен) и самозапуском, ша5Т-СТ — с самозапуском, шж4Т — без самозапуска.

Масса модуля	1,85 ± 0,09 кг
Особые условия	специальный насадок-распылитель для отсеков транспортных средств
Сопротивление цепи запуска (шм4Т-2СТ)	от 20 до 24 Ом
Температура самозапуска (шм4Т-2СТ, ша5Т-СТ)	180 ± 10 °C

Буран-0,5(шж4)КПразъём 2РМ18, для работы в составе АСОТП «Игла М.5К-Т.М».

Тип соединителя	2РМ18
Совместимость	АСОТП «Игла М.5К-Т.М»
Масса модуля	1,60 ± 0,08 кг

Как это работает и подключается

Модификации различаются устройством запуска, сопротивлением цепи, разъёмом и насадком-распылителем (табл.1 РЭ); часть исполнений дополнительно имеет тепловой самозапуск при 180±10 °C.
При подаче импульса тока срабатывает газогенератор, давление внутри корпуса растёт, мембрана лопается лепестками и порошок выходит наружу за 0,5 с.
В дежурном режиме модуль не находится под избыточным давлением.

Монтаж

Заземление модуля — обязательно на весь срок эксплуатации.
Положение оси модуля на кронштейне — от вертикального (насадком строго вниз) до горизонтального; при защите площадей в помещении модуль ставится насадком вертикально вниз на высоте от 1,7 до 2,5 м.
При горизонтальной установке (кабельные каналы, лотки) — шаг между модулями до 1,5 м, если порошок подаётся в одном направлении, или до 4,0 м при встречном направлении подачи.
Модуль должен быть защищён от атмосферных осадков, солнечной радиации и ударов твёрдыми предметами.
Элемент конструкции, на который крепится модуль, должен выдерживать без разрушения и деформации статическую нагрузку в вертикальном направлении не менее 150 Н и динамическую — не менее 500 Н.
Подключать к цепи запуска только после закрепления модуля на объекте и завершения ПНР всей системы, при обесточенном источнике.
Для цепей запуска — экранированный кабель, экран и приборы запуска заземлить, чтобы исключить наводки и ложный пуск.
На Буран-0,5(шж4)КП (только в составе АСОТП «Игла М.5К-Т.М») — щуп «+» на контакт №1, щуп «–» на контакт №2: сопротивление цепи должно быть 1,2–2,5 Ом, при обратной полярности — не менее 3 МОм; безопасный ток проверки — не более 0,15 А.
Допускается поставка без кронштейна по согласованию с заказчиком, но крепление тогда — забота монтажника.
Обслуживание: раз в 3 месяца — осмотр мембраны и корпуса (трещины, сквозные отверстия, вмятины — модуль под замену), проверка проводов цепи запуска на обрыв и повреждение изоляции, очистка корпуса от пыли увлажнённой ветошью с особым вниманием к выпускным отверстиям насадка-распылителя.

Примеры

Электрошкаф, фальшпол, подвесной потолок

Паспорт прямо перечисляет эти зоны как область применения модуля.

Отсек транспортного средства

Группы механического исполнения М25, М31 по ГОСТ 30631-99: поезда, метро, автомобили.

Автономный тепловой пуск

Исполнения с самозапуском (-2С/-2СТ/-СТ) срабатывают при повышении температуры среды в районе расположения термочувствительного элемента до 180±10 °C даже без электрического сигнала.

Частые вопросы

Чем Буран-0,5 отличается от Буран-0,3?

Объёмом заряда: у Буран-0,5 — 0,47 кг порошка в корпусе 0,55 л, это больше, чем у младшей модели линейки; соответственно и защищаемый объём выше — до 2 м³ по очагу 13В.

Нужен ли источник питания для теплового самозапуска?

Нет — исполнения с самозапуском (-2С/-2СТ/-СТ) срабатывают при повышении температуры среды в районе расположения термочувствительного элемента до 180±10 °C без всякого сигнала.

Какой разъём у модуля для АСОТП «Игла»?

Буран-0,5(шж4)КП — разъём 2РМ18, паспорт указывает совместимость именно с АСОТП «Игла М.5К-Т.М».

Нюансы и грабли

Масса модуля зависит от исполнения: у Т-исполнений (специальный насадок для транспорта) она больше — 1,85 кг против 1,60 кг у обычных, не перепутать при расчёте нагрузки на кронштейн.
Сопротивление цепи запуска у шм4R и шм4Т-2СТ (20–24 Ом) сильно отличается от базового (1,2–2,5 Ом) — при прозвонке шлейфа ориентироваться на табл.1 РЭ для конкретной модификации, а не на «стандартное» значение.
Безопасный ток проверки цепи запуска — не более 0,15 А (ток срабатывания 0,7 А) — превышение при прозвонке может привести к ложному срабатыванию.
Все модификации — это один и тот же корпус и принцип действия, разница только в разъёме/сопротивлении/самозапуске/насадке; при заказе сверяться с точным обозначением по табл.1 РЭ, а не подбирать «на глаз».
Запрещено хранить и размещать модуль вблизи нагревательных приборов и без защиты от прямых солнечных лучей, эксплуатировать модуль с повреждённым или деформированным корпусом, мембраной, устройством запуска или узлом самозапуска.

Документация

ЭПОТОС — Паспорт и РЭ Буран-0,5, 2025, МПП(р)-0,5.00.00.000РЭ
