ЭПОТОС · модули порошкового пожаротушения (МПП)
Буран-15 — порошковый модуль 15,5 л: КД, И, КДН/КДТ, взрывозащищённый
Порошковый модуль объёмом 15,5 л с газогенератором и разрушаемой мембраной. Модификации КД, И, КДН/КДТ и взрывозащищённая серия различаются насадком, креплением и временем подачи порошка.
Модели семейства
Буран-15КД / Буран-15КД 10кратковременного действия, потолочный монтаж
| Вместимость корпуса | 15,5±0,5 л |
| Масса заряда порошка | 14,5±0,5 кг |
| Масса модуля | 21,0±1,0 кг |
| Габариты | диаметр 300 мм, высота 391±5 / 433±5 мм (по редакции РЭ) |
| Быстродействие | не более 10 с |
| Продолжительность подачи | не более 15 с |
| Высота установки | 3,5–6,0 м (42/85 м² классы А/В) или 6,0–14,0 м (36/72 м² А, 25/50 м² В) |
| Цепь запуска | ток срабатывания ≥0,7 А, макс. 10 А, сопротивление 1,2–2,2 Ом, напряжение на клеммах ≤30 В |
| Срок службы | 10 лет |

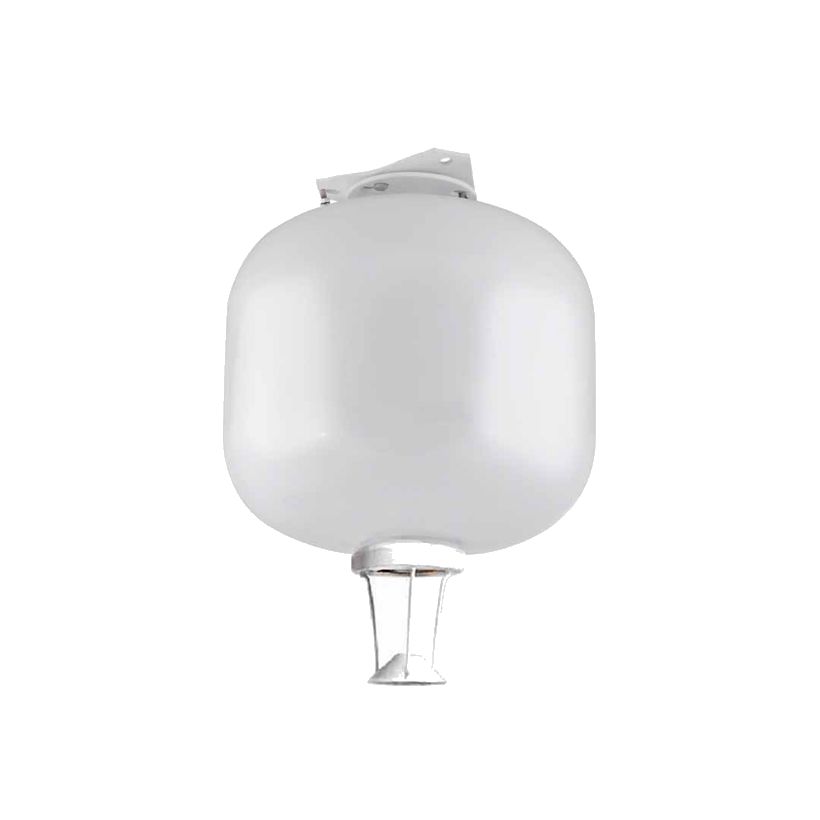

Буран-15Иимпульсный, быстрая подача
| Вместимость корпуса | 15,5±0,5 л |
| Масса заряда порошка | 14,5±0,5 кг |
| Масса модуля | 21,0±1,0 кг |
| Габариты | диаметр 300 мм, высота 422±5 мм |
| Продолжительность подачи | не более 1 с |
| Быстродействие | не более 10 с |

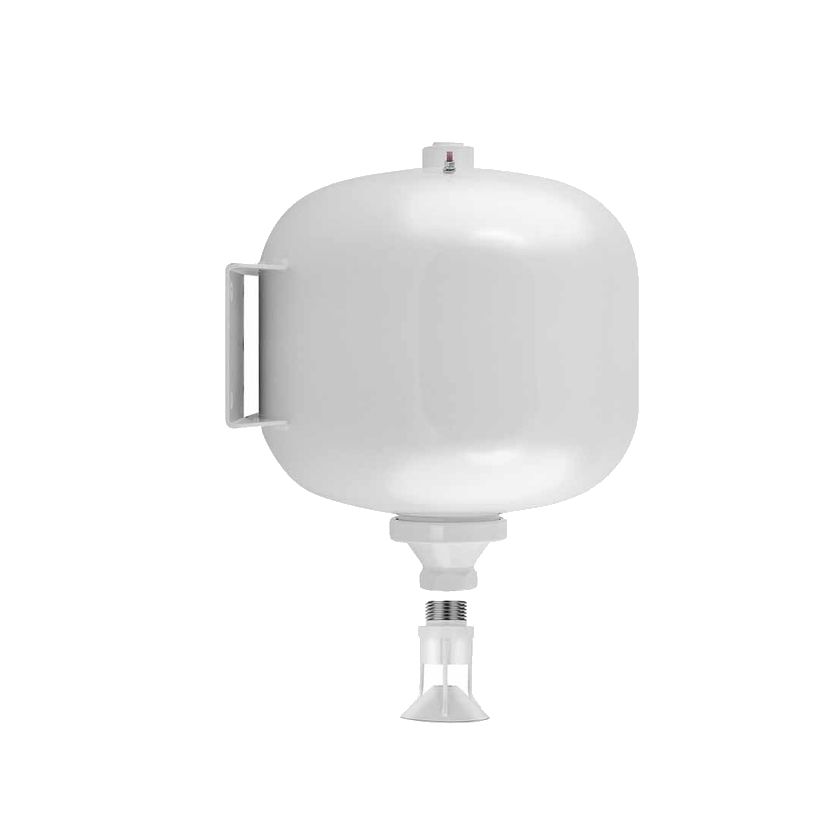

Буран-15КДН / Буран-15КДТКДН — настенный монтаж; КДТ — транспортное исполнение
| Вместимость корпуса | 15,5±0,5 л |
| Масса заряда порошка | 14,5±0,5 кг |
| Масса модуля | КДН 21,0±1,0 кг; КДТ 22,0±1,0 кг |
| Температура эксплуатации | КДН от −50 до +50 °C; КДТ от −50 до +95 °C |
| Огнетушащая способность | площадь до 15 м², объём до 30 м³, ранг 55В |
| Трубопровод | суммарная длина до 10 м, до 10 поворотов на 90°, до 6 насадков-распылителей, рукав до 1,5 м |

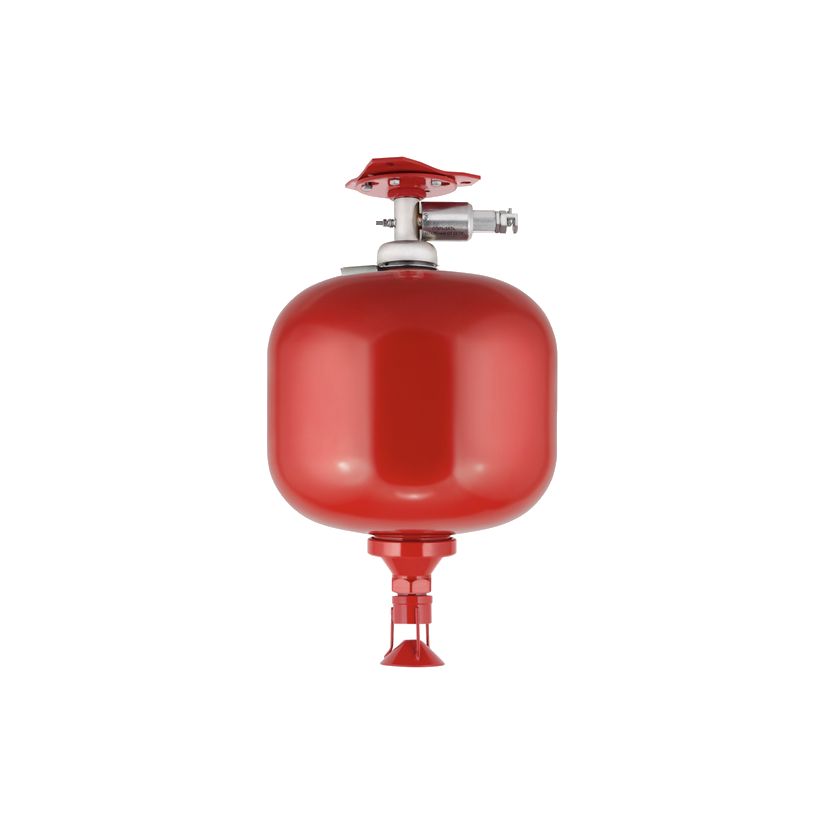

Буран-15взр (И-В, КД-В, КД10-В, КДН-В)взрывозащищённое исполнение РВ Ex d I Mb X/1Ex d IIB T3 Gb X
| Маркировка взрывозащиты | РВ Ex d I Mb X / 1Ex d IIB T3 Gb X |
| Степень защиты | IP54 |
| Масса модуля | 23,0±1,0 кг |
| Вместимость / заряд | 15,5±0,5 л / 14,5±0,5 кг |
| Продолжительность подачи | И-В не более 1 с; КД-В не более 15 с |
| Температура эксплуатации | от −50 до +50 °C |
| Цепь запуска | ток 0,7 А, макс. 10 А, сопротивление 2,0–4,0 Ом, напряжение 2,8–28,5 В |
| Крепление | И-В — потолочное 3,5–6,0 м; КД10-В — потолочное 6,0–14,0 м; КДН-В — настенное 1,5–2,5 м |
Как это работает и подключается
- Срабатывание одинаково у всех модификаций: импульс тока запускает газогенератор, давление растёт, мембрана разрушается по насечкам, порошок выходит через насадок-распылитель.
- КД — кратковременного действия (до 15 с), И — импульсный (до 1 с); буквы Н/Т/В после номера серии обозначают способ крепления и климат/взрывозащиту, а не отдельный физический принцип.
- Во взрывозащищённом исполнении модули допущены в зонах классов 1 и 2, включая шахты и рудники, опасные по метану.
Монтаж
- Модуль заземлить — обязательное требование при эксплуатации (п. «Модули при эксплуатации должны быть заземлены»).
- Крепление — на несущей конструкции (потолок, балки, стена) кронштейном; элемент конструкции должен держать статическую нагрузку не менее 1300 Н и динамическую не менее 2400 Н.
- Запрещено подключать модуль к источнику питания до монтажа на объекте и вести огневые/сварочные работы ближе 2 м от модуля.
- Хранить и размещать вдали (более 2 м) от нагревательных приборов и вне прямых солнечных лучей.
- При проектировании линий запуска предусмотреть меры против токов наводок — иначе возможен несанкционированный пуск.
- У взрывозащищённой серии запрещено вскрывать модуль во взрывоопасной зоне или в подземных выработках шахт и рудников.
Примеры
Потолочный монтаж на высоте 6–14 м
Буран-15КД с насадком-распылителем на выпускном отверстии; при высоте 3,5–6,0 м та же КД защищает меньшую площадь (см. модель).
Кабельные каналы и отсеки
Буран-15КДН/КДТ через направляющий трубопровод (до 10 м, до 6 насадков) подают порошок в удалённые отсеки.
Взрывоопасная зона, шахта
Буран-15взр (маркировка РВ Ex d I Mb X/1Ex d IIB T3 Gb X) — для зон классов 1 и 2, в т.ч. рудничный газ.
Частые вопросы
Чем КД отличается от И?
КД — кратковременного действия, подаёт порошок до 15 с; И — импульсный, подаёт весь заряд быстрее, до 1 с. Масса заряда и вместимость корпуса у обеих 14,5 кг / 15,5 л.
Можно ли Буран-15КДТ ставить стационарно в помещении?
Да, но это транспортное исполнение (до +95 °C, группы М25–М31); для обычного стационарного объекта РЭ предусматривает Буран-15КДН.
Нужно ли отдельно считать трубопровод для КДН/КДТ?
Да: РЭ ограничивает суммарную длину направляющего трубопровода 10 м, до 10 поворотов на 90° и не более 6 насадков-распылителей.
Нюансы и грабли
- Одноимённые модели КД в разных редакциях РЭ (391±5 мм / 433±5 мм высота) дают разную таблицу защищаемой площади по высоте установки — сверять по конкретной редакции паспорта на объект, а не по памяти.
- КДТ рассчитан на температуру до +95 °C и группы механического исполнения М25–М31 (транспорт) — путать с КДН (только стационарный монтаж, до +50 °C) нельзя.
- Взрывозащищённая серия имеет собственную цепь запуска (сопротивление 2,0–4,0 Ом, не 1,2–2,2 Ом как у обычной КД) — расчёт шлейфа под невзрывозащищённый модуль не подойдёт.
- Экранирующие предметы между модулем и защищаемой площадью запрещены — насадок должен «видеть» всю зону тушения.
Документация
- ЭПОТОС — МПП(р)-15.00.00.000-01РЭ Паспорт БУРАН-15КД 10 (2024 ЭВ-1ТК)
- ЭПОТОС — МПП(р)-15.00.00.000РЭ Паспорт БУРАН-15КД (2024 ЭВ-1ТК)
- ЭПОТОС — МПП(р)-15.00.00.000-02РЭ Паспорт БУРАН-15И (2024 ЭВ-1ТК)
- ЭПОТОС — МПП(р)-15.00.00.000-03РЭ Паспорт БУРАН-15КДН/КДТ (2024 ЭВ-1ТК)
- ЭПОТОС — МПП(р)-15.01.00.000РЭ Паспорт Буран-15взр (2024)
