ЭПОТОС · модули пожаротушения тонкораспылённой водой (МУПТВ)
Буран-15ТРВ — модуль тонкораспылённой воды, ТРВ4 и ТРВ6
Самостоятельный модуль МУПТВ-13,6-ГЗ-ВД: заряд 13,6 л жидкости АК43, газогенератор, разрушаемая мембрана. ТРВ4 и ТРВ6 различаются высотой установки и площадью защиты насадка-распылителя.
Модели семейства
Буран-15ТРВ4высота установки насадка 2,4–4,0 м (2,0–3,6 м при наклоне)
| Защищаемая площадь | 28 м² (вертикально и при наклоне 45°) |
| Вместимость корпуса | 15,1±0,2 л |
| Объём ОТВ (АК43) | 13,6±0,1 л |
| Масса заправленного модуля | 25,0±1 кг |
| Масса модуля без ОТВ | 8,4±1 кг |
| Инерционность срабатывания | не более 3 с |
| Продолжительность подачи | не более 2 с |

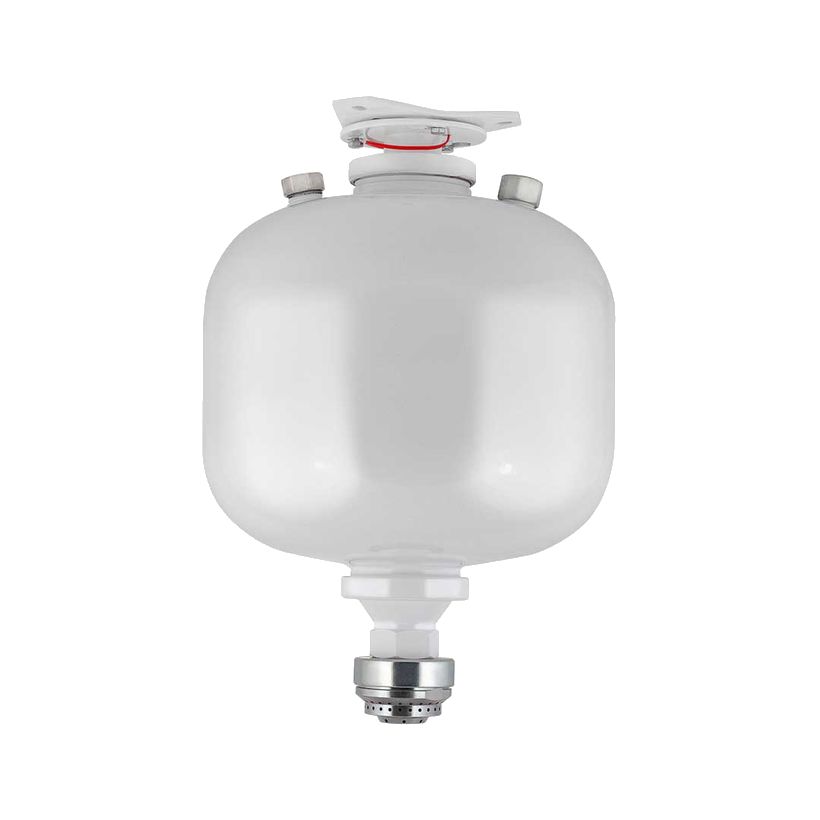

Буран-15ТРВ6высота установки насадка 4–6 м (3,6–5,6 м при наклоне)
| Защищаемая площадь | 19,6 м² вертикально; 17,5 м² при наклоне 45° |
| Вместимость корпуса | 15,1±0,2 л |
| Объём ОТВ (АК43) | 13,6±0,1 л |
| Масса заправленного модуля | 25,0±1 кг |
Как это работает и подключается
- Газогенератор поднимает давление в корпусе до рабочего уровня (не более 3,0 МПа) — при этом рвётся по насечкам выпускная мембрана, и тонкораспылённая вода АК43 подаётся через насадок-распылитель; отдельная предохранительная мембрана срабатывает только при аварийном превышении давления 3,5–4,5 МПа.
- Пусковая цепь: ток не менее 0,7 А, максимум 8 А, сопротивление 1,2–2,5 Ом, безопасный ток проверки не более 0,15 А.
- Не предназначен для тушения щелочных и щёлочноземельных металлов, магния и сплавов, а также материалов, вступающих в реакцию с водой со взрывом.
- Ресурс срабатываний модуля (для обеих моделей) — не более 5 раз.
Монтаж
- Модуль крепится к горизонтальной части конструкции (потолочный кронштейн из комплекта) либо через опциональный настенный кронштейн на вертикальную плоскость; в обоих случаях крепёжные элементы должны выдерживать статическую нагрузку в вертикальном направлении не менее 100 кг.
- Высоту установки насадка-распылителя выбирать по табл.1 паспорта — 2,4–4,0 м для ТРВ4, 4–6 м для ТРВ6; от неё зависит защищаемая площадь очага.
- Модуль обязательно заземлить при эксплуатации.
- Если модуль поставлен без заводской заправки — растворить 7,15 кг компонентов АК43 в 9,5 л воды (общий объём раствора 13,6±0,1 л), профильтровать, залить через горловину и затянуть пробку ключом до упора; заправленный модуль нельзя переворачивать в процессе монтажа.
- Насадок можно вывести на конец направляющего трубопровода (сталь, резьба — с лентой ФУМ) длиной не более 3,5 м, с числом поворотов не более 4 и диаметром проходного сечения 32 мм.
- Подключать к приборам управления — только после закрепления модуля на объекте и завершения ПНР всей системы; ток проверки цепи пуска — не более 0,15 А.
- Запрещено подключать модуль к источникам питания до монтажа на объекте и работать с ним при подключённой необесточенной линии запуска.
- Обслуживание — раз в месяц: внешний осмотр модуля и цепи запуска (обрывы проводов, повреждения изоляции и мест соединений).
Примеры
Стеллажное хранение
Насадок можно наклонить на 45° через «Устройство поворотное Ду 32» — доступно отдельным заказом для теневых зон.
Помещение с электрооборудованием под напряжением до 1000 В
Паспорт прямо указывает применимость по классу Е — горючие вещества и материалы электроустановок под напряжением до 1000 В.
Частые вопросы
Чем ТРВ4 отличается от ТРВ6?
Высотой установки насадка (2,4–4,0 м у ТРВ4 против 4–6 м у ТРВ6) и защищаемой площадью — 28 м² у ТРВ4 против 19,6 (17,5 при наклоне) м² у ТРВ6.
Какое огнетушащее вещество в модуле?
Огнетушащая жидкость АК43 (водный раствор неорганической соли), 13,6±0,1 л на заправку.
Можно ли наклонить насадок?
Да, через опциональное «Устройство поворотное Ду 32 ПТКЛ.30.00.99.00.000», поставляется отдельным заказом.
Нюансы и грабли
- Температурный диапазон эксплуатации у ТРВ уже, чем у порошковых Буранов: от −40 до +50 °C (не −50 °C).
- Осмотр ТРВ — раз в месяц, а не раз в квартал, как у порошковых модулей серии Буран — регламенты ТО разных линеек не совпадают.
- Ресурс срабатываний ограничен — не более 5 раз для модуля (актуально при периодических проверках/тестовых пусках).
- Наклонное расположение насадка (45°) требует отдельно заказываемого «Устройства поворотного Ду 32» — не входит в базовый комплект.
- Защищаемая площадь ТРВ4 (28 м²) больше, чем у ТРВ6 (19,6–17,5 м²) — модель различается не только высотой установки, но и итоговой площадью, путать при расчёте объекта нельзя.
Документация
- ЭПОТОС — Паспорт Буран-15ТРВ (ПТКЛ.33.15.11.00.000РЭ, 2022)
