ЭПОТОС · модули порошкового пожаротушения (МПП)
Буран-2,5 — малый порошковый модуль 2,5 л: базовый 2С и взрывозащищённый
Компактный импульсный модуль объёмом 2,5 л с зарядом порошка 1,95 кг. Буран-2,5-2С — общепромышленный, Буран-2,5взр — с маркировкой взрывозащиты 2Ex e mb IIB T3 Gc X.
Модели семейства
Буран-2,5-2Собщепромышленное исполнение УХЛ3.1
| Масса заряда порошка | 1,95±0,05 кг |
| Полная масса модуля | 3,0±0,1 кг |
| Габариты | диаметр 250±5 мм, высота 154±3 мм |
| Огнетушащая способность (класс А) | объём до 18,0 м³, площадь до 7,0 м² |
| Огнетушащая способность (класс В) | объём до 16,0 м³, площадь до 7,0 м², ранг 34В |
| Высота установки | 3,0±0,5 м |
| Быстродействие | не более 10 с |
| Цепь запуска | сопротивление 1,2–2,2 Ом, ток срабатывания 0,7 А, макс. 10 А |
| Температура эксплуатации | от −50 до +50 °C |

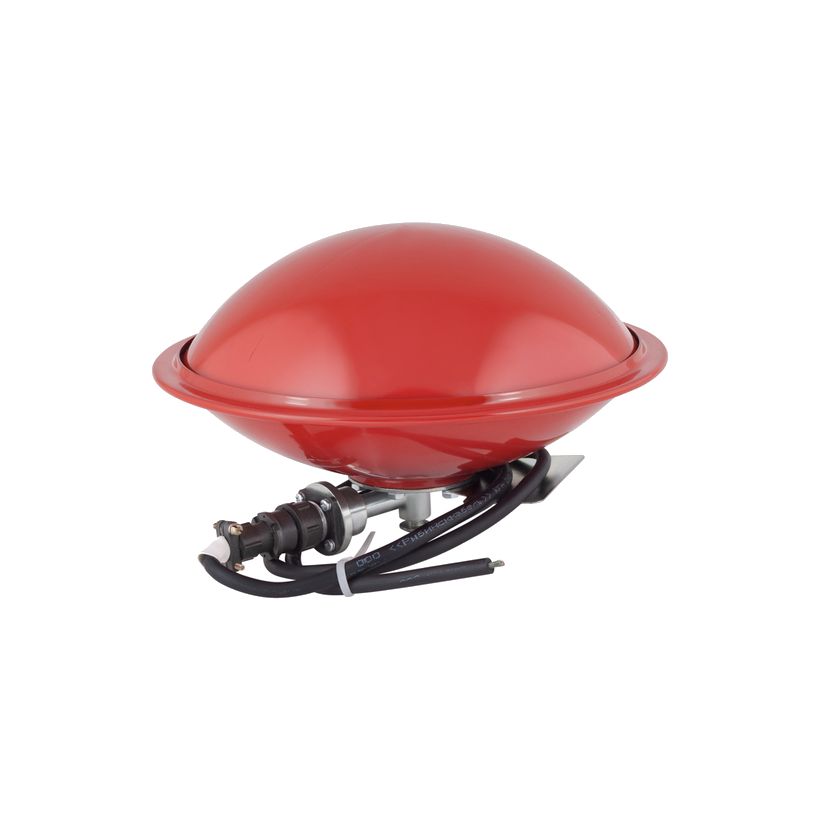

Буран-2,5взрвзрывозащищённое исполнение 2Ex e mb IIB T3 Gc X, IP54
| Маркировка взрывозащиты | 2Ex e mb IIB T3 Gc X |
| Степень защиты | IP54 |
| Масса модуля | 3,6±0,2 кг |
| Вместимость / заряд | 2,5±0,12 л / 1,95±0,05 кг |
| Продолжительность подачи | не более 0,5 с |
| Огнетушащая способность (класс А/В) | площадь до 7 м², объём 18/16 м³, ранг 34В |
| Цепь запуска | ток 0,4 А, макс. 3,0 А, сопротивление 3,0–6,5 Ом, напряжение источника ≤28,5 В |
| Температура эксплуатации | от −50 до +50 °C |
| Срок службы | 10 лет |
Как это работает и подключается
- Импульсная подача: газогенератор создаёт давление, мембрана разрушается по насечкам, порошок ВЕКСОН-АВС 70 выходит через насадок-распылитель за доли секунды.
- Взрывозащищённая версия рассчитана на зоны класса 2 (ГОСТ IEC 60079-10-1-2011) со смесями категорий IIB и температурой самовоспламенения выше 200 °C.
Монтаж
- Модуль (обе версии) обязательно заземлить при эксплуатации.
- Запрещено вести сварочные и огневые работы ближе 2 м от модуля и хранить его вблизи нагревательных приборов.
- Высота установки для 2,5-2С — 3,0±0,5 м при негерметичности помещения до 5%; для другой высоты пересчитать защищаемую площадь по СП 485.1311500.2020.
- Не подключать модуль к источнику питания до его монтажа на объекте.
- Оба исполнения крепятся только на потолок (верхнюю горизонтальную часть) защищаемого объекта — модуль не предназначен для стен и наклонных поверхностей; укладывать модуль на мембрану при монтаже запрещено.
- Перед установкой модуль вручную повернуть на 2–4 оборота вокруг вертикальной оси, чтобы порошок занял горизонтальное положение; свободные концы крепёжных штифтов (чеки) после подвеса загнуть на угол не менее 80°.
- Элемент строительной конструкции, на который крепится модуль, должен выдерживать статическую нагрузку не менее 150 Н (2,5-2С) или 200 Н (2,5взр) и динамическую нагрузку 200 Н.
- У 2,5взр целостность цепи запуска проверять током не более 0,05 А; к работе с этим исполнением допускаются лица не моложе 18 лет, изучившие РЭ и аттестованные приказом администрации предприятия.
- Модулю 2,5взр запрещено вскрывать корпус во взрывоопасной зоне.
Примеры
Электрошкаф или небольшой отсек
Объём тушения по классу А до 18 м³ / площадь до 7 м² — типично для шкафа управления или ниши оборудования.
Взрывоопасная зона класса 2
Буран-2,5взр — в помещениях и наружных установках, где возможны взрывоопасные смеси с температурой самовоспламенения выше 200 °C (группы Т1–Т3).
Частые вопросы
Какая разница между Буран-2,5-2С и Буран-2,5взр?
2С — общепромышленный модуль без взрывозащиты; взр — версия с маркировкой 2Ex e mb IIB T3 Gc X и IP54 для взрывоопасных зон класса 2, у неё своя цепь запуска.
Какой объём защищает один модуль?
По классу А — до 18 м³ (7 м² площади), по классу В — до 16 м³ (7 м², ранг 34В), при установке на высоте около 3 м.
Можно ли закрепить модуль на стене?
Нет, обе версии предназначены только для крепления на потолок (верхнюю горизонтальную часть помещения); на стенах и наклонных поверхностях модуль не устанавливают.
Нюансы и грабли
- У взрывозащищённой версии другая цепь запуска (сопротивление 3,0–6,5 Ом, ток срабатывания 0,4 А) — это не тот же расчёт шлейфа, что у обычной 2С (1,2–2,2 Ом, 0,7 А).
- Продолжительность подачи у взр-версии короче (0,5 с) — влияет на расчёт синхронности группового пуска.
- Модуль не тушит щелочные и щёлочноземельные металлы и вещества, горящие без доступа воздуха — не универсален для класса D.
- Модуль разового действия: после срабатывания подлежит списанию и утилизации, перезарядка не предусмотрена.
- Критические отказы 2,5взр по РЭ — то, что проверяют при испытаниях/ПНР: несрабатывание при подаче импульса на устройство запуска, превышение времени подачи порошка, остаток заряда порошка после срабатывания более 10% от массы заряда.
Документация
- ЭПОТОС — МПП(р)-2,5.01.00.000РЭ Паспорт БУРАН-2,5взр 2Ex e mb IIB T3 Gc X (2024)
- ЭПОТОС — МПП(р)-2,5.03.00.000РЭ Паспорт Буран-2,5-2С (2024, ЭВ-1ТК)
