Буран 50КД — крупный порошковый модуль 50 л, базовый и взрывозащищённый

Стационарный модуль кратковременного действия на 50 л, заряд порошка 48 кг. Буран 50КД-В — взрывозащищённый, для открытых площадок, с насадком ЗАЛП и удалённой подачей по трубопроводу.

Модуль порошкового пожаротушения Буран 50КД

Модели семейства

Буран 50КДбазовое исполнение, климат У2

Вместимость корпуса	50,0±2,5 л
Масса порошка	48,0±2,4 кг
Габариты	диаметр 300±10 мм, высота без пускового устройства ≤860 мм
Масса модуля	нетто 78,0±3,9 кг, брутто до 98,0 кг
Быстродействие	не более 8 с
Продолжительность подачи	не более 20 с
Защищаемая площадь (3–5 м)	класс А до 75 м², класс В до 60 м²
Защищаемый объём	класс А до 210 м³, класс В до 180 м³, ранг 55В
Степень защиты	IP54
Цепь запуска	ток ≥0,7 А, сопротивление 1,2–2,5 Ом, напряжение ≤36 В, безопасный ток проверки ≤0,15 А
Температура эксплуатации	от −50 до +50 °C

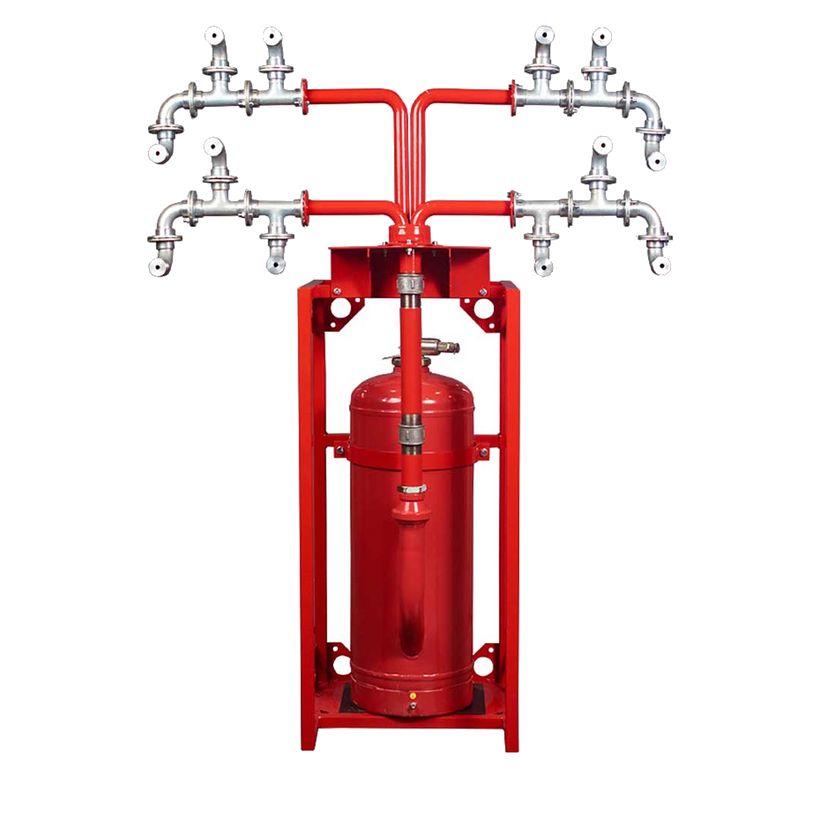

Буран 50КД-В (взрывозащищённый, с насадком ЗАЛП)маркировка РВ Ex db I Mb X/1Ex db IIB T3 Gb X, климат У1

Маркировка взрывозащиты	РВ Ex db I Mb X / 1Ex db IIB T3 Gb X
Степень защиты	IP54
Вместимость / заряд	50,0±2,5 л / 48,0±2,4 кг
Габариты	ширина по насадку до 1175 мм, высота по насадку до 1612 мм
Быстродействие	не более 20 с
Продолжительность подачи	не более 12 с
Защищаемая площадь/объём (А и В)	56 м² / 112 м³, 2 очага 233В
Масса модуля	нетто 125,0±6,25 кг, брутто до 150,0 кг
Цепь запуска	ток ≥0,7 А, сопротивление 2,0–4,0 Ом, напряжение 5–30 В, время действия тока ≤10 мс
Применение	открытая местность и здания без стен, зоны классов 1 и 2, шахты и рудники

Как это работает и подключается

Кратковременного действия: газогенератор внутри сварного корпуса нагнетает давление, мембрана вскрывается по насечкам, порошок Вексон-АВС 70 подаётся 12–20 с в зависимости от исполнения.
50КД-В комплектуется насадком-распылителем ЗАЛП, трубами Р-40-150/Р-40-315 и муфтами G1½" — рассчитан на удалённую подачу порошка от места установки модуля.

Монтаж

Корпус модуля обязательно надёжно заземлить.
Запрещены сварочные и огневые работы рядом с модулем; хранить вдали от нагревательных приборов и прямых солнечных лучей.
50КД-В допускает эксплуатацию на открытой местности и в зданиях без стен — базовый 50КД рассчитан на помещения.
Комплект поставки 50КД-В идёт в двух ящиках: модуль с подставкой и уплотнительными кольцами отдельно от насадка-распылителя ЗАЛП, кронштейна и труб — проверить комплектность обоих ящиков перед монтажом.
Крепёж модуля 50КД (пол, площадка) должен выдерживать статическую нагрузку не менее 400 кг (4000 Н) в вертикальном направлении, ось модуля — не отклоняться от вертикали более чем на 10°.
Крепёж подставки 50КД-В должен выдерживать не менее 660 кг (6600 Н); перед закреплением подставку выравнивают по горизонтали и вертикали строительным уровнем; крепление к бетону — 4 анкерными болтами М8 длиной не менее 125 мм (вырывающая сила болта не менее 2,1 кН), к другому основанию — сквозным болтовым соединением М8 либо М10.
Пусковое устройство вворачивать в резьбовое отверстие до упора (момент затяжки 10 Н·м); минимальный радиус изгиба гофротрубки пускового устройства — 20 мм; целостность цепи запуска проверять током не более 0,15 А у 50КД и не более 0,17 А у 50КД-В.
Подключение модуля к приборам управления системы запуска — только после прочного закрепления на объекте и завершения ПНР всей системы противопожарной автоматики, при отключённом источнике электропитания.
На один модуль допускается не более 5 распылителей, максимальная высота их расположения — 6 метров; при защите объекта несколькими модулями распылители размещать равномерно с перекрытием всей защищаемой площади.
У 50КД-В запрещено вскрывать модуль во взрывоопасной зоне или в подземных выработках шахт и рудников.

Примеры

Крупный склад или цех

Один модуль 50КД защищает до 210 м³ по классу А или 180 м³ по классу В при высоте распылителей 3–5 м.

Открытая площадка без стен, взрывоопасная зона

Буран 50КД-В с насадком ЗАЛП и трубами Р-40-150/Р-40-315 — для зон классов 1–2, включая рудничный газ.

Частые вопросы

Чем 50КД-В отличается от обычного 50КД?

50КД-В — взрывозащищённая версия (РВ Ex db I Mb X/1Ex db IIB T3 Gb X) для открытых площадок и зданий без стен, с насадком ЗАЛП и трубопроводом для удалённой подачи; масса и защищаемая площадь у неё больше.

Какой объём защищает базовый Буран 50КД?

До 210 м³ по классу А или 180 м³ по классу В при высоте установки распылителей 3–5 м.

Нужно ли специальное техническое обслуживание?

Нет, специального ТО не требуется. Раз в три месяца — внешний осмотр: целостность пломбовых наклеек, заземление, отсутствие трещин и вмятин на корпусе, распылителе и мембране; корпус периодически очищать от пыли и грязи увлажнённой ветошью.

Можно ли перезарядить модуль после срабатывания?

Да, без продления срока службы — перезарядку проводит изготовитель либо организация, имеющая его разрешение, деталями и порошком, рекомендованными изготовителем.

Нюансы и грабли

Разница в массе ощутима: 78 кг (нетто) у базового 50КД против 125 кг у 50КД-В — крепёж и такелаж считать по своей модификации, не «на глаз».
Продолжительность подачи у 50КД-В короче относительно объёма (12 с на 56 м²/112 м³), а быстродействие дольше (до 20 с) — не путать с базовым 50КД (8 с быстродействие, 20 с подача).
Насадок ЗАЛП и трубы поставляются отдельным ящиком — модуль без него не готов к монтажу на объекте.
У 50КД-В при срабатывании реактивное усилие из насадка-распылителя создаёт опрокидывающий момент — некачественное крепление подставки к основанию может привести к опрокидыванию модуля; крепление и затяжку болтов М10 в хомутах проверять перед вводом в эксплуатацию.
Ток проверки цепи запуска разный у моделей: не более 0,15 А у 50КД и не более 0,17 А у 50КД-В — сверять со своей моделью, завышенный ток проверки грозит ложным пуском.
После срабатывания 50КД-В не браться за корпус голыми руками раньше чем через 20 минут — отдельные участки могут нагреваться выше 85 °C.

Документация

ЭПОТОС — Паспорт БУРАН 50КД (МПП(р)-50.04.00.000ПС)
ЭПОТОС — Паспорт Буран 50КД-В (2025, СПТГ.815000.000ПС)
