ЭПОТОС · модули порошкового пожаротушения (МПП)
Буран-8 — порошковый модуль 8 л: У/Н, транспортное УТ/НТ, взрывозащищённые
Импульсный порошковый модуль объёмом 8 л с зарядом 7 кг. У — потолочный, Н — настенный, УТ/НТ — транспортное исполнение, взр — три варианта взрывозащиты вплоть до рудничного (РВ).
Модели семейства
Буран-8У / Буран-8Нбазовое исполнение: У — потолочный 2,5–6,5 м, Н — настенный 2,0–3,0 м
| Масса модуля | 11,3±0,5 кг |
| Масса заряда порошка | 7,0±0,3 кг |
| Вместимость корпуса | 8,0±0,2 л |
| Продолжительность подачи | не более 1,0 с |
| Быстродействие | не более 10 с |
| Степень защиты | корпус IP54, наружная эл. цепь не менее IP44 |
| Цепь запуска | напряжение ≤30 В, ток 0,7 А, макс. 10 А, сопротивление 1,2–2,2 Ом |
| Температура эксплуатации | от −50 до +50 °C |
| Срок службы | 10 лет |
Буран-8УТ / Буран-8НТтранспортное исполнение, УХЛ категорий 2 и 5
| Вместимость корпуса | 8±0,2 л |
| Масса заряда порошка | 7,0±0,3 кг |
| Масса модуля с зарядом | 13±0,5 кг |
| Продолжительность подачи | не более 1 с |
| Степень защиты | IP54 |
| Цепь запуска | ток 0,7 А, макс. 10 А, сопротивление 1,2–2,5 Ом |
| Механическое исполнение | группы М25 и М31 по ГОСТ 30631-99 |
Буран-8взр (1Ex d IIB T4 Gb X / 1Ex ia IIB T4 Gb X)взрывозащищённое исполнение У/Н, климат УХЛ категорий 2 и 5
| Маркировка | 1Ex d IIB T4 Gb X либо 1Ex ia IIB T4 Gb X |
| Степень защиты | IP54 |
| Масса модуля | 12,9±0,6 кг |
| Вместимость / заряд | 8,0±0,2 л / 7,0±0,3 кг |
| Продолжительность подачи | не более 1,0 с |
| Температура эксплуатации | от −50 до +50 °C |
| Крепление | У — потолочное 2,5–6,5 м; Н — настенное |
| Искробезопасные параметры устройства запуска (Ui/Ii/Ci/Li) | от 2,0 до 13,5 В / от 0,1 до 1,4 А / 0 / 0 |

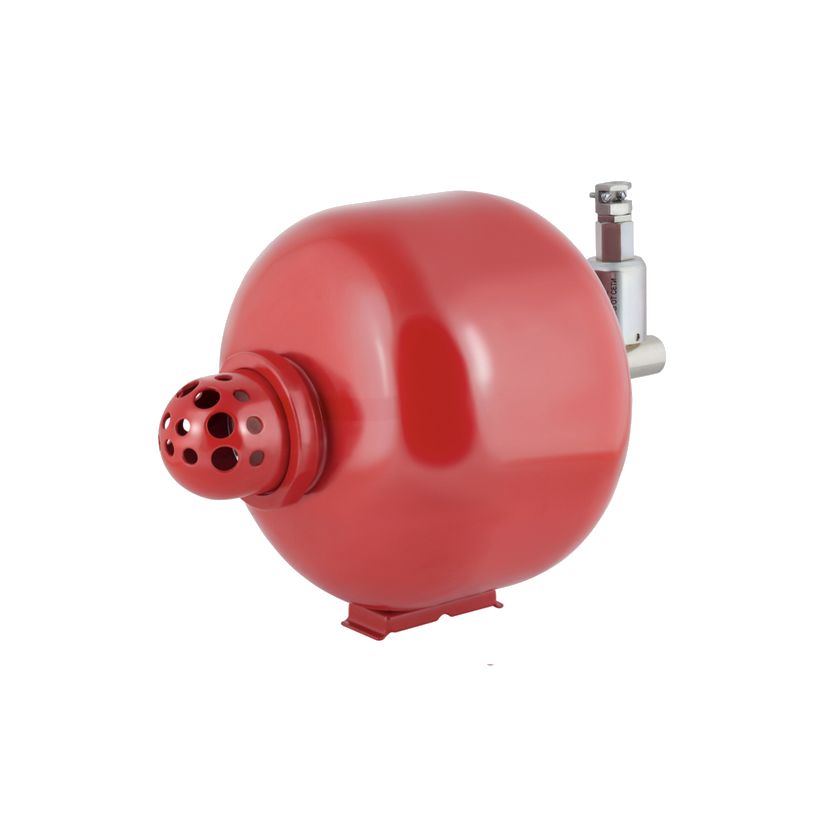

Буран-8взр РВ (рудничное)маркировка РВ Ex ia I Mb X / 1Ex ia IIC T110°C Gb X
| Маркировка | РВ Ex ia I Mb X / 1Ex ia IIC T110°C Gb X |
| Степень защиты | IP54 |
| Масса модуля | 12,9±0,6 кг |
| Вместимость / заряд | 8,0±0,2 л / 7,0±0,3 кг |
| Цепь запуска (искробезопасная) | ток срабатывания ≥0,1 А, сопротивление 10,0–20,0 Ом, Ui 2,0–13,5 В, Ii 0,1–1,4 А |
| Температура эксплуатации | от −50 до +50 °C |
Как это работает и подключается
- Импульсный модуль: газогенератор создаёт давление, мембрана разрушается по насечкам, порошок ВЕКСОН-АВС 70 подаётся через насадок-распылитель за 1 с.
- У/Н определяет способ крепления и высоту установки (потолочный 2,5–6,5 м, настенный 2,0–3,0 м) — не физику работы модуля.
- Три уровня взрывозащиты: 1Ex d (взрывонепроницаемая оболочка), 1Ex ia (искробезопасная цепь, общепромышленные зоны) и РВ Ex ia I (рудничная, для шахт и наземных строений).
Монтаж
- Модуль заземлить при эксплуатации.
- Запрещены сварочные/огневые работы ближе 2 м от модуля и хранение вблизи нагревательных приборов.
- УТ/НТ применяются в передвижных изделиях групп М25 и М31 (моторные и багажные отсеки, дизель-генераторы, локомотивы) — для стационарных объектов достаточно У/Н.
- Модуль может запускаться от УСП-101: при параллельном подключении — не более 4 модулей на один УСП-101, при последовательном — 1 шт., сечение провода не менее 0,5 мм².
- Взрывозащищённым исполнениям (1Ex d/ia и РВ Ex ia) запрещено вскрывать модуль во взрывоопасной зоне.
- Оба взрывозащищённых исполнения (взр и взр РВ) подключаются к источнику питания только через барьер искробезопасности с выходными параметрами Uo не более Ui, Io не более Ii устройства запуска и Co/Lo барьера, согласованными с ёмкостью и индуктивностью соединительного кабеля.
Примеры
Потолочный монтаж 2,5–6,5 м
Буран-8У — насадок-распылитель в составе модуля, крепление к перекрытию.
Моторный/багажный отсек транспорта
Буран-8УТ/8НТ — группы механического исполнения М25 и М31 по ГОСТ 30631-99.
Угольная шахта, взрывоопасная зона
Буран-8взр РВ (маркировка РВ Ex ia I Mb X/1Ex ia IIC T110°C Gb X) — искробезопасная цепь для рудников.
Частые вопросы
Чем У отличается от Н?
У — потолочное крепление, высота установки 2,5–6,5 м; Н — настенное, высота 2,0–3,0 м. Заряд и вместимость одинаковые (7,0 кг / 8,0 л).
Можно ли запустить несколько модулей от одного УСП-101?
Да, при параллельном подключении — до 4 модулей на один УСП-101, при последовательном — только 1 шт.
Какая взрывозащита нужна для угольной шахты?
Буран-8взр РВ с маркировкой РВ Ex ia I Mb X / 1Ex ia IIC T110°C Gb X — единственный вариант линейки, допущенный для рудников.
Нюансы и грабли
- Три взрывозащищённых варианта Буран-8взр (1Ex d, 1Ex ia общепромышленный, РВ Ex ia рудничный) имеют РАЗНЫЕ параметры цепи запуска — искробезопасная цепь РВ (0,1–1,4 А, 10–20 Ом) несовместима с расчётом обычной 1Ex d/ia цепи (0,7 А, 2,0–4,0 Ом).
- Масса модуля с зарядом различается по исполнению: базовый У/Н — 11,3 кг, транспортный УТ/НТ — 13 кг, взрывозащищённый — 12,9 кг; при расчёте крепежа брать таблицу конкретной модификации.
- УТ/НТ климатическое исполнение УХЛ категорий 2 И 5 (не просто У2) — тропический/холодный диапазон шире стандартного.
- После срабатывания взрывозащищённых исполнений не браться за модуль голыми руками раньше чем через 20 минут — отдельные участки корпуса могут нагреваться выше 85 °C.
Документация
- ЭПОТОС — МПП(р)-8.00.00.000РЭ Паспорт БУРАН-8 У/Н (2024, ЭВ-1ТК)
- ЭПОТОС — Паспорт БУРАН-8 НТ/УТ (2024, ЭВ-1ТК, МПП(р)-8.03.00.000РЭ)
- ЭПОТОС — Паспорт Буран-8 У/Н взр (2024, МПП(р)-8.02.00.000РЭ и -8.04.00.000РЭ)
- ЭПОТОС — Паспорт Буран-8взр РВ (2024, МПП(р)-8.01.00.000РЭ)
