ЭПОТОС · генераторы огнетушащего аэрозоля (ГОА)
Допинг Е — генераторы с осевым истечением: 2Е80, 2Е160, 2Е225, 4Е400, 4Е700
Пять типоразмеров ГОА с осевым истечением аэрозоля для электроустановок под напряжением до 140 кВ. От 2Е80 (масса шашки 0,08 кг) до 4Е700 (0,7 кг), защищаемый объём от 4,4 до 38,9 м³.
Модели семейства
Допинг 2Е80минимальный типоразмер серии Е
| Масса АОС «КЭП» | 0,080±0,008 кг |
| Масса ГОА | 1,56±0,15 кг |
| Габариты | длина ≤205 мм, диаметр по эжектору ≤95 мм |
| Время работы (подача ОА) | 10,0–12,0 с в диапазоне −50…+95 °C |
| Максимальный защищаемый объём | класс А2 — 4,4 м³; класс В — 3,6 м³ |
| Температура эксплуатации | от −50 до +95 °C |
Допинг 2Е160
| Масса АОС «КЭП» | 0,164±0,016 кг |
| Масса ГОА | 1,65±0,16 кг |
| Габариты | длина ≤205 мм, диаметр ≤95 мм |
| Время работы (подача ОА) | 11,0–13,0 с |
| Максимальный защищаемый объём | класс А2 — 8,9 м³; класс В — 7,3 м³ |

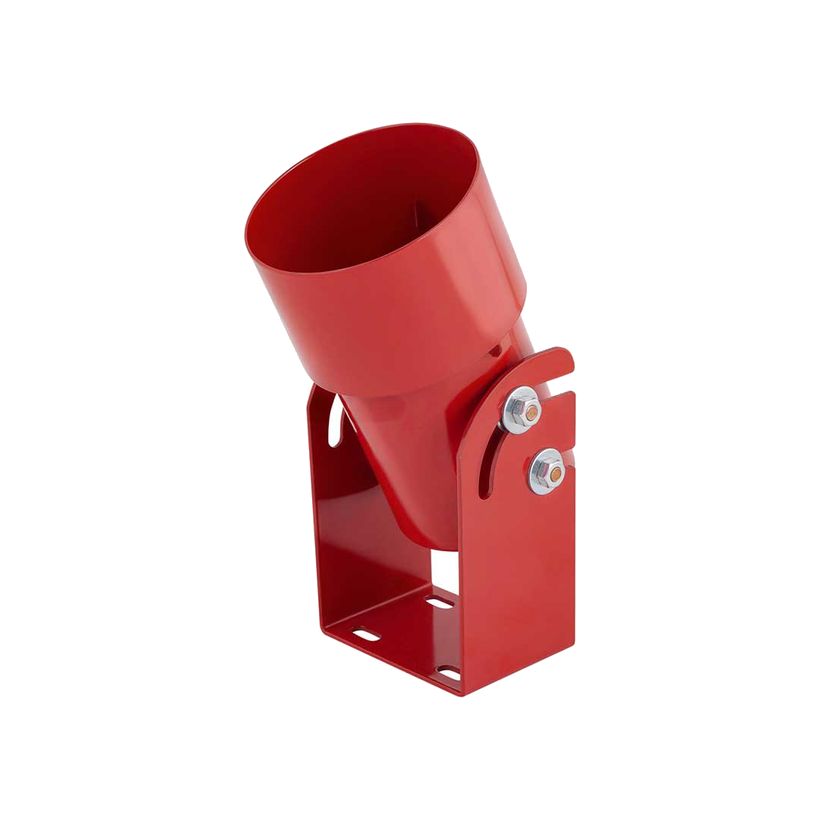

Допинг 2Е225
| Масса АОС «КЭП» | 0,230±0,023 кг |
| Масса ГОА | 1,80±0,18 кг |
| Габариты | длина ≤210 мм, диаметр ≤95 мм |
| Время работы (подача ОА) | 11,0–13,0 с |
| Максимальный защищаемый объём | класс А2 — 12,8 м³; класс В — 10,4 м³ |
Допинг 4Е400
| Масса АОС «КЭП» | 0,400±0,040 кг |
| Масса ГОА | 2,45±0,24 кг |
| Габариты | длина ≤245 мм, диаметр ≤135 мм |
| Время работы (подача ОА) | 18,0–20,0 с |
| Инерционность срабатывания | 0,5–1,0 с |
| Максимальный защищаемый объём | класс А2 — 22,2 м³; класс В — 18,2 м³ |
Допинг 4Е700максимальный типоразмер серии Е
| Масса АОС «КЭП» | 0,700±0,070 кг |
| Масса ГОА | 3,20±0,32 кг |
| Габариты | длина ≤280 мм, диаметр ≤135 мм |
| Время работы (подача ОА) | 18,0–20,0 с |
| Максимальный защищаемый объём | класс А2 — 38,9 м³; класс В — 31,8 м³ |
Как это работает и подключается
- Осевое истечение — аэрозоль выходит направленно вдоль оси через эжектор, что отличает серию Е от кругового (Допинг-2.02) и радиального (Допинг-Р) истечения.
- У серии Е нет узла самозапуска: паспорт описывает только устройство электрозапуска (п.1.1, п.4.2.2) — в отличие от Допинг-2/Допинг-Р, генераторы серии Е срабатывают исключительно по электрическому импульсу.
- Серия допущена к тушению пожаров в помещениях с электроустановками под напряжением до 140 кВ.
- Электропуск общий для всей серии: при импульсе короче 0,03 с — 3,5–36 В и ток не менее 1,4 А; при импульсе длиннее 0,03 с — 2–36 В и ток не менее 0,7 А, сопротивление цепи запуска 1,2–2,5 Ом.
Монтаж
- Устройство пуска монтируется отдельно перед подключением цепи: вывернуть заглушку из крышки, ввернуть устройство пуска (момент затяжки 8–10 Н·м) с резиновым уплотнением, опломбировать соединение.
- В пределах 0,35 м от среза эжектора не должно быть элементов конструкции или оборудования, мешающих свободному распространению струи аэрозоля; угол наклона ГОА регулируется в пазах кронштейна и фиксируется двумя гайками.
- Огневые и сварочные работы — не ближе 3 м от генератора без дополнительной защиты.
- Подключать цепь запуска только после монтажа на объекте, при отключённом источнике питания; проверка цепи — током не более 0,15 А. Полярность подключения значения не имеет, заземление ГОА не требуется.
- После срабатывания убрать продукты горения в первые 24 часа (не позднее 2–3 суток) — особенно важно для электротехнического оборудования, чтобы сохранить сопротивление изоляции.
Примеры
Электрощитовая, коммутационное оборудование
Допинг 2Е80/2Е160 — тушение под напряжением до 140 кВ, объём до 4,4–8,9 м³ по классу А2.
Крупный отсек или помещение с кабелями
Допинг 4Е700 — до 38,9 м³ по классу А2 / 31,8 м³ по классу В, самый мощный в серии.
Частые вопросы
Чем отличаются типоразмеры серии Допинг Е?
Массой шашки АОС «КЭП» (от 0,08 до 0,7 кг) и, соответственно, защищаемым объёмом — от 4,4 м³ (2Е80) до 38,9 м³ (4Е700) по классу А2.
На какое напряжение электроустановок рассчитана серия?
До 140 кВ, согласно назначению генераторов в паспорте.
Нюансы и грабли
- Диапазон защищаемого объёма в серии — от 4,4 м³ (2Е80) до 38,9 м³ (4Е700), почти в 9 раз — подбор типоразмера строго по паспорту объекта.
- Время работы (подачи ОА) растёт с размером генератора: 10–12 с у 2Е80 против 18–20 с у 4Е700 — учитывать при расчёте времени эвакуации/задержки других систем.
- Все пять типоразмеров имеют одинаковую электрическую цепь запуска (1,2–2,5 Ом, 0,7–1,4 А) — но разную инерционность срабатывания (0,5 с у младших, до 1,0 с у 4Е400/4Е700).
Документация
- ЭПОТОС — Паспорт Допинги Е: 2Е80, 2Е160, 2Е225, 4Е400, 4Е700 (СПТГ.030225.000ПС, 2025)
