ЭПОТОС · модули пожаротушения
ТОР 1000, 1400, 2800, 3500 — генераторы огнетушащего аэрозоля с электрозапуском
Стационарные ГОА для автоматических и автономных установок аэрозольного пожаротушения. Круговое истечение аэрозоля, пуск электрическим импульсом, защита объёма от 45 до 194 м³.
Модели семейства
ТОР 1000 / ТОР 1400 (корпус с отверстиями в стенке)Меньшие типоразмеры линии; аэрозоль выходит через отверстия в корпусе.
| Масса заряда АОС «КЭП» | 1,0 / 1,4 кг |
| Масса ГОА | 3,45 / 3,9 кг |
| Время подачи аэрозоля при +20 °C | 6 / 8 с |
| Максимальный объём тушения (класс А2 / класс В) | 55,5/45 и 78/64 м³ |
| Габариты: размер А без кронштейна (с кронштейном) | 65(215) и 75(225) мм |
| Диаметр × длина корпуса | 245×265 мм |
| Количество тепла при срабатывании | 1,21 / 1,69 МДж |

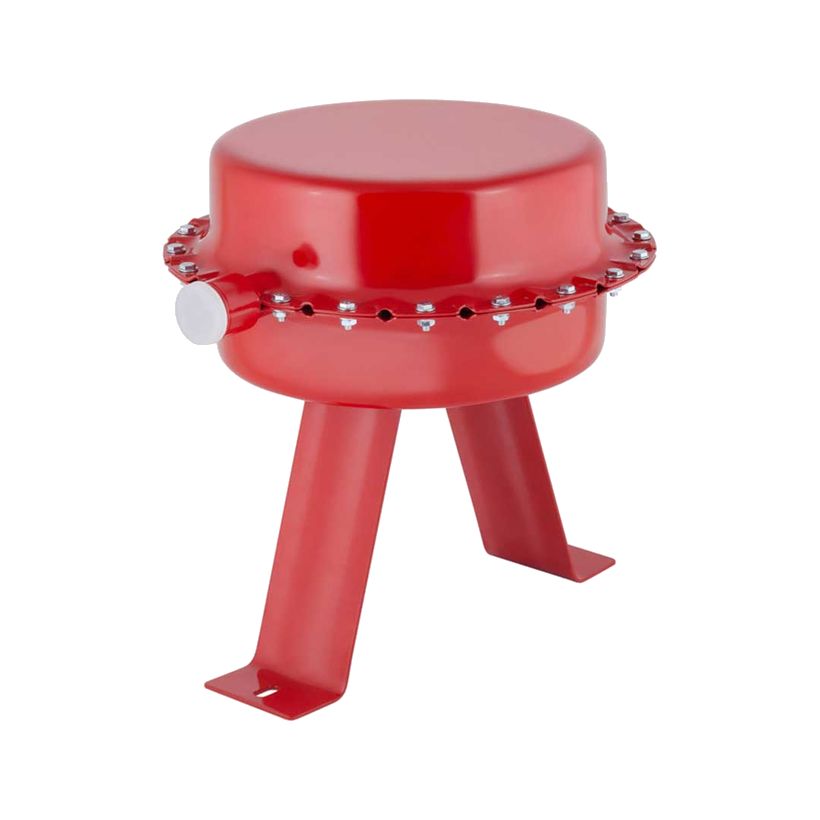

ТОР 2800 / ТОР 3500 (корпус с круговым зазором)Крупные типоразмеры; аэрозоль выходит через круговой зазор в корпусе, а не через отверстия.
| Масса заряда АОС «КЭП» | 2,8 / 3,5 кг |
| Масса ГОА | 6,0 / 6,9 кг |
| Время подачи аэрозоля при +20 °C | 18 / 21 с |
| Максимальный объём тушения (класс А2 / класс В) | 155,5/127 и 194/159 м³ |
| Габариты: размер А без кронштейна (с кронштейном) | 120(270) и 140(290) мм |
| Диаметр × длина корпуса | 245×275 мм |
| Количество тепла при срабатывании | 3,39 / 4,23 МДж |
Как это работает и подключается
- Пуск — электрическим импульсом на устройство пуска: при длительности импульса менее 0,03 с нужны напряжение 3,5–36 В и ток не менее 1,4 А; при длительности более 0,03 с — 2–36 В и не менее 0,7 А. Сопротивление цепи запуска — 1,2–2,5 Ом, ток контроля цепи без срабатывания — не более 0,15 А.
- Разъём пуска — двухконтактный АМР Superseal 1,5; полярность подключения значения не имеет, заземление ГОА не требуется.
- Общий для всей линии интервал рабочих температур: от -60 до +60 °C; вероятность безотказного срабатывания — не менее 0,95.
Монтаж
- ГОА крепится кронштейном к жёсткой конструкции (потолок, стена, пол), которая должна выдерживать статическую нагрузку не менее 40 кг.
- При настенном/вертикальном монтаже штуцер для устройства пуска должен быть направлен вверх.
- Высота установки от пола — от 1 до 2,5 м; в помещениях выше 5 м допускается несколько ярусов ГОА с шагом между ярусами не более 5 м.
- В радиусе 1 м вокруг ГОА не должно быть конструкций или оборудования, мешающих распространению струи аэрозоля.
- Момент затяжки устройства пуска в штуцере — 8–10 Н·м, соединение после монтажа пломбируется наклейкой; цепь запуска проверяется током не более 0,15 А.
- Хранение — в закрытых помещениях при -50…+50 °C, не ближе 1 м от отопительных приборов.
Примеры
Производственное или складское помещение
Паспорт называет производственные и складские помещения, электроустановки и коммутационное оборудование основной областью применения.
Электрооборудование под напряжением
Тушит пожары в помещениях с кабелями и электрооборудованием под напряжением до 140 кВ.
Частые вопросы
Чем отличаются ТОР 2800 и ТОР 3500 от ТОР 1000 и ТОР 1400?
Помимо массы заряда и защищаемого объёма — конструкцией: у крупных моделей аэрозоль выходит через круговой зазор в корпусе, а не через отверстия.
Нужен ли внешний источник питания в дежурном режиме?
Нет, электропитание нужно только в момент пуска — импульс подаётся на устройство пуска по проектной линии сигнализации.
Какую статическую нагрузку должна выдерживать конструкция крепления?
Не менее 40 кг, согласно паспорту.
Нюансы и грабли
- У ТОР 1000/1400 аэрозоль выходит через боковые отверстия, у ТОР 2800/3500 — через круговой зазор в корпусе; при заказе и монтаже это две разные механические схемы, а не просто разный размер заряда.
- Зона пожароопасности — 50 мм от корпуса и 100 мм от сопловых отверстий у всех типоразмеров; граница зоны с температурой выше +75 °C у 2800/3500 чуть дальше от корпуса (0,84 м против 0,75 м у 1000/1400).
- Максимальная температура корпуса при срабатывании — 125 °C: паспорт запрещает размещать ГОА у нагревательных приборов и требует защиты при сварочных работах ближе 3 м.
- Подключение к цепи запуска — только после завершения ПНР всей системы пожарной автоматики и при отключённом питании.
Документация
- ЭПОТОС — Паспорт и руководство по эксплуатации ГОА «ТОР 1000», «ТОР 1400», «ТОР 2800», «ТОР 3500», СПТГ.503500.000 ПС
