ТОР 1500, ТОР 3000 — генераторы огнетушащего аэрозоля с осевым истечением
Цилиндрический ГОА с электропуском и осевым выходом аэрозоля через круговой зазор; кронштейн с регулировкой угла наклона 0–30–60°. Защищаемый объём от 25 до 66 м³.
Модели семейства
ТОР 1500 (ЭПИН.501500.000)Меньший типоразмер, кронштейн с поворотом.
| Масса заряда АОС «КЭП» | 1,5 кг |
| Масса ГОА | 7,7 кг |
| Время подачи аэрозоля при +20 °C | 18,0 с |
| Максимальный объём тушения (класс А2 / класс В) | 33 / 25 м³ |
| Габариты L×D×H | 285×245×265 мм |
| Крепёжные размеры K×F | 168×78 мм |
| Регулировка угла наклона | 0°–30°–60° |
| Количество тепла при срабатывании | 0,315 МДж |

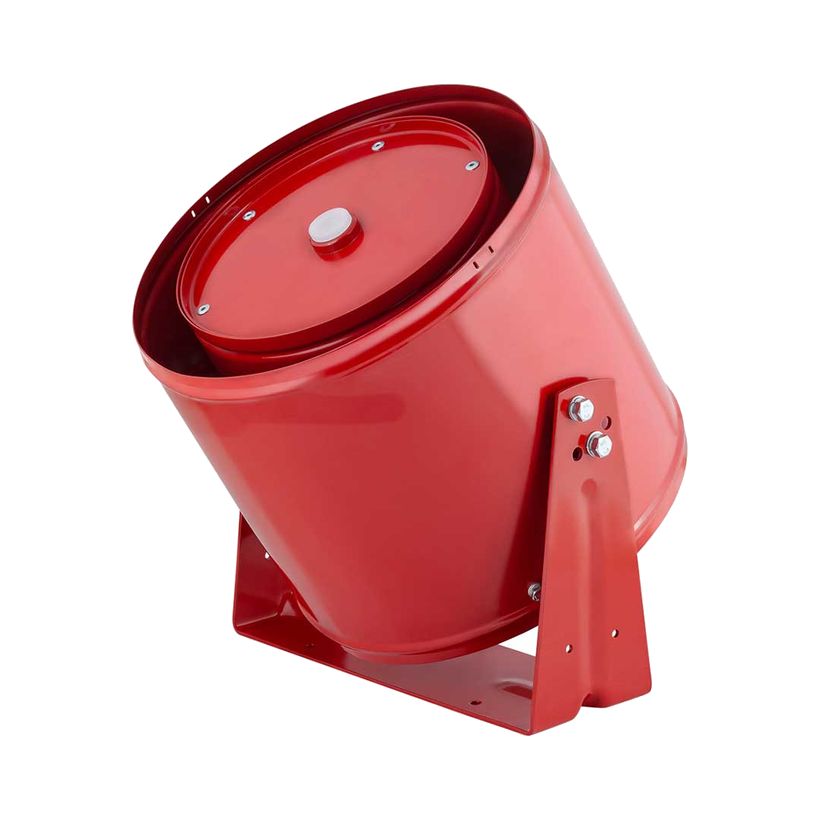

ТОР 3000 (ЭПИН.503000.000 и ЭПИН.503000.000-05)Больший типоразмер: базовая версия — кронштейн с поворотом; версия «-05» — кронштейн без поворота, короче по длине.
| Масса заряда АОС «КЭП» | 3,0 кг |
| Масса ГОА | 12,5 кг |
| Время подачи аэрозоля при +20 °C | 20,0 с |
| Максимальный объём тушения (класс А2 / класс В) | 66 / 50 м³ |
| Габариты базовой версии L×D×H | 350×310×320 мм |
| Габариты версии -05 (без поворота), длина/высота | 290 / 320 мм |
| Регулировка угла наклона | 0°–30°–60° у базовой версии, отсутствует у версии -05 |
| Количество тепла при срабатывании | 0,630 МДж |
Как это работает и подключается
- Пуск — электрическим импульсом на устройство пуска через разъём АМР Superseal 1,5; полярность значения не имеет, заземление не требуется.
- Продукты горения заряда АОС проходят через слой охладителя и выходят через круговой зазор в корпусе.
- Общий интервал рабочих температур: от -60 до +60 °C; вероятность безотказного срабатывания — не менее 0,95.
Монтаж
- Крепление — кронштейном на потолке или стене на 4 отверстия Ø7 мм; конструкция должна выдерживать статическую нагрузку не менее 50 кг.
- У версий с поворотным кронштейном угол наклона (0–30–60°) фиксируется двумя винтами по бокам кронштейна — направлять струю в зону возможного возгорания.
- Момент затяжки устройства пуска — 8–10 Н·м, соединение пломбируется; цепь запуска проверяется током не более 0,15 А.
- Хранение — в закрытых помещениях при -50…+50 °C, не ближе 1 м от отопительных приборов.
Примеры
Помещение с электрооборудованием
Паспорт называет производственные и складские помещения, электроустановки и коммутационное оборудование под напряжением до 140 кВ областью применения.
Частые вопросы
Можно ли направить струю аэрозоля в конкретную сторону?
Да, у базовых версий кронштейн регулируется на углы 0°, 30° и 60°; версия -05 такой регулировки не имеет.
Какая нагрузка нужна на месте крепления?
Конструкция крепления должна выдерживать не менее 50 кг статической нагрузки.
Нюансы и грабли
- Версия ТОР 3000-05 (ЭПИН.503000.000-05) не имеет регулировки угла — при заказе уточнять точное обозначение, а не только «ТОР 3000».
- Максимальная температура корпуса при работе — 150 °C: паспорт запрещает размещать ГОА у нагревательных приборов и требует защиты от искр при сварочных работах.
- Зона с температурой выше 75 °C — до 2,7 м у ТОР 1500 и до 4,0 м у ТОР 3000, заметно больше, чем у линий с круговым истечением; учитывать при выборе места монтажа.
Документация
- ЭПОТОС — Паспорт и руководство по эксплуатации ГОА «ТОР 1500», «ТОР 3000», ЭПИН.501500.000 ПС
