ИП535-07еа-ИД — ручной пожарный извещатель и УДП «ПУСК», адресные, для контроллера ИД-КАУ
Взрывозащищённый ручной извещатель (класс А/В) и устройство дистанционного пуска в общем корпусе для двухпроводного адресного шлейфа контроллера ИД-КАУ «Индигирка»; есть общепромышленное.
Модели семейства
ИП535-07еа-ИД-А / -В (ИПР)Ручной пожарный извещатель класса А или В, взрывозащищённый или общепромышленный (с индексом -О).
| Класс по ГОСТ Р 53325 | А или В — в зависимости от исполнения |
| Взрывозащита | PB Ex db I Mb, 1Ex db IIC T6 Gb, Ex tb IIIC Т85°C Db (нержавеющая сталь или алюминиевый сплав) |
| Питание / шлейф | двухпроводной адресный шлейф 10–40 В, подключение параллельно с полярностью |
| Ток потребления | не более 0,6 мА |
| Температура | от минус 40 до +60 °C |
| Защита оболочки | IP66/IP67/IP69 |
| Габариты / масса | 120×135×110 мм (без кабельных вводов); не более 1,0 кг |
| Электрическая прочность изоляции | не менее 500 В |

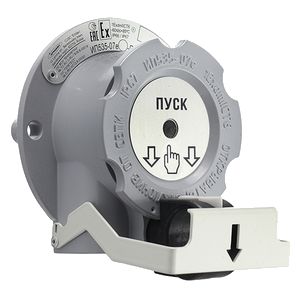

УДП ИП535-07еа-ИД-«ПУСК»Устройство дистанционного пуска класса В на том же корпусе, для ручного запуска систем противопожарной защиты.
| Класс по ГОСТ 34698 | В |
| Взрывозащита | PB Ex db I Mb, 1Ex db IIC T6 Gb, Ex tb IIIC Т85°C Db |
| Питание / шлейф | двухпроводной адресный шлейф 10–40 В |
| Ток потребления | не более 0,6 мА |
| Температура | от минус 40 до +60 °C |
| Защита оболочки | IP66/IP67/IP69 |
| Габариты / масса | 120×135×110 мм (без кабельных вводов); не более 1,0 кг |
| Электрическая прочность изоляции | не менее 1500 В |
Как это работает и подключается
- ИПР и УДП работают в двухпроводном адресном шлейфе с ППКП или устройствами управления на базе ПЛК, совместно с сетевым контроллером адресных устройств ИД-КАУ в составе ИСБ «Индигирка».
- Уникальный серийный номер хранится в энергонезависимой памяти адресной метки — по нему сетевой контроллер опрашивает состояние конкретного извещателя.
- Двухцветный (зелёный/красный) светодиодный индикатор показывает режим работы устройства.
- Есть исполнения без средств взрывозащиты (индекс «-О») для общепромышленного применения.
Монтаж
- Взрывозащищённое исполнение требует кабельных вводов и заглушек производства АО «Эридан» или других сертифицированных, обеспечивающих тот же вид и уровень взрывозащиты.
- Присоединительная резьба кабельных вводов — М20×1,5 мм; количество вводов — 2 шт.; кабель круглого сечения наружным диаметром 6–12 мм.
- Сечение жил кабеля — не менее 0,75 мм²; при протяжённом кольцевом адресном шлейфе в условиях сильных электромагнитных помех — экранированный кабель «витая пара» с заземлением экрана только с одной стороны, у ППКиУП или МС-5.
- Клеммы принимают провод сечением 0,08…2,5 мм² (одно- или многопроволочный) — с наконечниками НШВИ для 0,25–1,5 мм² или НШПИ/НШКИ для 1,5–2,5 мм².
- Рекомендуемое положение при монтаже — вводными устройствами вниз.
Примеры
Взрывоопасная зона на промышленном объекте
Классы взрывозащиты 1Ex db IIC T6 Gb и Ex tb IIIC Т85°C Db — под зоны с рудничным газом, взрывоопасными смесями газов/паров и горючими пылями.
Ручной запуск пожаротушения
УДП ИП535-07еа-ИД-«ПУСК» подаёт адресный сигнал ручного пуска систем противопожарной защиты через контроллер ИД-КАУ.
Частые вопросы
Можно ли использовать это устройство без взрывозащиты?
Да, есть общепромышленное исполнение с индексом «-О» (например, ИП535-07еа-ИД-А-О) без средств взрывозащиты.
Как ИПР/УДП подключается к системе «Индигирка»?
По двухпроводному адресному шлейфу через сетевой контроллер адресных устройств ИД-КАУ, с передачей извещений по уникальному серийному номеру устройства.
Нюансы и грабли
- Максимальный ток потребления по адресному шлейфу — всего 0,6 мА, а рабочий диапазон напряжения шлейфа — 10–40 В: не путать с обычными неадресными шлейфами 10–30 В у большинства извещателей.
- Электрическая прочность изоляции у ИПР и УДП разная — не менее 500 В у ИПР и не менее 1500 В у УДП; при проверке изоляции на объекте это стоит учитывать по конкретному изделию.
- Взрывозащищённое исполнение (без «-О» в обозначении) требует сертифицированных кабельных вводов именно производителя или с подтверждённой совместимостью — самовольная замена нарушает взрывозащиту.
- УДП относится только к классу В (в отличие от ИПР, который может быть класса А или В) — при заказе устройства пуска класс уже не выбирается.
Документация
- Эридан (АО «Эридан») — Извещатель пожарный ручной ИП535-07е, модификации ИП535-07еа-ИД(-О), УДП ИП535-07еа-ИД-«ПУСК»(-О), РЭ 4371-006-43082497-04-09 (ред. 0, 2026)
