ETALON FORS — свинцово-кислотные AGM-аккумуляторы 1,2-12 А·ч

Свинцово-кислотные необслуживаемые AGM-аккумуляторы ETALON FORS для буферного питания систем безопасности и освещения: 6 и 12 В, 1,2-12 А·ч, клеммы Faston.

Модели семейства

FORS 12012Самая малая ёмкость линейки — для компактных приборов, весов и ККМ.

Напряжение / ёмкость (20-ч разряд, 25°C)	12 В, 1,2 А·ч
Габариты (Д×Ш×В с клеммами)	98×44×59 мм
Масса	0,58 кг
Клеммы	Нож F1 (Faston)
Внутреннее сопротивление заряженной батареи (25°C)	95 мОм
Макс. разрядный ток (5 с)	19,5 А
Ток заряда в циклическом режиме	0,12…0,36 А

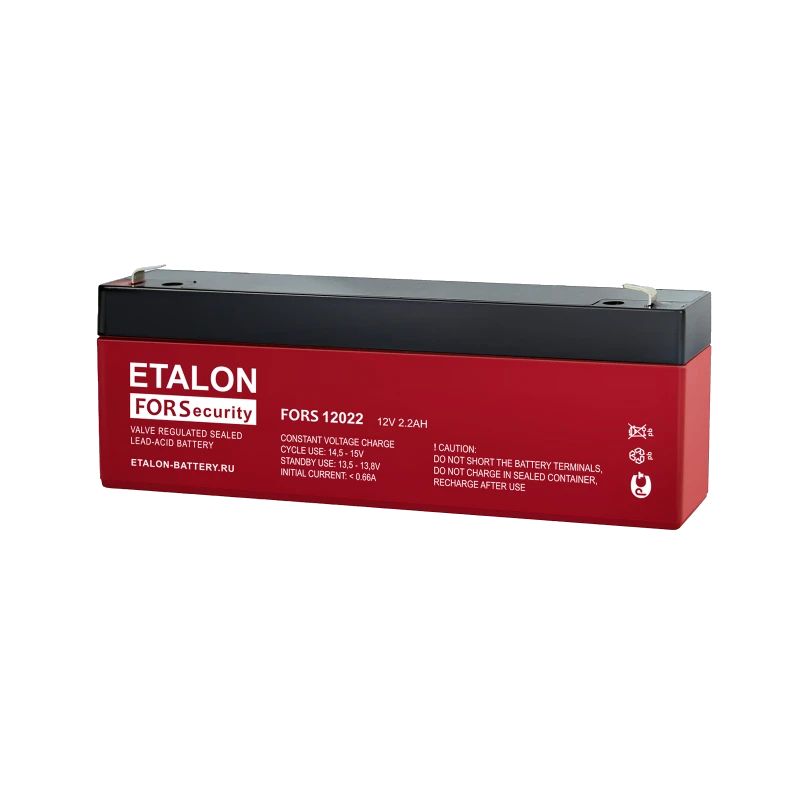

FORS 12022Узкий корпус 178×34×66 мм — под приборы с ограниченной глубиной отсека.

Напряжение / ёмкость (20-ч разряд, 25°C)	12 В, 2,2 А·ч
Габариты (Д×Ш×В с клеммами)	178×34×66 мм
Масса	0,97 кг
Клеммы	Нож F1 (Faston)
Внутреннее сопротивление заряженной батареи (25°C)	50 мОм
Макс. разрядный ток (5 с)	40 А
Ток заряда в циклическом режиме	0,22…0,66 А

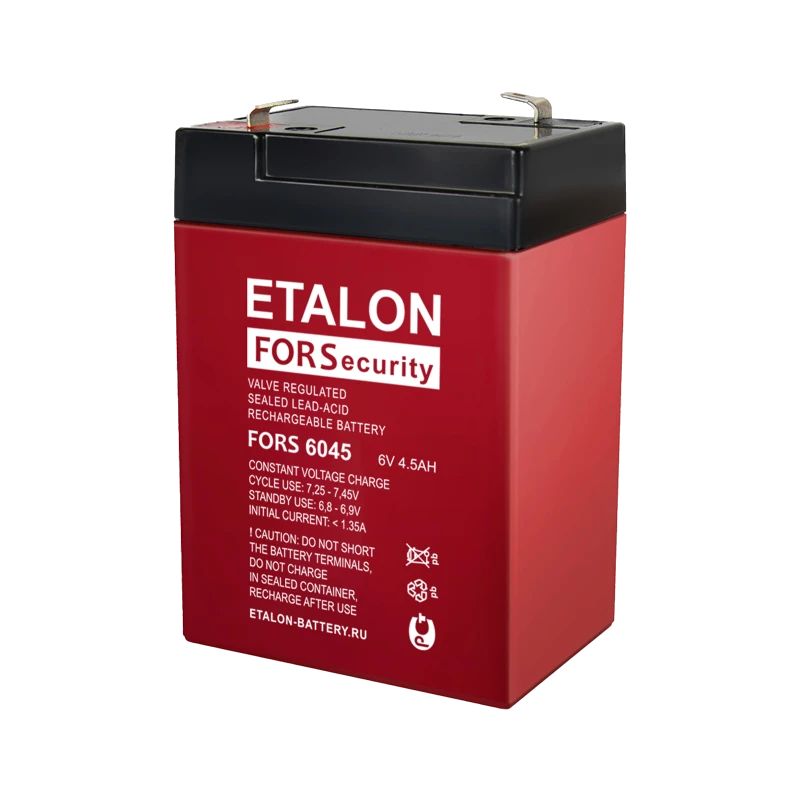

FORS 60456-вольтовая версия 4,5 А·ч — для переносных фонарей и портативной аппаратуры.

Напряжение / ёмкость (20-ч разряд, 25°C)	6 В, 4,5 А·ч
Габариты (Д×Ш×В с клеммами)	70×48×107 мм
Масса	0,74 кг
Клеммы	Нож F1 (Faston)
Внутреннее сопротивление заряженной батареи (25°C)	25 мОм
Макс. разрядный ток (5 с)	65 А
Ток заряда в циклическом режиме	0,45…1,35 А

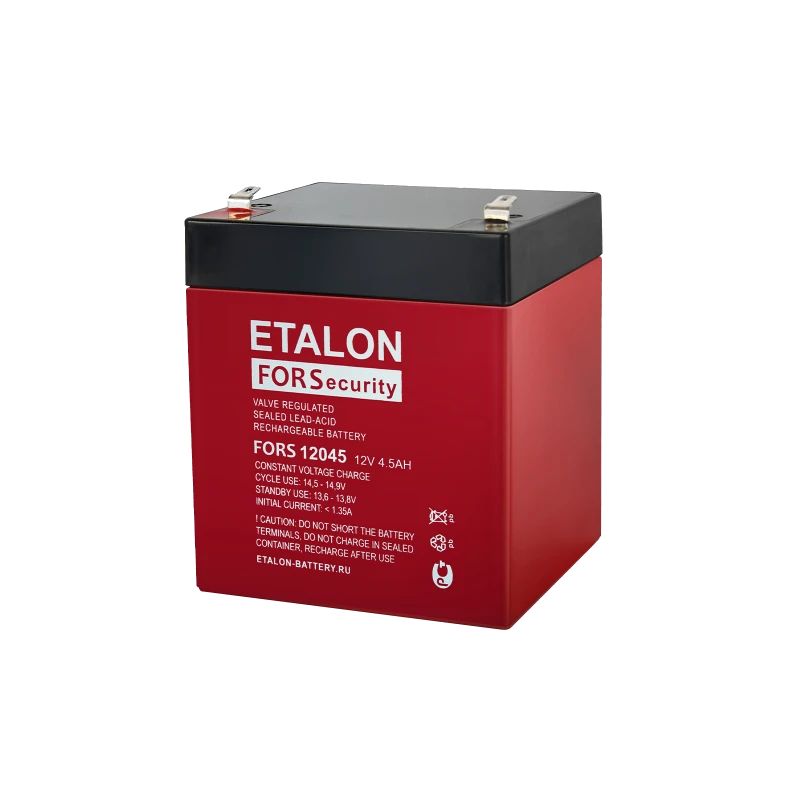

FORS 1204512-вольтовая версия 4,5 А·ч — тот же класс применений, что у 12012/12022.

Напряжение / ёмкость (20-ч разряд, 25°C)	12 В, 4,5 А·ч
Габариты (Д×Ш×В с клеммами)	90×70×107 мм
Масса	1,55 кг
Клеммы	Нож F1 (Faston)
Внутреннее сопротивление заряженной батареи (25°C)	30 мОм
Макс. разрядный ток (5 с)	68 А
Ток заряда в циклическом режиме	0,45…1,35 А

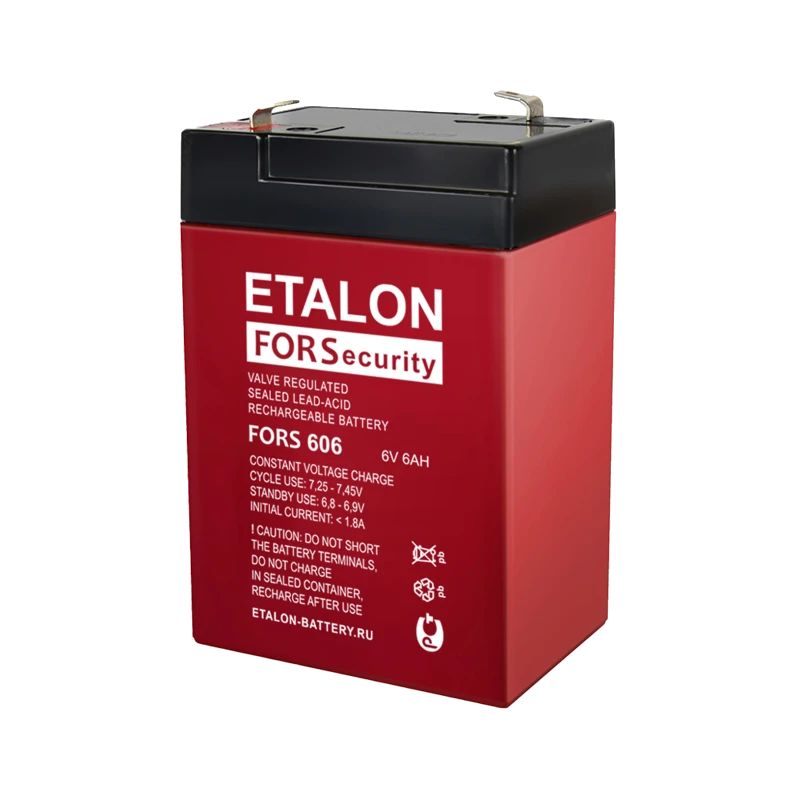

FORS 6066-вольтовая версия 6 А·ч — переносные фонари и аварийное освещение.

Напряжение / ёмкость (20-ч разряд, 25°C)	6 В, 6 А·ч
Габариты (Д×Ш×В с клеммами)	70×48×107 мм
Масса	0,85 кг
Клеммы	Нож F1 (Faston)
Внутреннее сопротивление заряженной батареи (25°C)	13 мОм
Макс. разрядный ток (5 с)	85 А
Ток заряда в циклическом режиме	0,6…1,8 А

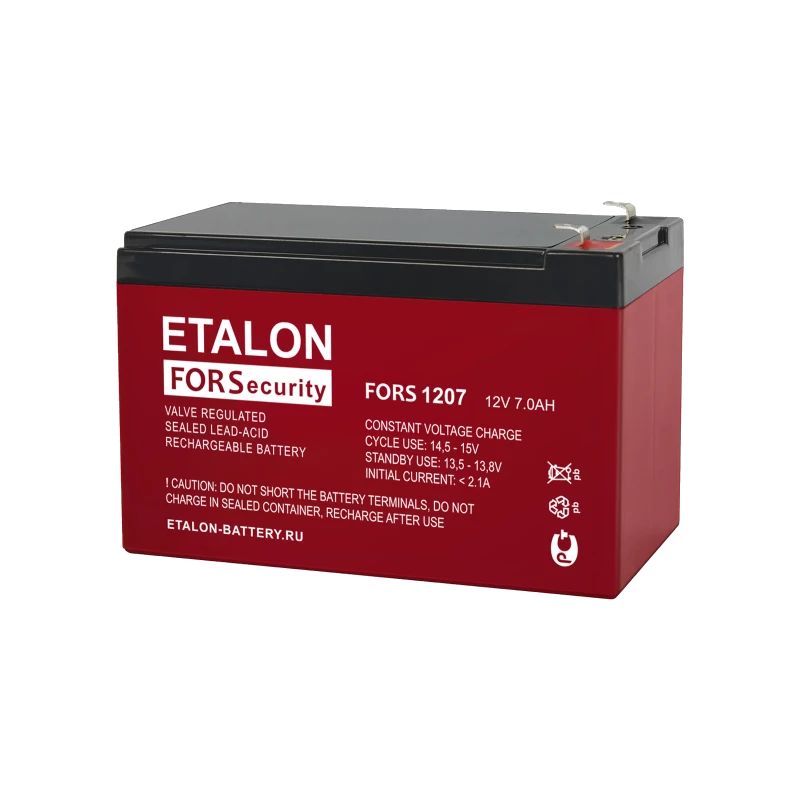

FORS 120712 В, 7 А·ч — типовой резерв на шлейф ОПС/СКУД в РИП.

Напряжение / ёмкость (20-ч разряд, 25°C)	12 В, 7 А·ч
Габариты (Д×Ш×В с клеммами)	151×65×100 мм
Масса	2,07 кг
Клеммы	Нож F1 (Faston)
Внутреннее сопротивление заряженной батареи (25°C)	25 мОм
Макс. разрядный ток (5 с)	65 А
Ток заряда в циклическом режиме	0,7…2,1 А

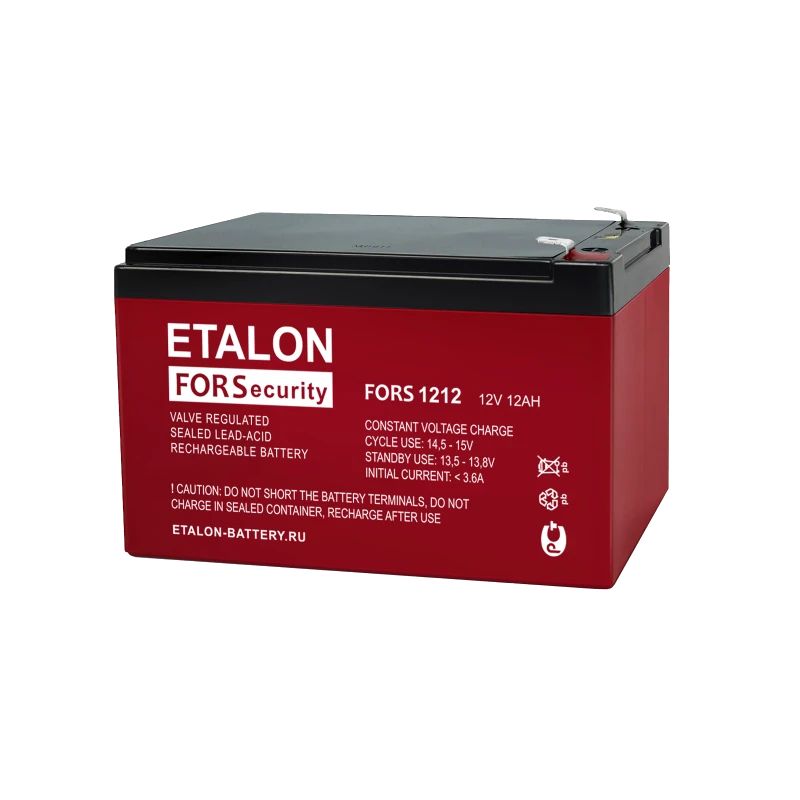

FORS 121212 В, 12 А·ч — самая крупная модель линейки на клеммах Faston (F2).

Напряжение / ёмкость (20-ч разряд, 25°C)	12 В, 12 А·ч
Габариты (Д×Ш×В с клеммами)	151×98×101 мм
Масса	3,4 кг
Клеммы	Нож F2 (Faston)
Внутреннее сопротивление заряженной батареи (25°C)	19 мОм
Макс. разрядный ток (5 с)	170 А
Ток заряда в циклическом режиме	1,2…3,6 А

Как это работает и подключается

Циклический заряд для 12-вольтовых моделей серии — 14,5-14,9 В с температурной компенсацией -30 мВ/°С, буферный — 13,6-13,8 В (-18 мВ/°С); для 6-вольтовых FORS 606 и FORS 6045 циклический — 7,25-7,45 В (-15 мВ/°С), буферный — 6,8-6,9 В (-9 мВ/°С).
Срок службы в буферном режиме по паспорту — 5 лет для всех семи моделей этой карточки.
Саморазряд — до 3% ёмкости в месяц при 25°С.

Монтаж

Диапазон температур по паспорту: хранение от -20 до +50°С, разряд от -15 до +50°С, заряд от -10 до +50°С.
Клеммы — нож Faston F1 у большинства моделей, F2 у FORS 1212; тип наконечника нужно проверять по конкретной модели, паспорт не описывает пайку проводов прямо к клеммам.
Аккумулятор допускается эксплуатировать в любом положении, кроме перевёрнутого крышкой вниз — так указано в паспорте; ограничений на авиа-, ж/д- и автоперевозку паспорт не вводит.

Примеры

Резерв на РИП/ББП шлейфа ОПС и СКУД

FORS 1207 (12 В, 7 А·ч, 151×65×100 мм, 2,07 кг) и FORS 1212 (12 В, 12 А·ч, 151×98×101 мм, 3,4 кг) — паспорт называет системы охранной и пожарной сигнализации и контроль доступа основным применением этих ёмкостей.

Компактная электроника, весы и ККМ

FORS 12012 (1,2 А·ч, 98×44×59 мм) и FORS 12022 (2,2 А·ч, 178×34×66 мм) — паспорт прямо указывает для них применение в портативной аппаратуре, весах и ККМ.

Переносные фонари на 6 В

FORS 606 и FORS 6045 (обе 6 В) паспорт относит к переносным осветительным фонарям, системам аварийного освещения и портативной аппаратуре.

Частые вопросы

Чем 6-вольтовые модели (FORS 606, FORS 6045) отличаются от 12-вольтовых по заряду?

У них другое рабочее напряжение (6 В) и другое напряжение подзаряда: циклическое 7,25-7,45 В, буферное 6,8-6,9 В — против 14,5-14,9 В и 13,6-13,8 В у 12-вольтовых моделей серии.

Какая модель в линейке самая компактная?

FORS 12012 — 1,2 А·ч, габариты 98×44×59 мм, масса 0,58 кг, клеммы Faston F1.

Нюансы и грабли

Номинальная ёмкость в паспорте дана при 25°С и 20-часовом разряде; на 10- и 5-часовом разряде та же батарея отдаёт меньше — например, у FORS 1207 это 6,8 и 6,0 А·ч против 7,0 А·ч на 20-часовом режиме.
Максимальный разрядный ток (5 с) у каждой модели свой — от 19,5 А у FORS 12012 до 170 А у FORS 1212; не путать его с номинальным током заряда.
Ток заряда в циклическом режиме — диапазон «номинальный…максимальный», а не одно число: 0,12…0,36 А у FORS 12012, 1,2…3,6 А у FORS 1212.
