ETALON FORS — свинцово-кислотные AGM-аккумуляторы 18-100 А·ч
Свинцово-кислотные необслуживаемые AGM-аккумуляторы ETALON FORS большой ёмкости для РИП и ИБП систем безопасности: 12 В, 18-100 А·ч, болтовые клеммы.
Модели семейства
FORS 121812 В, 18 А·ч — младшая модель линейки на болтовых клеммах.
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 18 А·ч |
| Габариты (Д×Ш×В с клеммами) | 181×77×167 мм |
| Масса | 5,3 кг |
| Клеммы | Ушко под болт и гайку М4-М5,5 |
| Внутреннее сопротивление заряженной батареи (25°C) | 15 мОм |
| Макс. разрядный ток (5 с) | 270 А |
| Ток заряда в циклическом режиме | 1,8…5,4 А |
| Срок службы в буферном режиме | 5 лет |

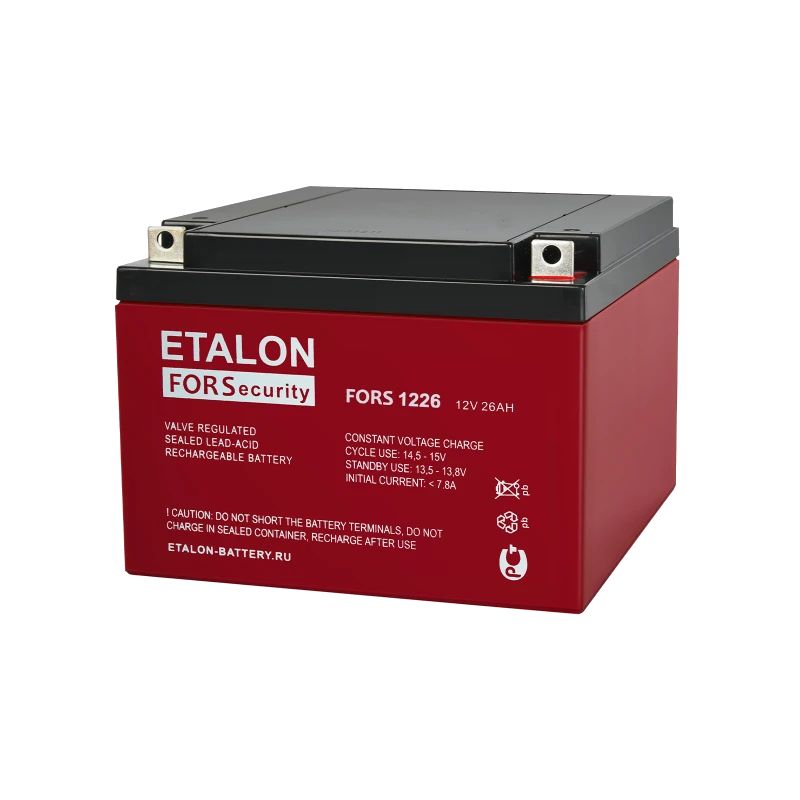

FORS 122612 В, 26 А·ч — компактный корпус 166×175×125 мм.
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 26 А·ч |
| Габариты (Д×Ш×В с клеммами) | 166×175×125 мм |
| Масса | 8,0 кг |
| Клеммы | Ушко под болт и гайку М5-М6 |
| Внутреннее сопротивление заряженной батареи (25°C) | 11 мОм |
| Макс. разрядный ток (5 с) | 375 А |
| Ток заряда в циклическом режиме | 2,6…7,8 А |
| Срок службы в буферном режиме | 5 лет |

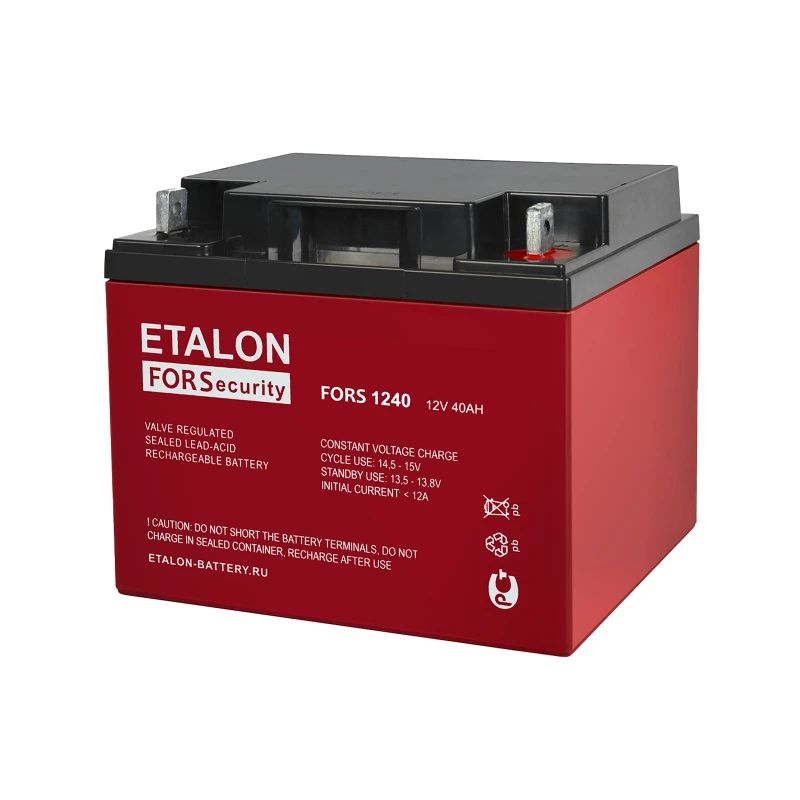

FORS 124012 В, 40 А·ч — увеличенный заявленный срок службы (10 лет).
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 40 А·ч |
| Габариты (Д×Ш×В с клеммами) | 198×166×170 мм |
| Масса | 12,5 кг |
| Клеммы | Ушко под болт и гайку М5,5-М6 |
| Внутреннее сопротивление заряженной батареи (25°C) | 8 мОм |
| Макс. разрядный ток (5 с) | 450 А |
| Ток заряда в циклическом режиме | 4…12 А |
| Срок службы в буферном режиме | 10 лет |

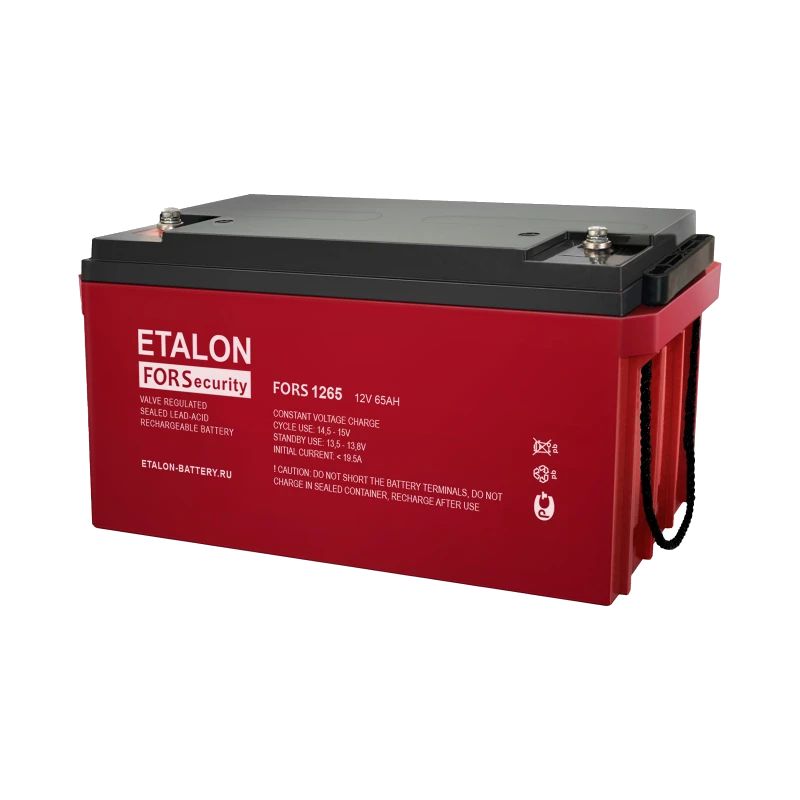

FORS 126512 В, 65 А·ч — резьбовая клемма М6 вместо ушка под болт.
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 65 А·ч |
| Габариты (Д×Ш×В с клеммами) | 350×166×179 мм |
| Масса | 20,4 кг |
| Клеммы | Резьба под болт М6 |
| Внутреннее сопротивление заряженной батареи (25°C) | 6 мОм |
| Макс. разрядный ток (5 с) | 650 А |
| Ток заряда в циклическом режиме | 6,5…19,5 А |
| Срок службы в буферном режиме | 10 лет |

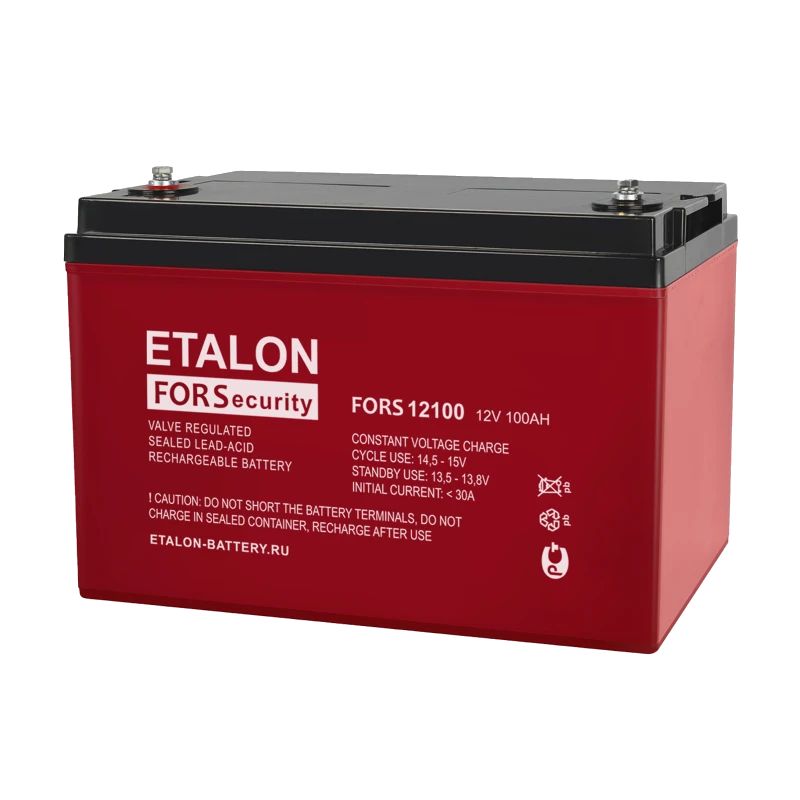

FORS 1210012 В, 100 А·ч — старшая модель линейки, 29 кг.
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 100 А·ч |
| Габариты (Д×Ш×В с клеммами) | 330×171×220 мм |
| Масса | 29,0 кг |
| Клеммы | Резьба под болт М6 |
| Внутреннее сопротивление заряженной батареи (25°C) | 4,5 мОм |
| Макс. разрядный ток (5 с) | 850 А |
| Ток заряда в циклическом режиме | 10…30 А |
| Срок службы в буферном режиме | 10 лет |
Как это работает и подключается
- Циклический заряд — 14,5-14,9 В (-30 мВ/°С), буферный — 13,6-13,8 В (-18 мВ/°С) для всех моделей этой карточки.
- Срок службы в буферном режиме по паспорту растёт с ёмкостью: 5 лет у FORS 1218 и FORS 1226, 10 лет у FORS 1240, FORS 1265 и FORS 12100.
Монтаж
- Клеммы — не Faston, а ушко под болт и гайку (М4-М5,5 у FORS 1218, М5-М6 у FORS 1226, М5,5-М6 у FORS 1240) либо резьба под болт М6 (FORS 1265, FORS 12100); нужен крепёж и инструмент под конкретную модель, а не разъёмный наконечник.
- Диапазон температур по паспорту: хранение от -20 до +50°С, разряд от -15 до +50°С, заряд от -10 до +50°С.
- Масса моделей этой карточки — от 5,3 кг (FORS 1218) до 29,0 кг (FORS 12100); эксплуатация допускается в любом положении, кроме перевёрнутого крышкой вниз.
Примеры
Промежуточная ёмкость 18-26 А·ч
FORS 1218 (18 А·ч, 5,3 кг) и FORS 1226 (26 А·ч, 8,0 кг) — клеммы «ушко под болт и гайку», паспорт указывает применение в системах аварийного освещения, охранной и пожарной сигнализации, контроля и управления доступом.
РИП на 40-65 А·ч для многочасового резерва
FORS 1240 (40 А·ч, 12,5 кг) и FORS 1265 (65 А·ч, 20,4 кг) — клеммы «ушко под болт и гайку М5,5-М6» и «резьба под болт М6» соответственно, под кабельные наконечники, а не под Faston.
Крупный ИБП/панель на 100 А·ч
FORS 12100 — 330×171×220 мм, масса 29,0 кг, клеммы «резьба под болт М6», максимальный разрядный ток (5 с) 850 А.
Частые вопросы
На каких клеммах эти модели?
FORS 1218 — ушко под болт и гайку М4-М5,5, FORS 1226 — М5-М6, FORS 1240 — М5,5-М6, FORS 1265 и FORS 12100 — резьба под болт М6.
Какая масса у самой крупной модели?
FORS 12100 — 29,0 кг при габаритах 330×171×220 мм.
Нюансы и грабли
- Максимальный разрядный ток (5 с) резко растёт с ёмкостью — 270 А у FORS 1218 против 850 А у FORS 12100; кабель и защиту на выходе РИП нужно подбирать под конкретную модель.
- Ток заряда в циклическом режиме — диапазон, а не фиксированное число: 1,8…5,4 А для FORS 1218 и 10…30 А для FORS 12100.
- Внутреннее сопротивление падает с ростом ёмкости (15 мОм у FORS 1218, 4,5 мОм у FORS 12100) — не сравнивать напрямую с малыми моделями FORS на клеммах Faston.
