ETALON FS — свинцово-кислотные AGM-аккумуляторы 1,2-12 А·ч
Бюджетная серия свинцово-кислотных AGM-аккумуляторов ETALON FS для буферного питания систем безопасности: 12 В, 1,2-12 А·ч, клеммы Faston.
Модели семейства
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 1,2 А·ч |
| Габариты (Д×Ш×В с клеммами) | 98×44×59 мм |
| Масса | 0,55 кг |
| Клеммы | Нож F1 (Faston) |
| Внутреннее сопротивление заряженной батареи (25°C) | 90 мОм |
| Макс. разрядный ток (5 с) | 18 А |
| Ток заряда в циклическом режиме | 0,12…0,36 А |
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 2,2 А·ч |
| Габариты (Д×Ш×В с клеммами) | 178×34×66 мм |
| Масса | 0,92 кг |
| Клеммы | Нож F1 (Faston) |
| Внутреннее сопротивление заряженной батареи (25°C) | 50 мОм |
| Макс. разрядный ток (5 с) | 34,5 А |
| Ток заряда в циклическом режиме | 0,22…0,66 А |
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 4,5 А·ч |
| Габариты (Д×Ш×В с клеммами) | 90×70×107 мм |
| Масса | 1,37 кг |
| Клеммы | Нож F1 (Faston) |
| Внутреннее сопротивление заряженной батареи (25°C) | 45 мОм |
| Макс. разрядный ток (5 с) | 60 А |
| Ток заряда в циклическом режиме | 0,45…1,35 А |
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 7 А·ч |
| Габариты (Д×Ш×В с клеммами) | 151×65×100 мм |
| Масса | 1,75 кг |
| Клеммы | Нож F1 (Faston) |
| Внутреннее сопротивление заряженной батареи (25°C) | 32 мОм |
| Макс. разрядный ток (5 с) | 100 А |
| Ток заряда в циклическом режиме | 0,7…2,1 А |
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 12 А·ч |
| Габариты (Д×Ш×В с клеммами) | 151×98×101 мм |
| Масса | 3,2 кг |
| Клеммы | Нож F2 (Faston) |
| Внутреннее сопротивление заряженной батареи (25°C) | 22 мОм |
| Макс. разрядный ток (5 с) | 160 А |
| Ток заряда в циклическом режиме | 1,2…3,6 А |
Как это работает и подключается
- Циклический заряд — 14,5-14,9 В (-30 мВ/°С), буферный — 13,6-13,8 В (-18 мВ/°С) для всех пяти моделей этой карточки.
- Срок службы в буферном режиме по паспорту — 3 года для всех пяти моделей.
- Саморазряд — до 3% ёмкости в месяц при 25°С.
Монтаж

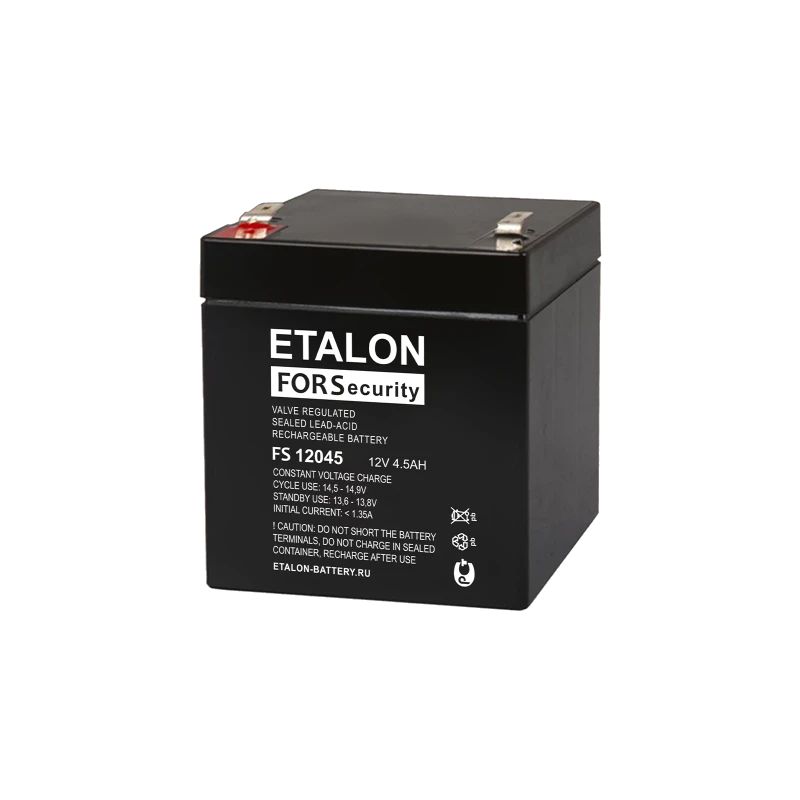

- Клеммы — нож Faston F1 у FS 12012, FS 12022, FS 12045 и FS 1207, F2 у FS 1212.
- Диапазон температур по паспорту: хранение от -20 до +50°С, разряд от -15 до +50°С, заряд от -10 до +50°С.
- Паспорт прямо называет серию FS «бюджетной» и указывает применение на малых токах разряда преимущественно в буферном режиме.
Примеры

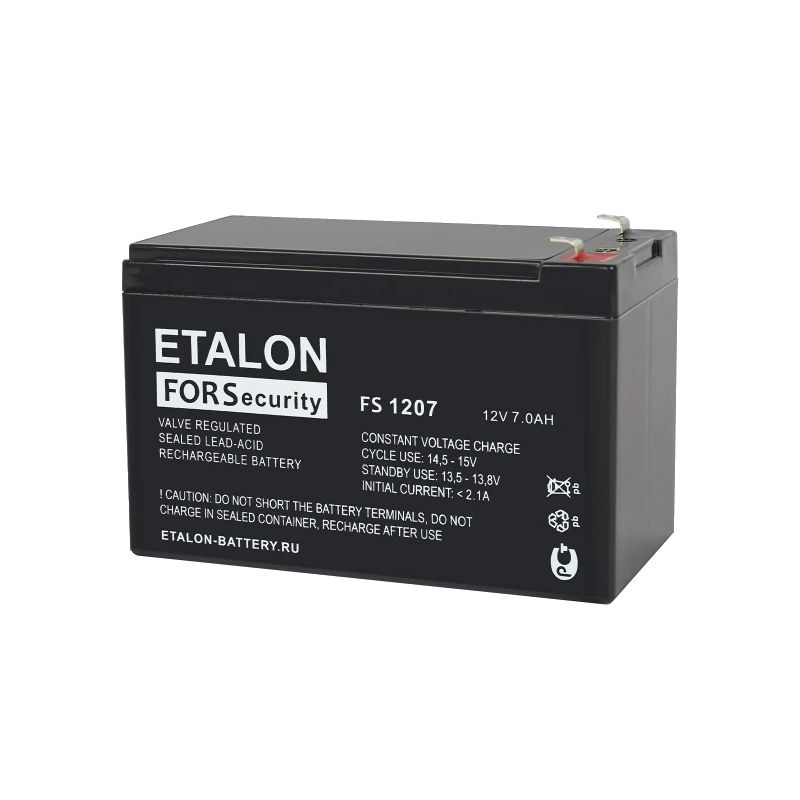

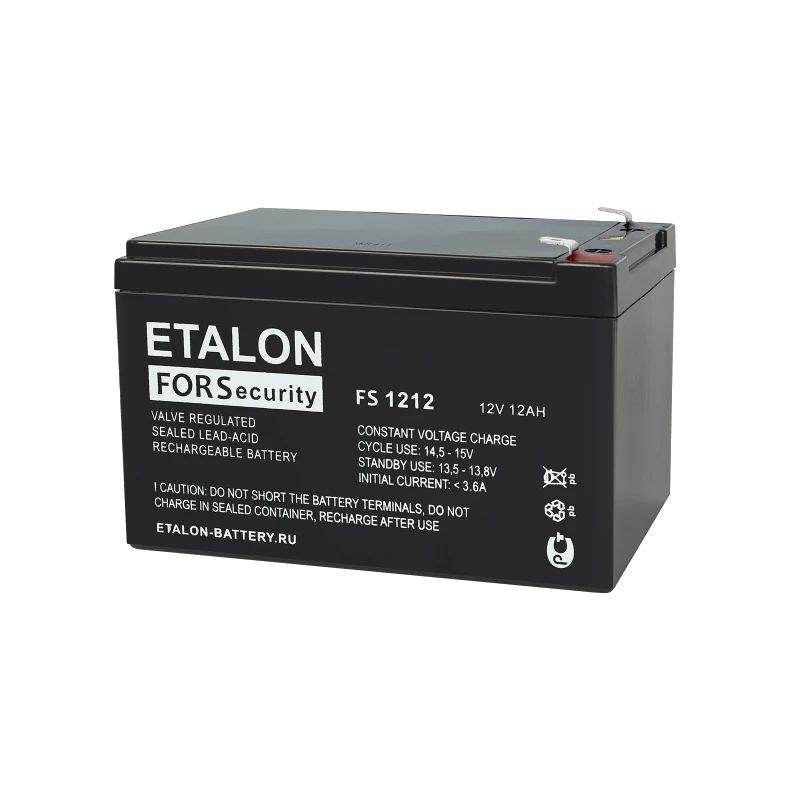

Паспорт называет серию FS «бюджетной», ориентированной на малые токи разряда преимущественно в буферном режиме; FS 1207 (7 А·ч) и FS 1212 (12 А·ч) выпущены в тех же габаритах 151×65×100 и 151×98×101 мм, что типично для этого класса приборов.

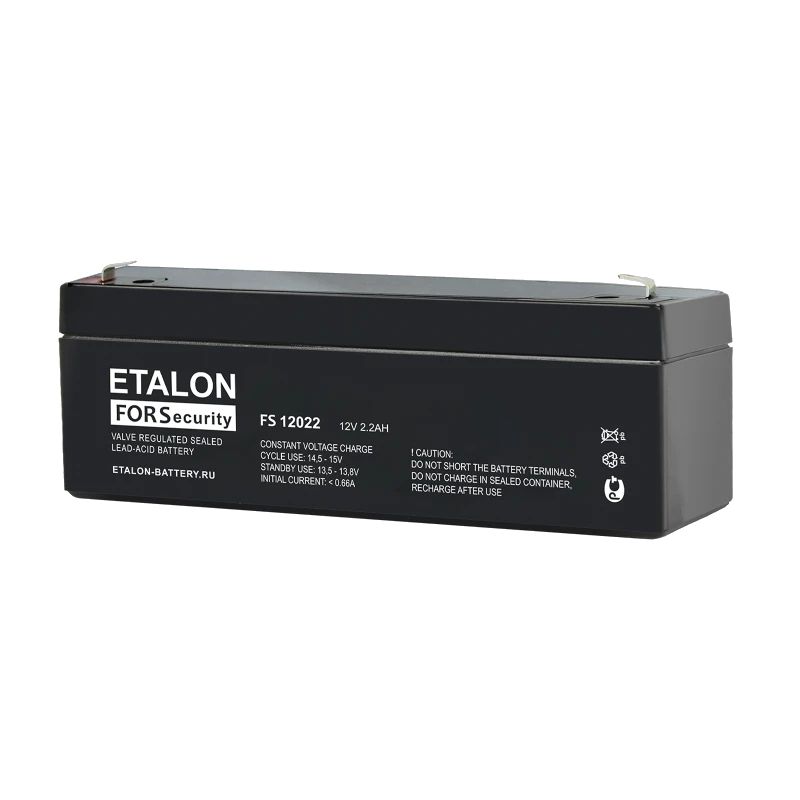

FS 12012 (1,2 А·ч, 98×44×59 мм, 0,55 кг) и FS 12022 (2,2 А·ч, 178×34×66 мм, 0,92 кг) — самые малые ёмкости серии.
Частые вопросы
Что паспорт говорит о позиционировании серии FS?
Паспорт прямо называет FS «бюджетной серией», используемой на малых токах разряда преимущественно в буферном режиме; заявленный срок службы в буферном режиме у моделей этой карточки — 3 года.
Подходят ли клеммы FS 1212 к тем же наконечникам, что у мелких моделей?
Нет — у FS 1212 клемма «Нож F2 (Faston)», у FS 12012/12022/12045/1207 — «Нож F1 (Faston)»; наконечники под F1 и F2 разного размера.
Нюансы и грабли
- Срок службы в буферном режиме у моделей этой карточки — 3 года; при выборе на замену сверяйте паспорт конкретной модели, а не только габариты.
- Ток заряда — диапазон «номинальный…максимальный»: 0,12…0,36 А у FS 12012, 1,2…3,6 А у FS 1212; заряжать иным током паспорт не допускает.
- Максимальный разрядный ток (5 с) — от 18 А у FS 12012 до 160 А у FS 1212, не путать с рабочим током нагрузки.
Документация
- ETALON — Спецификация FS 12012
- ETALON — Спецификация FS 12022
- ETALON — Спецификация FS 12045
- ETALON — Спецификация FS 1207
- ETALON — Спецификация FS 1212
