ETALON FS — свинцово-кислотные AGM-аккумуляторы 17-100 А·ч
Бюджетная серия свинцово-кислотных AGM-аккумуляторов ETALON FS большой ёмкости: 12 В, 17-100 А·ч, болтовые клеммы, для РИП и ИБП систем безопасности.
Модели семейства
FS 121712 В, 17 А·ч — по габаритам и клеммам идентична FS 1218.
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 17 А·ч |
| Габариты (Д×Ш×В с клеммами) | 181×77×167 мм |
| Масса | 4,7 кг |
| Клеммы | Ушко под болт и гайку М4-М5,5 |
| Внутреннее сопротивление заряженной батареи (25°C) | 17 мОм |
| Макс. разрядный ток (5 с) | 245 А |
| Ток заряда в циклическом режиме | 1,7…5,1 А |
| Срок службы в буферном режиме | 3 года |

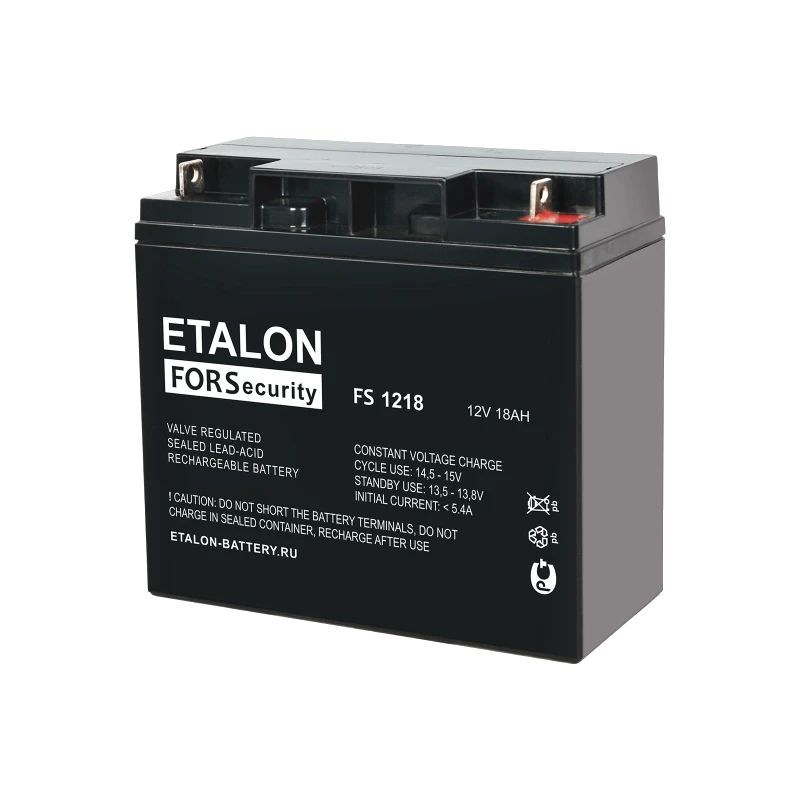

FS 121812 В, 18 А·ч — те же габариты и клеммы, что у FS 1217, чуть выше заявленная ёмкость.
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 18 А·ч |
| Габариты (Д×Ш×В с клеммами) | 181×77×167 мм |
| Масса | 4,7 кг |
| Клеммы | Ушко под болт и гайку М4-М5,5 |
| Внутреннее сопротивление заряженной батареи (25°C) | 17 мОм |
| Макс. разрядный ток (5 с) | 250 А |
| Ток заряда в циклическом режиме | 1,8…5,4 А |
| Срок службы в буферном режиме | 3 года |

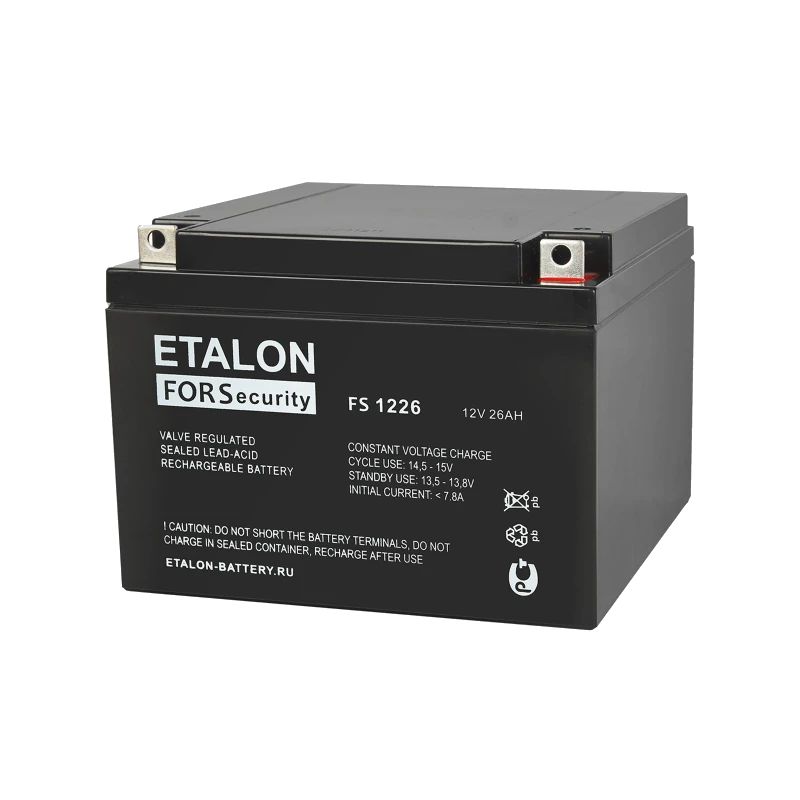

FS 122612 В, 26 А·ч — компактный корпус 166×175×125 мм.
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 26 А·ч |
| Габариты (Д×Ш×В с клеммами) | 166×175×125 мм |
| Масса | 7,5 кг |
| Клеммы | Ушко под болт и гайку М5-М6 |
| Внутреннее сопротивление заряженной батареи (25°C) | 12 мОм |
| Макс. разрядный ток (5 с) | 360 А |
| Ток заряда в циклическом режиме | 2,6…7,8 А |
| Срок службы в буферном режиме | 3 года |

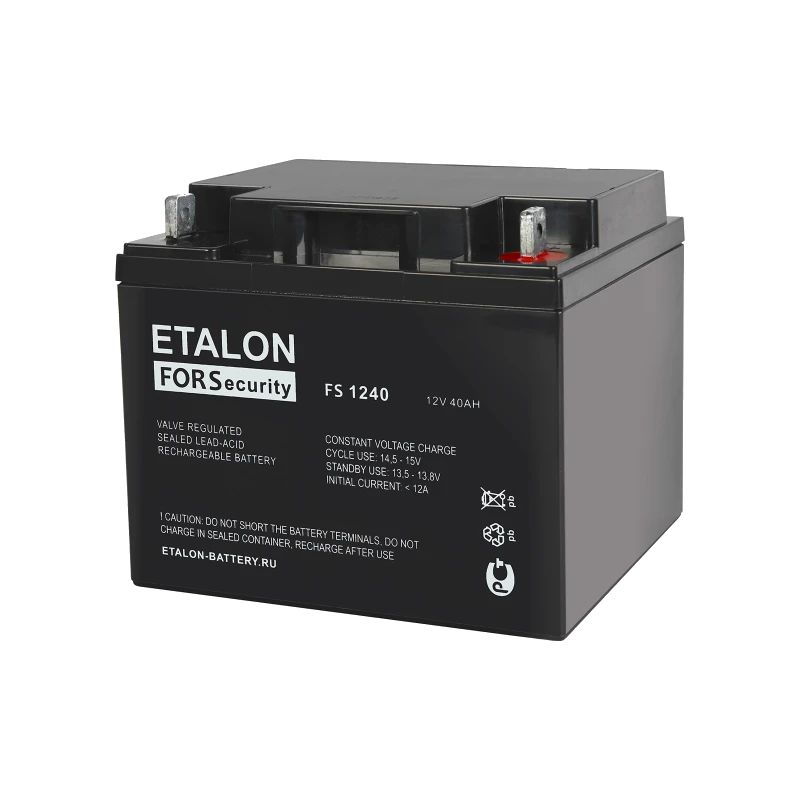

FS 124012 В, 40 А·ч — увеличенный заявленный срок службы (6 лет).
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 40 А·ч |
| Габариты (Д×Ш×В с клеммами) | 198×166×170 мм |
| Масса | 12,1 кг |
| Клеммы | Ушко под болт и гайку М5,5-М6 |
| Внутреннее сопротивление заряженной батареи (25°C) | 9 мОм |
| Макс. разрядный ток (5 с) | 420 А |
| Ток заряда в циклическом режиме | 4…12 А |
| Срок службы в буферном режиме | 6 лет |

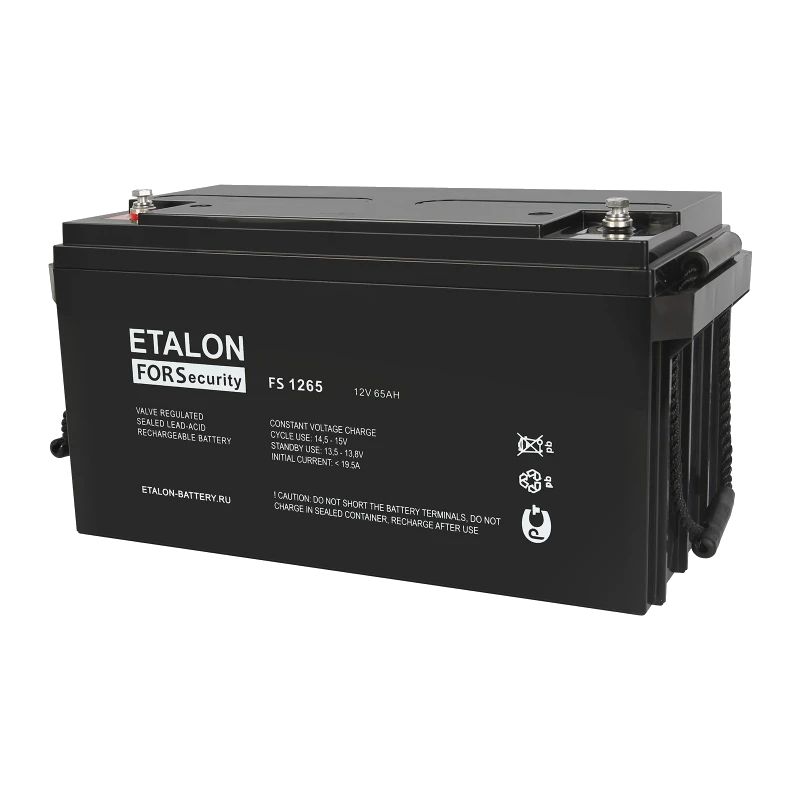

FS 126512 В, 65 А·ч — резьбовая клемма М6 вместо ушка под болт.
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 65 А·ч |
| Габариты (Д×Ш×В с клеммами) | 350×166×179 мм |
| Масса | 19,2 кг |
| Клеммы | Резьба под болт М6 |
| Внутреннее сопротивление заряженной батареи (25°C) | 7 мОм |
| Макс. разрядный ток (5 с) | 650 А |
| Ток заряда в циклическом режиме | 6,5…19,5 А |
| Срок службы в буферном режиме | 6 лет |

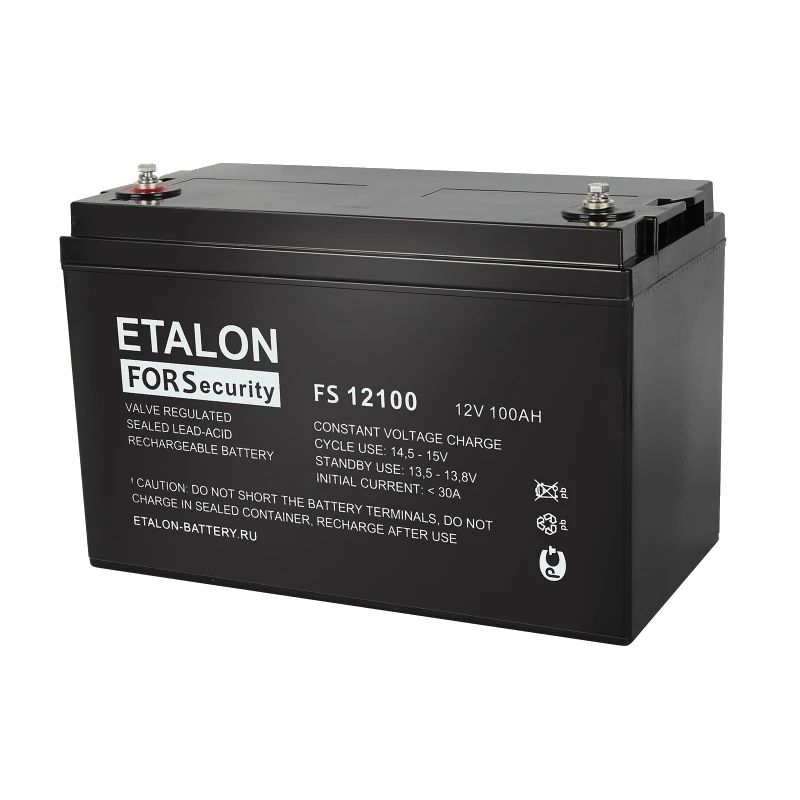

FS 1210012 В, 100 А·ч — старшая модель линейки, 27,5 кг.
| Напряжение / ёмкость (20-ч разряд, 25°C) | 12 В, 100 А·ч |
| Габариты (Д×Ш×В с клеммами) | 330×171×220 мм |
| Масса | 27,5 кг |
| Клеммы | Резьба под болт М6 |
| Внутреннее сопротивление заряженной батареи (25°C) | 4,5 мОм |
| Макс. разрядный ток (5 с) | 800 А |
| Ток заряда в циклическом режиме | 10…30 А |
| Срок службы в буферном режиме | 6 лет |
Как это работает и подключается
- Циклический заряд — 14,5-14,9 В (-30 мВ/°С), буферный — 13,6-13,8 В (-18 мВ/°С) для всех моделей этой карточки.
- Срок службы в буферном режиме по паспорту: 3 года у FS 1217, FS 1218 и FS 1226, 6 лет у FS 1240, FS 1265 и FS 12100.
Монтаж
- Клеммы — ушко под болт и гайку (М4-М5,5 у FS 1217/1218, М5-М6 у FS 1226, М5,5-М6 у FS 1240) либо резьба под болт М6 (FS 1265, FS 12100).
- Диапазон температур по паспорту: хранение от -20 до +50°С, разряд от -15 до +50°С, заряд от -10 до +50°С.
- Масса — от 4,7 кг (FS 1217/1218) до 27,5 кг (FS 12100); эксплуатация допускается в любом положении, кроме перевёрнутого крышкой вниз.
Примеры
Две близкие ёмкости 17 и 18 А·ч
FS 1217 и FS 1218 — одинаковые габариты 181×77×167 мм, масса 4,7 кг и клеммы «ушко под болт и гайку М4-М5,5», расходятся только в заявленной ёмкости (17 и 18 А·ч) и максимальном разрядном токе (245 и 250 А).
РИП на 40-65 А·ч
FS 1240 (40 А·ч, 12,1 кг) и FS 1265 (65 А·ч, 19,2 кг) — клеммы «ушко под болт и гайку М5,5-М6» и «резьба под болт М6» соответственно.
Крупный ИБП на 100 А·ч
FS 12100 — 330×171×220 мм, 27,5 кг, резьба под болт М6, максимальный разрядный ток (5 с) 800 А.
Частые вопросы
На каких клеммах эти модели?
FS 1217 и FS 1218 — ушко под болт и гайку М4-М5,5, FS 1226 — М5-М6, FS 1240 — М5,5-М6, FS 1265 и FS 12100 — резьба под болт М6.
Какой срок службы в буферном режиме у крупных FS?
6 лет у FS 1240, FS 1265 и FS 12100; у FS 1217, FS 1218 и FS 1226 — 3 года.
Нюансы и грабли
- FS 1217 и FS 1218 внешне неотличимы (одинаковые габариты и клеммы) — расходятся только в паспортных цифрах ёмкости и разрядного тока, проверяйте маркировку на корпусе, а не только размер.
- Ток заряда — диапазон, а не фиксированное число: 1,7…5,1 А у FS 1217, 10…30 А у FS 12100.
- Внутреннее сопротивление падает с ростом ёмкости (17 мОм у FS 1217/1218, 4,5 мОм у FS 12100) — не сравнивать напрямую с малыми моделями FS на клеммах Faston.
Документация
- ETALON — Спецификация FS 1217
- ETALON — Спецификация FS 1218
- ETALON — Спецификация FS 1226
- ETALON — Спецификация FS 1240
- ETALON — Спецификация FS 1265
- ETALON — Спецификация FS 12100
