APIX 10ZBullet — уличные цилиндрические IP-камеры с 10-кратным zoom-объективом

Серия уличных камер с моторизованным 10-кратным объективом и ИК-подсветкой. Исполнения E5 (5 Мпикс), S2 и S2 II (2 Мпикс) различаются матрицей, питанием и портами.

Модели семейства

APIX 10ZBullet / E55-мегапиксельная камера с питанием 12 В или PoE; один тревожный вход и один выход.

Матрица	1/2.8'' progressive scan CMOS 5M; 5 Мпикс (2592 х 1944)
Объектив	10-кратный, 5 – 50 мм, F2.0, моторизованный с автофокусом; углы обзора 50° — 7,7°
ИК-подсветка	до 80 м, 850 нм
Питание	12 В пост. / PoE (IEEE802.3af); потребление 10 Вт
Тревожные контакты	1 вход, 1 выход
Температура	от –60°С до +55 °С
Корпус	уличный (IP67), вандалозащищенный (IK10)
Вес	1450 г

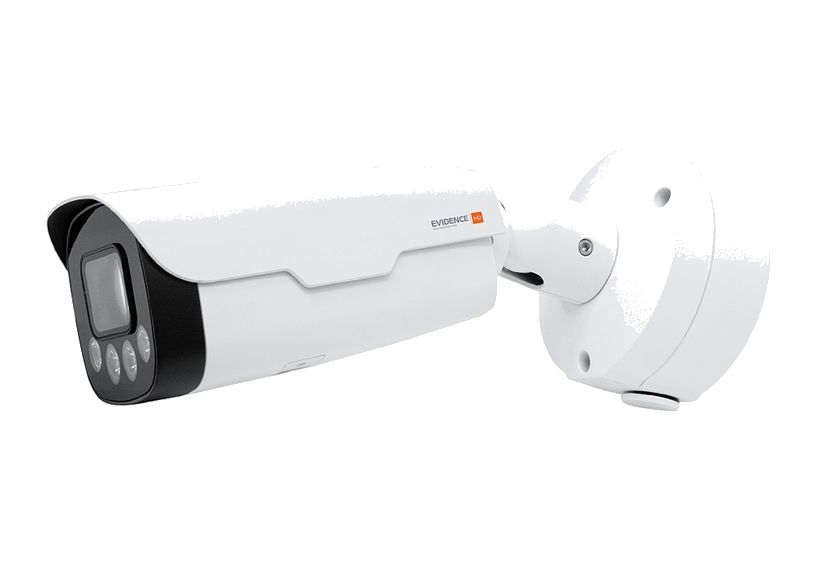

APIX 10ZBullet / S22-мегапиксельная камера StarLight с питанием 12 В пост., 24 В перем. или HPoE, с RS485 и аналоговым BNC-выходом.

Матрица	1/2.8'' Sony Starvis IMX307 CMOS 2M; 2 Мпикс (1920 x 1080)
Объектив	4,7 – 47 мм, моторизованный с автофокусом; углы обзора 65° (wide) — 9° (tele)
ИК-подсветка	до 100 м, 850 нм
Питание	12 В пост. / 24 В перем. / HPoE (IEEE802.3 at); потребление 13,7 Вт
Тревожные контакты	2 входа, 1 релейный выход
Интерфейсы	RS485; композитный BNC; 1 аудиовход, 1 аудиовыход
Температура	от -50°С до +60°С
Корпус	уличный, IP67
Вес	1650 г

APIX 10ZBullet / S2 II2-мегапиксельная камера с частотой кадров 60 в секунду; питание 12 В пост. или HPoE, кронштейн с монтажной коробкой.

Матрица	1/2.8'' Progressive Scan CMOS 2M; 2 Мпикс (1920 х 1080)
Объектив	10-кратный, 5 – 50 мм, моторизованный с автофокусом; углы обзора 55° (wide) — 4,7° (tele)
Частота кадров	60 кадров / сек.
ИК-подсветка	до 100 м, 850 нм
Питание	12 В пост. / HPoE (IEEE802.3 at); потребление 13 Вт
Тревожные контакты	2 входа, 1 релейный выход
Интерфейсы	RS485; композитный BNC; 1 аудиовход, 1 аудиовыход
Температура	от -50 до +60 °С
Корпус	уличный (IP67), антивандальный (IK10), кронштейн с монтажной коробкой
Вес	1930 г

Как это работает и подключается

Камеры настраиваются через веб-интерфейс; IP-адрес назначают программой EVIDENCE Starter (поиск камер в локальной сети), адрес по умолчанию 192.168.0.250, имя пользователя Admin, пароль 1234.
Приближение и фокус регулируются программно через веб-интерфейс на странице просмотра; у E5 есть кнопка автофокусировки.
Аналитика по руководствам: E5 — пересечение линии, вход в зону, праздношатание, направление движения; S2 II — пересечение линии, вход в зону, обнаружение лиц; S2 — пересечение линии, вход в зону, подсчёт людей, обнаружение лиц.
Поддерживаются карты Micro SD для локальной записи (у E5 и S2 II — до 256 ГБ).

Монтаж

Разметить места отверстий по монтажному шаблону из комплекта, просверлить, вставить дюбели и закрепить камеру самонарезающими винтами; направление изменить, ослабив фиксирующие винты кронштейна, затем затянуть обратно.
E5: монтажное кольцо крепят надписью TOP в свою сторону; при монтаже на стену TOP должна быть сверху. Кольцо должно стоять на прочной поверхности, выдерживающей массу камеры; винты и дюбели из комплекта подходят не для всех материалов.
Сеть: кабель категории 5 или выше, для лучшего качества длина не более 100 метров. Разъём RJ-45 закрывают влагозащитной муфтой из комплекта.
Внешнее питание подключают к клеммной колодке или разъёму питания; при 12 В пост. строго соблюдать полярность.
Аудио: к аудиовходу — микрофон, к аудиовыходу — усилитель или динамики; и то и другое со своим источником питания.
Карту памяти ставят через панель в нижней части корпуса (S2, S2 II) или в разъём камеры (E5).

Примеры

Наблюдение за удалённым участком

Руководство называет камеры предназначенными для круглосуточного наблюдения: 10-кратный моторизованный объектив позволяет рассмотреть детали на значительном отдалении.

Питание по одному кабелю

E5 питается по PoE (IEEE802.3af), S2 и S2 II — по HPoE (IEEE802.3 at); для этого в сети нужен соответствующий коммутатор или инжектор.

Частые вопросы

Какой логин и пароль у камеры по умолчанию?

В руководстве указаны IP-адрес 192.168.0.250, имя пользователя Admin и пароль 1234; маска подсети 255.255.255.0, шлюз 192.168.0.1.

Чем S2 отличается от S2 II?

По руководствам: S2 — матрица Sony Starvis IMX307, углы обзора 65° — 9°, питание допускает 24 В перем.; S2 II — 60 кадров/сек, углы 55° — 4,7°, ONVIF Profile S, G, T, питание 12 В пост. или HPoE.

Где взять программу для поиска камеры?

Руководство S2 отсылает к файлу EvidenceStarter.exe на сайте www.e-vidence.ru/downloads/starter.

Нюансы и грабли

Питание по PoE/HPoE не заработает, если в сети нет PoE/HPoE-коммутатора или инжектора.
После установки карты памяти камеру нужно перезагрузить; извлекать карту только при отключённом питании (указание для S2 и S2 II).
Сброс настроек отличается: у E5 кнопку удерживают 5 секунд; у S2 и S2 II — 15 секунд, в течение 10 минут после подачи питания.
Не направлять объектив на яркие объекты (осветительные приборы) надолго; не ставить камеру рядом с мерцающими осветителями, нагревательными элементами, источниками сильного электромагнитного излучения, при пыли, копоти или парах агрессивных веществ.
Камеру не открывать и самостоятельно не ремонтировать: изделие не содержит частей, допускающих ремонт потребителем; изменения конструкции и следы ремонта неуполномоченными лицами лишают права на гарантию.
Для очистки корпуса — сухая мягкая ткань, при сильных загрязнениях — разбавленное нейтральное моющее средство; сильные растворители запрещены.
