APIX 12ZDome — уличные поворотные IP-камеры с 12-кратным zoom-объективом

Компактные уличные PTZ-камеры с настенным кронштейном в комплекте. Исполнения E3 Ext и E3 Ext II — 3 Мпикс, E5 Ext — 5 Мпикс; питание 12 В или по High PoE.

Модели семейства

APIX 12ZDome / E3 Ext3 Мпикс, ИК-подсветка до 30 м, кодек H.264, блок питания 12 В в комплекте.

Матрица	1/2.8'' Sony IMX124 CMOS 3М; 3 Мпикс (2048 х 1536)
Объектив	12-кратный, 4,7 – 56,4 мм, моторизованный с автофокусом; углы обзора 70° (wide) – 7° (tele)
ИК-подсветка	до 30 м, 850 нм
Поворот	панорамирование 360° (непрерывно); наклон от 0 до 98°
Предустановки	255 предустановок, 6 траекторий слежения, 12 туров, 12 линий сканирования
Питание	12 В пост. (блок питания в комплекте) / High PoE; потребление 25 Вт макс.
Температура	от -45°С до +60 °С; IP66
Карта памяти	Micro SD

APIX 12ZDome / E3 Ext II3 Мпикс, H.265, ИК-подсветка до 100 м, видеоаналитика и автослежение.

Матрица	1/2.8'' Sony IMX124 CMOS 3М; 3 Мпикс (2048 х 1536)
Объектив	12-кратный, 4,7 — 56,4 мм, моторизованный с автофокусом; углы обзора 69.7°(wide) — 7.56° (tele)
ИК-подсветка	до 100 м, 850 нм
Питание	12 В пост. (б/п в комплекте) / HPoE (IEEE802.3 at); потребление 25 Вт макс.
ONVIF	версия 2.6, Profile S
Видеоаналитика	пересечение линии, вход в зону, превышение скорости, неправильная парковка, направление движения, оставленные / пропавшие предметы
Температура	от -45°С до +60 °С
Корпус	всепогодный уличный IP66, IK10; вес 1500 г

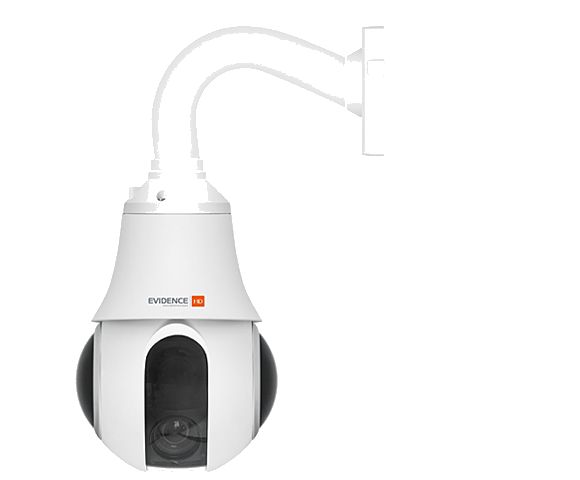

APIX 12ZDome / E5 Ext5 Мпикс, аппаратный WDR 120 дБ, работа до −60 °С.

Матрица	1/2.8'' Sony Starvis IMX335 CMOS 5М; 5 Мпикс (2560 x 1920)
Объектив	12-кратный, 4,7 — 56,4 мм, моторизованный с автофокусом; углы обзора 69.7°(wide) — 7.56° (tele)
ИК-подсветка	до 100 м, 850 нм
WDR	аппаратная система WDR — 120 дБ
Питание	12 В пост. (б/п в комплекте) / HPoE (IEEE802.3 at); потребление 25 Вт макс.
ONVIF	версия 17.06, Profile S
Температура	от −60 до +60 °С
Корпус	IK10, IP66, грозозащита 4 кВ; вес камеры 1500 г, кронштейна 450 г

Как это работает и подключается

Заводские параметры: IP-адрес 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя пользователя Admin, пароль 1234.
Тревожные контакты: два входа и один релейный выход; есть линейный аудиовход и линейный аудиовыход (RCA).
Действия при тревоге: активация тревожного выхода, переход к предустановке, отправка кадров по e-mail, запись на карту памяти.
Видеоаналитика (E3 Ext II и E5 Ext): пересечение линии, вход в зону, превышение скорости, неправильная парковка, направление движения, оставленные / пропавшие предметы; поддерживаются области приоритетного просмотра.

Монтаж

Сначала закрепить кронштейн на монтажной поверхности и протянуть кабели питания, сети, тревожных контактов и аудио; поверхность должна выдерживать общую массу камеры.
Затем подключить питание, сетевой кабель, тревожные контакты и аудио, закрепить камеру на кронштейне и затянуть фиксирующие винты (у E5 Ext — через переходник из комплекта).
Сеть: Ethernet-кабель категории 5 и выше, длина не более 100 метров. Зелёный индикатор Link — есть связь, мигающий оранжевый Activity — идёт обмен данными.
Внешний источник 12 В пост. подключается к разъёму питания; питание по High PoE — через коммутатор с поддержкой High PoE или инжектор.
К аудиовходу — микрофон, к аудиовыходу — усилитель или динамики; оба со своим питанием.

Примеры

Городской объект на стене здания

Руководство позиционирует камеры как универсальные уличные PTZ для круглосуточного наблюдения в городе; кронштейн для установки на стену идёт в комплекте.

Питание по одному кабелю

Вместо блока питания 12 В можно подать питание по High PoE (HPoE) — нужен коммутатор с поддержкой High PoE или PoE-инжектор.

Частые вопросы

Входит ли блок питания в комплект?

Да, во всех трёх руководствах в комплекте указан блок питания 100-240 В перем. тока; питание камеры — 12 В пост.

Чем E5 Ext отличается от E3 Ext II?

По руководствам: матрица 5 Мпикс (2560 x 1920) вместо 3 Мпикс, аппаратный WDR 120 дБ вместо цифрового D-WDR, рабочая температура до −60 °С вместо −45 °С.

Нюансы и грабли

Слот Micro SD внутри камеры: винты на задней части поворотного модуля раскрутить и снять крышку. Допустимый объём в руководствах противоречив: в таблице E3 Ext II и E5 Ext — до 128 Гб, в разделе об установке — до 64 Гб; безопаснее ориентироваться на меньшее.
Сброс настроек: снять крышку задней части поворотного модуля, кнопку сброса держать 5 секунд; после перезагрузки камера снова доступна по адресу по умолчанию.
Без коммутатора с High PoE или PoE-инжектора питание по сетевому кабелю не заработает.
E3 Ext и E3 Ext II — разные устройства: у E3 Ext ИК-подсветка до 30 м и H.264, у E3 Ext II — до 100 м и H.265.
