APIX 18ZBox — корпусные IP-камеры 2 Мпикс с 18-кратным zoom-объективом для помещений

Корпусные камеры для охранного видеонаблюдения в помещениях с моторизованным объективом 4,7 – 84,6 мм. M2 подключается по витой паре с PoE, M2 SFP — по оптике через сменный SFP-модуль.

Модели семейства

APIX 18ZBox / M2Порт Ethernet RJ-45 с поддержкой PoE; питание 12 В пост., 24 В перем. или PoE.

Матрица	1/2.8'' Sony Progressive CMOS 2M; 2 Мпикс (1920 х 1080)
Объектив	18-кратный, 4,7 – 84,6 мм, моторизованный с автофокусом, F1.6 – 2.8; угол обзора 61,5° (1х) – 3,3° (18х)
Чувствительность	0,2 лк (цвет) / 0,02 лк (ч/б)
Сеть	10/100Mbit Ethernet (с поддержкой PoE)
Питание	12 В пост. / 24 В перем. / PoE; потребление 6 Вт
Тревожные контакты	1 вход, 1 релейный выход
Карта памяти	Micro SD/SDHC объёмом до 32 Гб
Условия	для помещений; от -10 до +50 °С
Вес	390 г

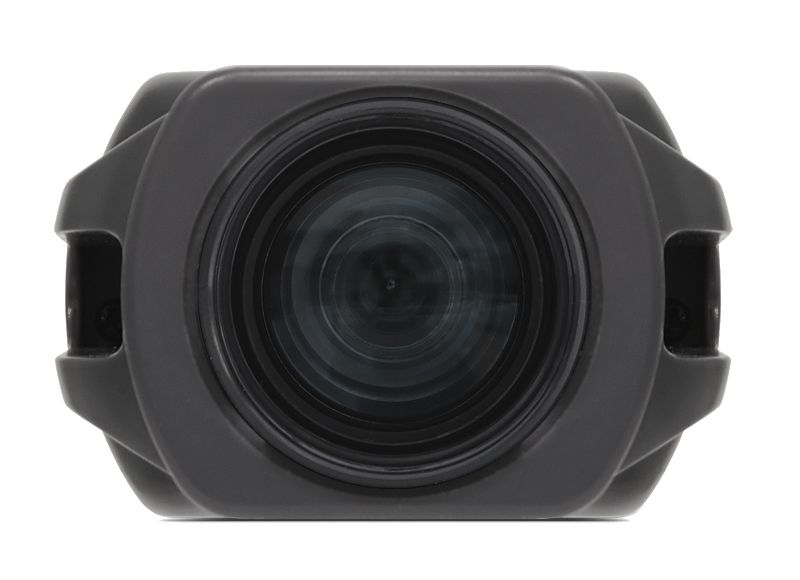

APIX 18ZBox / M2 SFPВместо RJ-45 — гнездо под сменный SFP-модуль (в комплект не входит); питание только 12 В пост. или 24 В перем.

Матрица	1/2.8'' Sony Progressive CMOS 2M; 2 Мпикс (1920 х 1080)
Объектив	18-кратный, 4,7 – 84,6 мм, моторизованный с автофокусом, F1.6 – 2.8; угол обзора 61,5° (1х) – 3,3° (18х)
Сеть	разъём для SFP-модуля; по словам производителя, через модуль данные могут идти на расстояние до 120 км
Питание	12 В пост. / 24 В перем.; потребление 6 Вт
Тревожные контакты	1 вход, 1 релейный выход
Карта памяти	Micro SD/SDHC объёмом до 64 Гб
Условия	для помещений; от -10 до +50 °С
Вес	390 г

Как это работает и подключается

Сетевые параметры по умолчанию: IP-адрес 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя пользователя Admin, пароль 1234, HTTP-порт 80, RTSP-порт 554, UPnP включён.
Одновременно передаются четыре потока видео; форматы H.264 и M-JPEG.
Приближение и фокус регулируются в веб-браузере кнопками на странице просмотра.
Композитный аналоговый видеовыход BNC выводит картинку на аналоговый монитор; аудио — линейный вход / вход микрофона и линейный выход (разъёмы 3.5 мм).

Монтаж

Питание 12 В пост. или 24 В перем. подключают к разъёмам на задней панели через клеммную колодку из комплекта; при правильном подключении загорается зелёный индикатор питания.
При питании 12 В пост. строго соблюдать полярность.
M2: кабель категории 5, длина не более 100 метров; в некоторых случаях при подключении напрямую к ПК нужен перекрёстный (crossover) кабель.
M2 SFP: вставить SFP-модуль в гнездо и надавить до щелчка, снять пылезащитные заглушки и подключить кабель; индикаторы рядом с гнездом: LINK — соединение, ACT — передача данных.
Карта памяти ставится в слот на задней панели.

Примеры

Помещение с дальним объектом

Объектив с 18-кратным увеличением нужен там, где нужно детально рассматривать объекты, удалённые от камеры, внутри здания.

Длинная линия по оптике

M2 SFP подключают через SFP-модуль, выбранный по типу кабеля и расстоянию до принимающего устройства.

Частые вопросы

Есть ли в камере ИК-подсветка?

Нет: в характеристиках ИК-подсветка отмечена прочерком; день/ночь — механический ИК-фильтр.

Можно ли поставить камеру на улице?

Производитель указывает корпус «для помещений» и рабочую температуру от -10 до +50 °С.

Нюансы и грабли

Для питания по PoE (только M2) в сети должен быть PoE-коммутатор или инжектор.
SFP-модуль для M2 SFP приобретается отдельно; рекомендованы модули EVIDENCE серии GL. Параметры модуля должны соответствовать типу кабеля и модулю на другом конце линии, а длина линии не должна превышать максимально допустимой.
Оптические разъёмы держать чистыми и закрытыми заглушками до подключения, кабель не гнуть слишком сильно.
M2 SFP: после установки карты памяти камеру необходимо перезагрузить.
Сброс: кнопку сброса держать 5 секунд (у M2 SFP — тонким инструментом); камера перезагружается 30 секунд.
