APIX 22ZBox — корпусные 8-мегапиксельные IP-камеры с 22-кратным zoom-объективом

Металлические корпусные камеры 4K с объективом 6,4 – 138,5 мм и P-Iris, без ИК-подсветки. На улице — только в гермокожухе. Питание 12 В, 24 В перем. или PoE.

Модели семейства

APIX 22ZBox / M8Камера 8 Мпикс, 25 кадров/сек; рабочая температура от –10 до +55 °С.

Матрица	1/1.8'' Sony Exmor IMX334 CMOS 8M; 8 Мпикс
Объектив	22-кратный, 6,4 — 138,5 мм, моторизованный с автофокусировкой, F1.5, P-Iris; углы обзора: гор. 64° — 3°, верт. 37° — 2°
Чувствительность	0,006 лк (цвет) / 0,0006 лк (ч/б)
Частота кадров	25 кадров/сек.
WDR	аппаратная система WDR — 120 дБ
Питание	12 В пост. / 24 В перем. / PoE (IEEE802.3 af); потребление 14 Вт
Порты	2 тревожных входа, 1 релейный выход, RS485, аудио Mini Jack 3,5 мм
Температура	от –10°С до +55°С
Вес	645 г

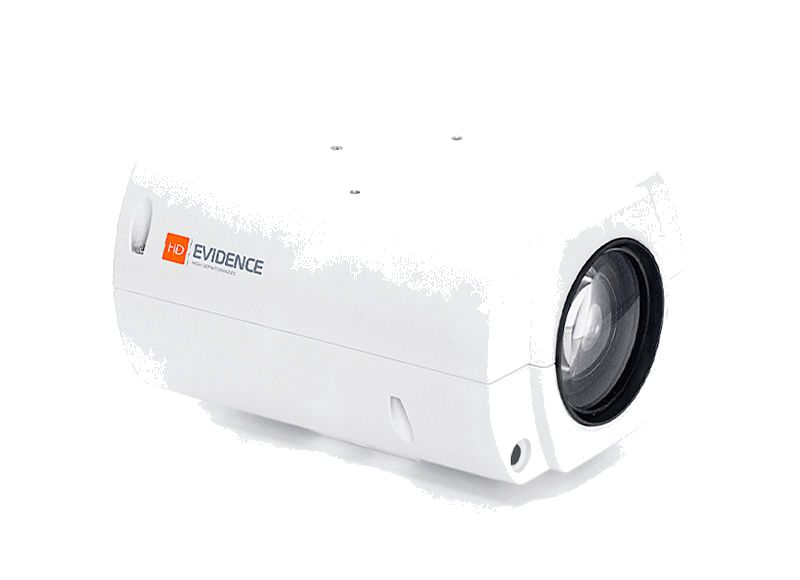

APIX 22ZBox / M8 IIВторая версия: 30 кадров/сек, расширенная видеоаналитика, ONVIF Profile S/G/T/M, рабочая температура от –30 до +50 °С.

Матрица	1/1.8'' Sony Exmor CMOS; 8 Мпикс
Объектив	22-кратный, 6,4 — 138,5 мм, моторизованный с автофокусировкой, F1.5, P-Iris; углы обзора: гор. 64° — 3°, верт. 37° — 2°
Частота кадров	30 кадров/сек.
Питание	12 В пост. / 24 В перем. / PoE (IEEE802.3 af); потребление 14 Вт
Видеоаналитика	классификация объектов (человек / транспортное средство), обнаружение лиц, трекинг и подсчёт людей, обнаружение автомобильных номеров
ONVIF	Profile S/G/T/M
Температура	от –30°С до +50°С
Вес	650 г

Как это работает и подключается

Заводские параметры: IP-адрес 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя пользователя Admin, пароль 1234.
Четыре потока видео передаются одновременно; кодеки H.265, H.264, M-JPEG.
Приближение и фокус регулируются в веб-браузере кнопками на странице просмотра.
RS485 (D+ / D-) служит для подключения внешнего устройства управления; тестовый выход BNC выводит изображение на аналоговый монитор.

Монтаж

В комплекте — крепление камеры на кронштейн или в кожух и клеммная колодка питания.
Питание 12 В пост. или 24 В перем. подключается к разъёму на задней панели через колодку из комплекта; при правильном подключении горит индикатор PWR. При 12 В пост. соблюдать полярность.
Сеть: Ethernet-кабель категории 5 и выше, не более 100 метров.
Для питания по PoE камеру подключают к коммутатору с поддержкой PoE или к инжектору.
К аудиовходу — микрофон, к аудиовыходу — усилитель или динамики, оба с собственным питанием.

Примеры

Дальний обзор в помещении

Автофокусный объектив 22-кратного увеличения позволяет детально рассматривать объекты на значительном расстоянии от камеры.

Уличная установка

Производитель допускает использование на улице только внутри гермокожуха, соответствующего условиям.

Частые вопросы

Чем M8 II отличается от M8?

По документации: 30 вместо 25 кадров/сек, расширенная аналитика (классификация, лица, номера), ONVIF Profile S/G/T/M и рабочая температура от –30 до +50 °С вместо –10 … +55 °С.

До какого объёма карта памяти?

MicroSD до 128 Гб.

Нюансы и грабли

Для тестового выхода BNC нужен кабель-переходник с разъёмом BNC, он в комплект не входит.
После установки карты памяти камеру нужно перезагрузить; карту извлекать только при отключённом питании.
Сброс: тонким инструментом нажать кнопку сброса и держать 5 секунд; перезагрузка занимает 30 секунд.
Разрешение в документах записано с расхождением (3846 x 2180 и 3864 x 2180); ориентируйтесь на класс 8 Мпикс.
ИК-подсветки у камеры нет.

Документация

Evidence — руководство по эксплуатации APIX 22ZBox / M8
Evidence — руководство по эксплуатации APIX 22ZBox / M8 II
