APIX 22ZBullet — уличные IP-камеры с 22-кратным zoom-объективом и ИК-подсветкой до 200 м

Цилиндрические уличные камеры с 22-кратным моторизованным объективом. S2 SFP и S4 SFP имеют комбинированный порт (витая пара или оптика через SFP), S2 SUP — только Ethernet с HPoE.

Модели семейства

APIX 22ZBullet / S2 SFP2 Мпикс, 50 кадров/сек; порт RJ-45 и слот под SFP-модуль для оптики; питание только 24 В перем.

Матрица	1/2'' Sony IMX385 Progressive CMOS 2М; 2 Мпикс (1920 x 1080)
Объектив	6,5 – 143 мм, моторизованный с автофокусом; углы обзора 59° (wide) — 3° (tele)
ИК-подсветка	до 200 м, 850 нм
Сеть	RJ45 или оптика (SM 2xFC) через SFP-модуль SM 2xLC (в комплект не входит)
Питание	24 В перем.; потребление 19,4 Вт
Карта памяти	Micro SD до 128ГБ
Температура	от -50°С до +60°С
Корпус	уличный, IP67; вес 3700 г

APIX 22ZBullet / S2 SUPТо же 2-мегапиксельное исполнение, но с одним портом 10/100 Ethernet и питанием 24 В перем. или HPoE.

Матрица	1/2'' Sony IMX385 Progressive CMOS 2М; 2 Мпикс (1920 x 1080)
Объектив	6,5 – 143 мм, моторизованный с автофокусом; углы обзора 59° (wide) — 3° (tele)
ИК-подсветка	до 200 м, 850 нм
Сеть	10/100 Mbit Ethernet (RJ45)
Питание	24 В перем. / HPoE (IEEE802.3 at); потребление 19,4 Вт
ONVIF	версия 17.12, Profile S
Карта памяти	Micro SD до 256 ГБ
Температура	от -50°С до +60°С
Корпус	уличный, IP67; вес 3700 г

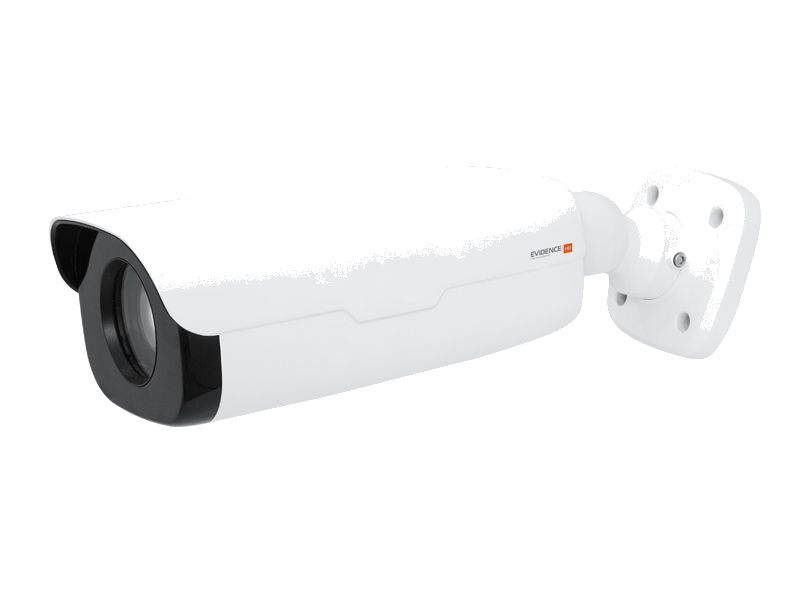

APIX 22ZBullet / S4 SFP4 Мпикс; комбинированный порт витая пара / оптика; питание 24 В перем. или HPoE.

Матрица	1/1.8'' Progressive Scan CMOS; 4 Мпикс (2688 x 1520)
Объектив	22-кратный, 6,5 – 143 мм, моторизованный с автофокусом; углы обзора 60° (wide) — 3,5° (tele)
ИК-подсветка	до 150 м, 850 нм
Сеть	RJ45 или оптика (SM 2xFC) через SFP-модуль SM 2xLC (в комплект не входит)
Питание	24 В перем. / HPoE (IEEE802.3 at); потребление 15 Вт
Частота кадров	максимум 30 кадров / сек.
ONVIF	Profile S, Profile G, Profile T
Карта памяти	Micro SD до 256 ГБ
Корпус	уличный, IP67; от –50 до +60 °С; вес 3700 г

Как это работает и подключается

Заводские сетевые параметры: IP-адрес 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя пользователя Admin, пароль 1234.
Приближение и фокус регулируются через веб-интерфейс на странице просмотра видео.
Аналитика по руководствам: S2 SFP и S2 SUP — пересечение линии, вход в зону, подсчёт людей, обнаружение лиц; S4 SFP — пересечение линии, вход в зону, обнаружение лиц.
Аналоговый видеовыход BNC выводит изображение на аналоговый монитор; есть RS485, один аудиовход и один аудиовыход, 2 тревожных входа и 1 релейный выход.

Монтаж

Места отверстий отметить по монтажному шаблону, вставить дюбели, закрепить камеру самонарезающими винтами; направление меняют, ослабив фиксирующие винты кронштейна, затем их затягивают.
Сеть по витой паре: кабель категории 5 или выше, длина не более 100 метров; RJ-45 защищают влагозащитной муфтой из комплекта.
Оптика (исполнения SFP): раскрутить винты задней панели, выдвинуть внутреннюю часть камеры по направляющим, установить SFP-модуль SM с разъёмом 2xLC, снять пылезащитные заглушки, подключить кабели 2xLC, закрыть корпус и подключить оптоволокно к разъёмам 2xFC.
Питание 24 В перем. подключается к жгуту питания: вход 1, вход 2 и земля.
Для доступа к разъёму карты Micro SD в S2 SFP нужно раскрыть корпус камеры.

Примеры

Дальний периметр

22-кратный объектив и ИК-подсветка до 200 м (S2) или 150 м (S4) рассчитаны на контроль областей на значительном отдалении от места установки.

Линия по оптике

В исполнениях SFP в камеру ставят SFP-модуль SM с разъёмом 2xLC и подключают оптоволокно к разъёмам 2xFC на корпусе.

Частые вопросы

Можно ли питать 22ZBullet / S2 SFP по PoE?

По руководству — нет: для S2 SFP указано питание 24 В перем. HPoE (IEEE802.3 at) заявлен у S2 SUP и S4 SFP.

Какую дальность подсветки заявляют?

До 200 м у S2 SFP и S2 SUP и до 150 м у S4 SFP.

Нюансы и грабли

SFP-модуль в комплект не входит; рекомендованы модули EVIDENCE GL-10GT, GL-14GT, GL-15GT, GL-16GT. Оптические разъёмы держать закрытыми заглушками и чистыми, кабель не гнуть слишком сильно.
S2 SFP питается только от 24 В перем.; HPoE есть у S2 SUP и S4 SFP, для него в сети нужен PoE-коммутатор или инжектор.
После установки карты памяти камеру перезагрузить; карту извлекать только при отключённом питании.
Сброс настроек: раскрыть корпус, в течение 10 минут после подачи питания нажать и удерживать кнопку сброса 15 секунд.
Между разделами руководства S4 SFP есть разнобой: в характеристиках матрица указана как 2M, в описании и разрешении — 4 Мпикс (2688 x 1520); уточнять по маркировке изделия.

Документация

Evidence — руководство по эксплуатации APIX 22ZBullet / S2 SFP
Evidence — руководство по эксплуатации APIX 22ZBullet / S2 SUP
Evidence — руководство по эксплуатации APIX 22ZBullet / S4 SFP
