APIX 25ZDome — уличные поворотные IP-камеры с 25-кратным zoom-объективом

Уличные PTZ-камеры с 25-кратным объективом и ИК-подсветкой: 2 Мпикс (M2), 4 Мпикс (M4, S4 Led SFP), 8 Мпикс (M8, M8 II). Кронштейны не входят. S4 Led SFP — с выходом на оптику.

Модели семейства

APIX 25ZDome / M22 Мпикс, 25 кадров/сек, питание 12 В пост. или HPoE, работа до −60 °С.

Матрица	1/2.8'' Progressive Scan CMOS 2M; 2 Мпикс (1920 x 1080)
Объектив	25-кратный, 5 — 125 мм; углы обзора 54° (wide) – 2,8° (tele)
ИК-подсветка	адаптивная, до 150 м, 850 нм
Питание	12 В пост. (блок питания в комплекте) / HPoE (IEEE802.3 at); 25 Вт
Тревожные контакты	2 входа, 1 релейный выход
Карта памяти	Micro SD (в таблице до 256 Гб, в разделе установки до 128 Гб)
Корпус	уличный, IP66; от −60 до +60 °С
Вес	3,3 кг

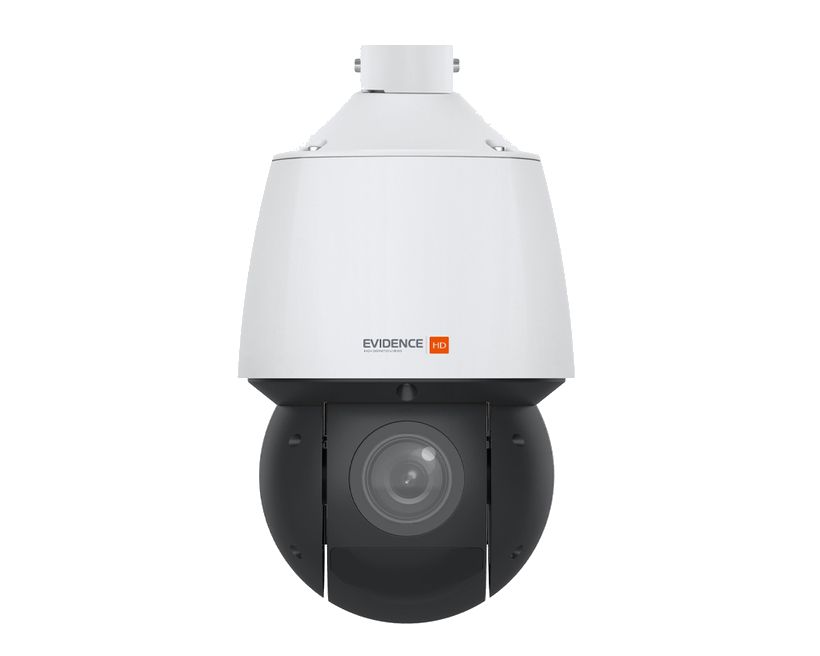

APIX 25ZDome / M44 Мпикс, 25/30 кадров/сек, питание 12 В пост. или PoE+, корпус IP67 / IK10.

Матрица	1/2.8'' Progressive Scan CMOS 4М; 4 Мпикс (2688 x 1520)
Объектив	25-кратный, 4,8 – 120 мм, F1.5 — F3.8; углы обзора 52,2° — 2,7° по горизонтали
ИК-подсветка	адаптивная, до 100 м, 850 нм
Питание	12 В пост. / PoE+ (IEEE 802.3at); 21 Вт макс.
Тревожные контакты	2 входа, 1 выход; RS485; BNC
Карта памяти	Micro SD до 256 Гб
Корпус	IP67, IK10, грозозащита 6 кВ; от –60°С до +60°С
Вес	3 кг

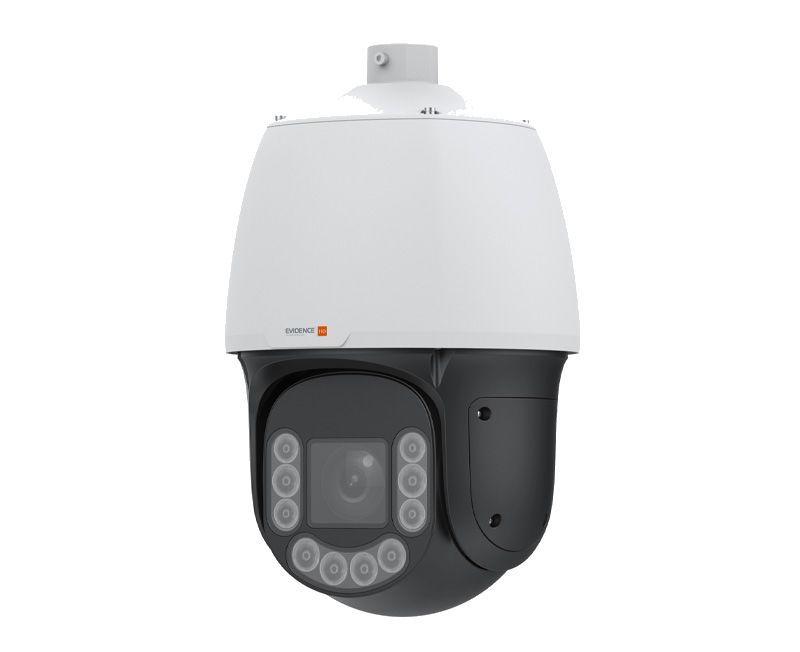

APIX 25ZDome / M88 Мпикс, до 30 кадров/сек, питание 24 В или UPoE, ИК-подсветка до 200 м.

Матрица	1/1.8'' Progressive Scan CMOS 8M; 8 Мпикс (3840 x 2160)
Объектив	25-кратный, 6 — 150 мм, F1.5 – F3.4; углы обзора 60° (wide) – 3° (tele)
ИК-подсветка	адаптивная, до 200 м, 850 нм
Питание	24 В пост. / 24 В перем. (б/п в комплекте) / UPoE (IEEE802.3bt); 58 Вт макс.
Тревожные контакты	2 входа, 1 выход; RS485; BNC
Карта памяти	Micro SD (в таблице до 256 Гб, в разделе установки до 128 Гб)
Корпус	всепогодный, IP66; от –60°С до +70°С
Вес	9,5 кг

APIX 25ZDome / M8 (II)8 Мпикс, AI ISP, расширенная аналитика (лица, классификация), питание 24 В или PoE+.

Матрица	1/1.8'' Progressive Scan CMOS; 8 Мпикс (3840 x 2160)
Объектив	25-кратный, 6 — 150 мм, F1.5 — F3.4; углы обзора 59,5° — 2,9° по горизонтали
ИК-подсветка	адаптивная, дальность 200 м, 850 нм
Питание	24 В пост. / 24 В перем. / PoE+ (IEEE 802.3at), грозозащита 6 кВ; 20,9 Вт
Аналитика	классификация объектов, контроль периметра, распознавание лиц (до 100000 лиц в базе камеры), подсчёт людей
ONVIF	Profile S/G/M
Карта памяти	Micro SD до 512 ГБ
Корпус	металлический, IP67, IK10; от –60 до +70 °С
Вес	5,5 кг

APIX 25ZDome / S4 Led SFP4 Мпикс, комбинированный порт RJ45/SFP, семь тревожных входов и два выхода; в том же листе — S8 Led SFP на 8 Мпикс.

Матрица	1/1.8'' Progressive Scan CMOS; 4 Мпикс (2688 x 1520) (S8 Led SFP — 8 Мпикс, 3840 x 2160)
Объектив	25-кратный, 6 – 150 мм, F1.5 — F3.4; углы обзора 60° – 3,3° по горизонтали
ИК-подсветка	адаптивная, до 200 м, 850 нм
Сеть	комбинированный RJ45 (10M/100M/1000M) / SFP (100M /1000M)
Питание	24 В пост. / 24 В перем.; 54,4 Вт
Тревожные контакты	7 входов, 2 выхода; RS485
Карта памяти	Micro SD до 512 ГБ
Корпус	металлический, IP66, встроенный вентилятор; от –50°С до +60°С; 5,6 кг

Как это работает и подключается

Заводские параметры: IP-адрес 192.168.0.250, имя пользователя Admin, пароль 1234; доступ через браузер Internet Explorer при условии, что камера и ПК в одной подсети.
ONVIF: M2, M4, M8 — Profile S, Profile G, Profile T; S4 Led SFP — Profile S, G, T, M.
Аналитика M2: пересечение линии, вход в зону, обнаружение лиц, автослежение; M4: автотрекинг, пересечение линии, вход в зону, подсчёт людей, обнаружение толпы; у S4 Led SFP — технология MOD-Algorithms с классификацией транспорта и людей.
Подключение внешнего устройства управления — по RS485: провода D+ (А) и D– (В).

Монтаж

Камера поставляется без кронштейнов. Для стены нужен APIX WallMount / S2, для потолка APIX CeilingTube / S2, для угла — WallMount / S2 с адаптером TubePlate / S2, для столба — WallMount / S2 с адаптером CornerPlate / S2 (именно так названо в руководстве).
Сначала закрепить кронштейн на прочной поверхности, установить переходной элемент (он в комплекте) и протянуть кабели; затем поставить карту памяти, подключить кабели, закрепить камеру на кронштейне, повернув против часовой стрелки, и затянуть фиксирующий винт.
Сеть: кабель категории 5 или выше, не более 100 метров; RJ-45 закрыть влагозащитной муфтой из комплекта.
Питание M2 — 12 В через клеммную колодку или HPoE; M8 — 24 В на красный и чёрный провода AC24V либо UPoE (нужен инжектор IEEE802.3 bt или коммутатор с его поддержкой).

Примеры

Дальний обзор ночью

25-кратный объектив и ИК-подсветка на 100 — 200 м (по исполнению) позволяют видеть удалённые объекты в любое время суток.

Удалённый объект без шкафа с медиаконвертером

S4 Led SFP имеет комбинированный порт RJ45/SFP и допускает прямое подключение оптоволокна без обогреваемого уличного шкафа с промежуточным коммутатором или медиаконвертером.

Частые вопросы

Какое исполнение берёт питание по PoE+?

M4 (12 В пост. / PoE+ IEEE 802.3at) и M8 (II) (24 В / PoE+ IEEE 802.3at). M2 — HPoE (IEEE802.3 at), M8 — UPoE (IEEE802.3bt).

Где взять документацию по настройке M4?

В папке источника есть отдельная инструкция по настройке APIX 25ZDome / M4 (версия V1.01).

Нюансы и грабли

После подачи питания камера делает самопроверку; при пуске на отрицательной температуре сработает предварительный прогрев до 30 минут, самопроверка начнётся, когда внутри станет выше 0 °С. Подключаться сразу не получится.
Сброс настроек: кнопка внутри камеры под задней крышкой поворотного модуля; нажать и держать 15 секунд в течение 10 минут после подачи питания. При закрытии крышки проверить уплотнительное кольцо.
Объём карты памяти в руководствах M2 и M8 противоречив: в таблице до 256 Гб, в разделе установки — до 128 Гб; безопаснее 128 Гб.
Питание по HPoE (M2), PoE+ (M4, M8 II) или UPoE (M8) требует соответствующего коммутатора или инжектора: у разных исполнений стандарты разные.

Документация

Evidence — руководство по эксплуатации APIX 25ZDome / M2
Evidence — описание и характеристики APIX 25ZDome / M4
Evidence — руководство по эксплуатации APIX 25ZDome / M8
Evidence — описание и характеристики APIX 25ZDome / M8 (II)
Evidence — описание и характеристики APIX 25ZDome / S4 Led SFP
