APIX 30ZDome — уличные поворотные IP-камеры с 30-кратным zoom-объективом

Уличные PTZ-камеры с 30-кратным объективом для протяжённых участков. E3 Led Ext — 3 Мпикс, 24 В; E3B — 3 Мпикс, PoE++, до −60 °С; E4B — 4 Мпикс, дворник, расширенная аналитика.

Модели семейства

APIX 30ZDome / E3 Led Ext3 Мпикс, H.264, ИК-подсветка до 100 м, питание только 24 В перем.; настенный кронштейн в комплекте.

Матрица	1/2.8'' Sony Exmor IMX124 CMOS 3M; 3 Мпикс (2048 x 1536)
Объектив	30-кратный, 4,3 – 129 мм, моторизованный с автофокусировкой; угол обзора 70,5° (wide) – 3,2° (tele)
ИК-подсветка	адаптивная, до 100 м, 8 светодиодов, 850 нм
Питание	24 В перем. (блок питания в комплекте); потребление 40 Вт
Тревожные контакты	7 входов, 2 релейных выхода
Карта памяти	Micro SD, до 64 Гб
Корпус	IP66, вандалозащищенный (IK 6); от -45°С до +60 °С
Вес	4300 г

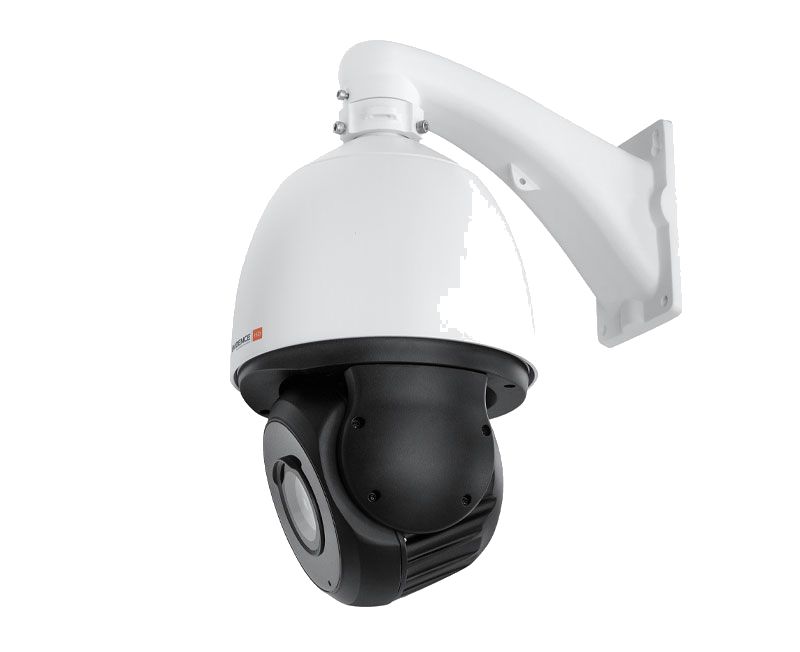

APIX 30ZDome / E3B3 Мпикс, H.265, ИК-подсветка до 200 м, питание 24 В перем. или PoE++; версия E3BP поставляется с PoE++ инжектором.

Матрица	1/2.8'' Sony Starvis IMX123 CMOS 3M; 3 Мпикс (2048 х 1536)
Объектив	30-кратный, 4,5 — 135 мм, моторизованный с автофокусировкой; углы обзора 60° (wide) — 2,3° (tele)
ИК-подсветка	адаптивная, до 200 м, 850 нм
Питание	24 В перем. (б/п в комплекте) / PoE++ (IEEE 802.3bt); потребление 40 Вт
Автоматические режимы	400 предустановок, 6 траекторий слежения, 12 туров, 12 линий сканирования
Тревожные контакты	7 входов, 2 релейных выхода; RS485; BNC
Корпус	всепогодный уличный (IP66, грозозащита 6кВ)
Температура	от −60 до +55 °С («холодный» старт от −40 °С)

APIX 30ZDome / E4B4 Мпикс, встроенный стеклоочиститель, питание 24 В перем. / 36 В пост. / PoE++, карта до 1 ТБ, расширенная аналитика.

Матрица	1/2.8'' Progressive Scan CMOS; 4 Мпикс (2592 x 1520)
Объектив	30-кратный, 5,3 – 159 мм, F1.6 — F4.4; углы обзора 57,3° – 2,6° по горизонтали
ИК-подсветка	до 200 м, 850 нм
Питание	24 В перем. / 36 В пост. / PoE++ (IEEE 802.3bt), блок питания в комплекте; 45 Вт макс.
Тревожные контакты	7 входов, 2 выхода; RS485; BNC
Карта памяти	Micro SD до 1 ТБ
Корпус	металлический, IP66, встроенный стеклоочиститель
Температура	от –60 до +55 °С; вес 5,5 кг

Как это работает и подключается

Заводские параметры: IP-адрес 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя пользователя Admin, пароль 1234.
E3B: видеоаналитика — пересечение линии, вход в зону, превышение скорости, неправильная парковка, направление движения, оставленные / пропавшие предметы; детектора звука и защиты от саботажа нет.
E4B: технология MOD-Algorithms, классификация людей и транспорта, контроль периметра, подсчёт людей, обнаружение задымления и огня; ONVIF Profile S/T/G/M.
RS485 у E3B: провода RX+ (жёлто-чёрный) и RX– (жёлтый).

Монтаж

Сначала закрепить настенный кронштейн на прочной поверхности, способной выдержать общую массу камеры; протянуть кабели питания, сети, тревожных контактов и аудио.
Установить карту памяти, подключить кабели, закрепить камеру на кронштейне, повернув против часовой стрелки, затянуть фиксирующие винты.
Сеть: кабель категории 5 или выше, не более 100 метров.
Питание 24 В перем. подключается к красному и чёрному проводам AC24-IN-POWER.
Для крепления на трубу, угол и потолок нужны отдельные адаптеры и кронштейны (APIX TubePlate / DE, CornerPlate / DE, CeilingTube / DE); для углового адаптера используется только стандартный настенный кронштейн из комплекта, для трубного — настенный из комплекта или потолочный CeilingTube / DE (указано для E3B).

Примеры

Протяжённые объекты

Производитель предлагает E3B и E4B для мониторинга и оперативного отслеживания обстановки на большой территории, в том числе при низких температурах.

Разные виды монтажа

Для E3B и E4B настенный кронштейн входит в комплект; на потолок, столб и угол монтируют через отдельные кронштейны и адаптеры.

Частые вопросы

Какая модель умеет работать при −60 °С?

E3B (от −60 до +55 °С, «холодный» старт от −40 °С) и E4B (от –60 до +55 °С); E3 Led Ext — от -45°С до +60 °С.

Что в комплекте с E3BP?

Тот же комплект, что у E3B, плюс инжектор PoE++ (только для версии E3BP).

Нюансы и грабли

PoE++ у E3B работает через специальный инжектор; он входит в комплект только версии E3BP.
E3 Led Ext: карту памяти ставят под передней крышкой поворотного модуля (снять винты), объём до 64 Гб; сброс — кнопка внутри камеры, держать 5 секунд, перезагрузка 90 секунд.
E3 Led Ext питается только от 24 В перем.; PoE там нет.
В тексте E4B написано «4 Мпикс» в заголовке характеристик и «5 мегапикселей» в рекламной плашке; ориентироваться на таблицу — 2592 x 1520.
Для E4B отдельного описания подключения в документе нет — только листовка; опираться на характеристики и перечень аксессуаров.
