APIX 33ZDome — уличные PTZ-камеры с 33-кратным zoom-объективом, в т. ч. с лазерной подсветкой

Уличные поворотные камеры 2 Мпикс с 33-кратным объективом 4,5 – 148,5 мм. Исполнения LR подсвечивают лазером до 500 м, S2 Led — ИК до 200 м. Кронштейны не входят.

Модели семейства

APIX 33ZDome / M2 LRЛазерная подсветка до 500 м, 60 кадров/сек, питание 24 В или UPoE.

Матрица	1/2.8'' Progressive Scan CMOS 2M; 2 Мпикс (1920 x 1080)
Объектив	33-кратный, 4,5 – 148,5 мм, F1.5 – F4.0; углы обзора 56° (wide) – 2,6° (tele)
Подсветка	адаптивная лазерная, до 500 м пропорционально фокусному расстоянию
Частота кадров	60 кадров/сек.
Питание	24 В перем. / 24 В пост. / UPoE (IEEE802.3 bt); блок питания от сети 220 В в комплекте; 53 Вт
Тревожные контакты	2 входа, 1 выход; RS485
Карта памяти	Micro SD до 256 Гб (в разделе установки — до 256 ГБ)
Корпус	уличный, IP66; от –60°С до +60°С; 5,7 кг

APIX 33ZDome / S2 LedИК-подсветка до 200 м, 50 кадров/сек, питание 24 В.

Матрица	1/2.8'' Sony Starvis IMX327 CMOS 2M; 2 Мпикс (1920 x 1080)
Объектив	33-кратный, 4,5 – 148,5 мм; углы обзора 63° (wide) – 3,7° (tele)
ИК-подсветка	адаптивная, до 200 м, 850 нм
Частота кадров	50 кадров/сек.
Питание	24 В перем. / 24 В пост. (блок питания в комплекте); 47 Вт
Тревожные контакты	2 входа, 1 релейный выход; RS485; BNC
Карта памяти	Micro SD до 128ГБ
Корпус	уличный, IP66; от -50°С до +60°С; 5500 г

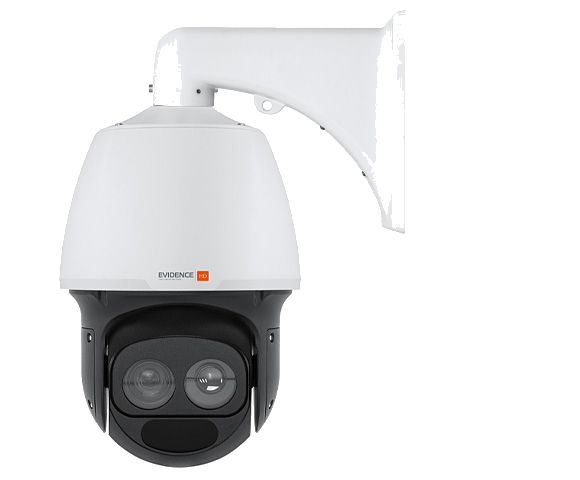

APIX 33ZDome / S2 LRКомбинированная подсветка: ИК до 30 м и лазер от 30 до 500 м; один тревожный вход и один выход, без RS485.

Матрица	1/2.8'' Sony Starvis IMX307 CMOS 2M; 2 Мпикс (1920 x 1080)
Объектив	33-кратный, 4,5 — 148,5 мм; углы обзора 63° (wide) — 3,7° (tele)
Подсветка	ИК-подсветка (до 30 м), лазерная подсветка (от 30 до 500 м)
Частота кадров	до 50 кадров/сек.
Питание	24 В пост. / 24 В перем. (блок питания в комплекте) / 47 Вт макс.
Тревожные контакты	1 вход, 1 релейный выход; последовательного порта нет
ONVIF	версия 17.12, Profile S, Profile G
Корпус	уличный, IP66; от –50°С до +60°С; 5,6 кг

Как это работает и подключается

Заводские сетевые параметры: IP-адрес 192.168.0.250, имя пользователя Admin, пароль 1234 (для M2 LR это прямо указано в разделе подключения).
Видеоаналитика: у M2 LR — пересечение линии, вход в зону, обнаружение лиц, автослежение; у S2 Led — также подсчёт людей; у S2 LR — ещё перемещение и оставленные предметы.
ONVIF M2 LR — Profile S, Profile G, Profile T.

Монтаж

Камера поставляется без кронштейнов. Стена — APIX WallMount / S2, потолок — APIX CeilingTube / S2, угол — WallMount / S2 с адаптером TubePlate / S2, столб — WallMount / S2 с адаптером CornerPlate / S2; парапет или ограждение — APIX ParapetMount / S2 (указано для M2 LR).
Кронштейн закрепляют на прочной поверхности, способной выдержать общую массу камеры; переходной элемент из комплекта ставят на кронштейн.
RJ-45 защищают влагозащитной муфтой из комплекта.
Задняя крышка поворотного модуля снимается для карты памяти и кнопки сброса; при закрытии проверить уплотнительное кольцо (указано для S2 Led).

Примеры

Контроль протяжённых участков

Камеры LR предназначены для круглосуточного контроля протяжённых участков; лазерная подсветка даёт видимость на расстоянии до 500 метров.

Ближняя и дальняя зоны

В S2 LR ИК-модуль включается при фокусировке на объектах ближней зоны до 30 метров, лазерный подсвечивает удалённые объекты.

Частые вопросы

Чем LR отличается от Led?

Подсветкой: у M2 LR — адаптивная лазерная до 500 м, у S2 LR — ИК до 30 м и лазер от 30 до 500 м, у S2 Led — ИК-подсветка до 200 м.

Какой максимальный кадр?

M2 LR — 60 кадров/сек, S2 Led и S2 LR — 50 кадров/сек.

Нюансы и грабли

После подачи питания камера делает самопроверку; при пуске на отрицательной температуре срабатывает предварительный прогрев до 30 минут, самопроверка стартует только после того, как внутри станет выше 0 °С.
Сброс настроек: кнопка внутри камеры, в течение 10 минут после подачи питания держать 15 секунд.
UPoE (IEEE802.3 bt) у M2 LR: питание по сети возможно только при соответствующем инжекторе или коммутаторе.
Карта памяти: M2 LR — до 256 Гб; S2 Led и S2 LR — до 128 Гб.
У S2 LR один тревожный вход и нет последовательного порта, в отличие от M2 LR и S2 Led.
