APIX 40ZDome — уличные поворотные камеры с 40-кратным zoom-объективом

Серия уличных PTZ-камер с 40-кратным объективом и ИК-подсветкой для протяжённых участков. Исполнения E5P и E5P II (5 Мпикс) и S4 Led SFP (4 Мпикс, с оптическим портом).

Модели семейства

APIX 40ZDome / E5P5-мегапиксельная PTZ-камера, питание 24 В перем. или HPoE через инжектор из комплекта; 7 тревожных входов, 2 релейных выхода.

Матрица	1/2.8’’ Sony Starvis IMX335 CMOS 5М; 5 Мпикс (2560 х 1920)
Объектив	моторизованный с автофокусировкой, 40-кратное оптическое увеличение, 5 – 200 мм, F1.2 — F3,5; углы обзора 59° (wide) — 1,8° (tele)
ИК-подсветка	адаптивная, до 300 м, 850 нм (в перечне особенностей — до 200 м)
Поворотное устройство	панорамирование 360° непрерывно, наклон 5 — 90°; скорость панорамирования 0,1 — 180°/сек, наклона 0,1 — 90°/сек
Автоматические режимы	400 предустановок, 6 траекторий слежения, 12 туров, 12 линий сканирования
Тревожные контакты	7 тревожных входов, 2 релейных выхода
Карта памяти	Micro SD (до 128 Гб)
Питание	24 В перем. (блок питания в комплекте) или HPoE через специализированный инжектор (в комплекте); потребление 40 Вт
Условия	уличный (IP66, грозозащита 6кВ); от −60 до +55 °С («холодный» старт от −40 °С)
Вес	5300 г

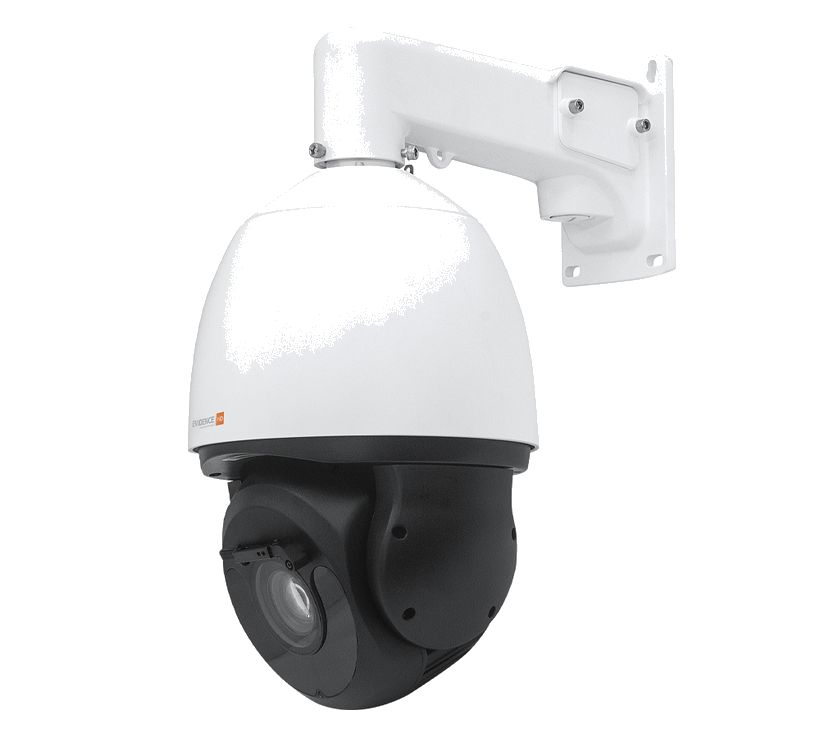

APIX 40ZDome / E5P (II)Обновлённая 5-мегапиксельная версия: автотрекинг, карта до 1 ТБ, встроенный стеклоочиститель, питание до PoE++.

Матрица	1/2.8” Progressive Scan CMOS; 5 Мпикс (2592 x 1944)
Объектив	моторизованный с автофокусировкой, 40-кратное, 5 – 200 мм, F1.68 — F5; углы обзора 64,8° – 1,8° по горизонтали, 50,3° – 1,3° по вертикали
ИК-подсветка	адаптивная, дальность 300 м, 850 нм
Поворотное устройство	панорамирование 360° непрерывно, наклон от -10° до +90° (авторазворот); скорость 0,1 – 300°/сек по обеим осям
Автоматические режимы	400 предустановок, 6 траекторий слежения, 12 туров, 12 линий сканирования, автотрекинг
Тревожные контакты	7 входов, 2 выхода
Карта памяти	Micro SD (до 1 ТБ)
Питание	24 В перем. / 36 В пост. / PoE++ (IEEE 802.3bt); блок питания от сети 220 В в комплекте, для питания по PoE нужен специализированный инжектор; 45 Вт макс.
Условия	металлический корпус, IP66, встроенный стеклоочиститель; от –60 до +60 °С
Вес	5,5 кг

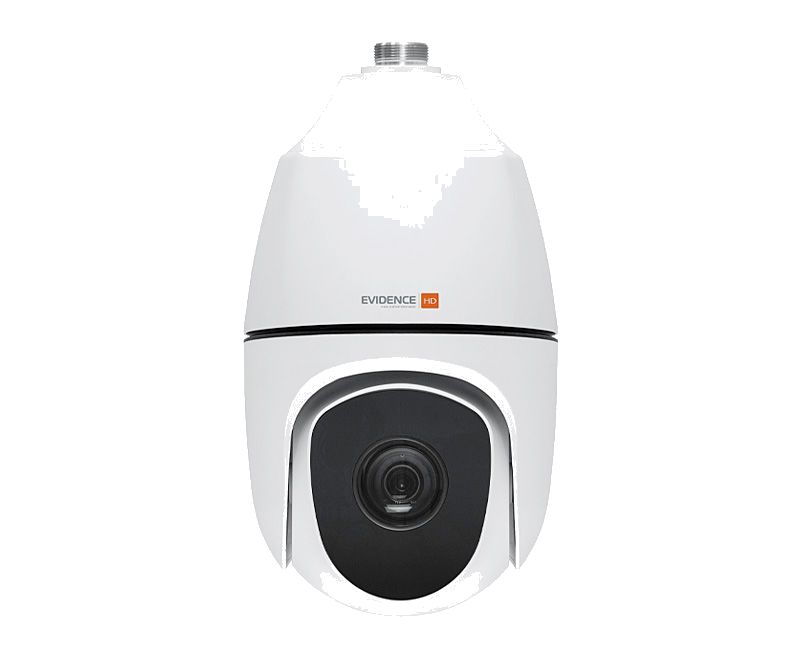

APIX 40ZDome / S4 Led SFP4-мегапиксельная PTZ-камера с комбинированным сетевым портом: витая пара RJ45 или оптоволокно через SFP-модуль; питание 24 В без PoE.

Матрица	1/1.8’’ Progressive Scan CMOS 4М; 4 Мпикс (2688 x 1520)
Объектив	40-кратное оптическое увеличение, 5,7 – 228 мм, моторизованный с автофокусировкой, F1.3 – F4.6; углы обзора 60° (wide) – 2,2° (tele)
ИК-подсветка	адаптивная, до 250 м, 850 нм
Поворотное устройство	панорамирование 360° непрерывно, 0,1 — 240°/сек; наклон от −15° до 90°, 0,1 — 160°/сек
Автоматические режимы	1024 предустановки, траектории слежения, туры, возврат в исходное положение
Сетевой интерфейс	RJ45 (витая пара) или оптоволокно (SM 2xFC) через SFP-модуль SM с разъёмом 2xLC; SFP-модуль в комплект не входит
Тревожные контакты	7 тревожных входов, 2 тревожных выхода
Питание	24 В пост. / 24 В перем. (блок питания в комплекте); потребление 61 Вт макс.
Условия	вандалозащищённый (IK10), уличный (IP66); от –60°С до +60°С
Вес	9,5 кг

Как это работает и подключается

IP-адрес по умолчанию 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя пользователя Admin, пароль 1234 (по руководствам E5P и S4 Led SFP).
Настройка через веб-интерфейс в браузере Internet Explorer; IP-адреса ПК и камеры должны быть в одной подсети. В руководстве E5P адрес назначают программой EVIDENCE Starter.
После первого входа рекомендуется сменить пароль администратора (указание руководства E5P).
Аналитика по документам: у E5P — пересечение линии, вход в зону, превышение скорости, неправильная парковка, направление движения, оставленные / пропавшие предметы; у S4 Led SFP — пересечение линии, вход в зону, обнаружение лиц, автослежение.

Монтаж

Прежде чем ставить камеру, закрепить кронштейн на прочной поверхности, способной выдержать общую массу камеры, и протянуть кабели питания, сети, тревожных контактов и аудио.
E5P: настенный кронштейн в комплекте. Камеру закрепляют на кронштейне поворотом против часовой стрелки и затягивают фиксирующие винты. Для потолка, трубы или угла нужны отдельные принадлежности: потолочный кронштейн APIX CeilingTube / DE, адаптер на трубу APIX TubePlate / DE, угловой адаптер APIX CornerPlate / DE. Угловой адаптер используется только со стандартным настенным кронштейном, адаптер на трубу — со стандартным настенным или потолочным.
E5P II: настенный кронштейн в комплекте, остальные аксессуары (распределительная коробка APIX JBOX / EPZ, адаптеры на трубу и угол) приобретаются отдельно.
S4 Led SFP: кронштейны в комплект не входят. Для стены — APIX WallMount / S2L, для потолка — APIX CeilingTube / S2, для столба — WallMount / S2 L и адаптер APIX TubePlate / S2, для угла — WallMount / S2 L и адаптер APIX CornerPlate / S2. Перед подвеской снять ручку со страховочного троса на основном блоке и закрепить свободный конец на кронштейне.
Сеть: кабель категории 5 или выше, не длиннее 100 м. У S4 Led SFP разъём RJ-45 закрывают влагозащитной муфтой из комплекта.
Питание E5P: 24 В перем. подключают к красному и чёрному кабелям AC24-IN-POWER; для HPoE используют специализированный инжектор из комплекта. S4 Led SFP: источник питания подключают к красному и чёрному кабелям AC24V.
Оптика (S4 Led SFP): раскрутить винты, снять заднюю крышку поворотного модуля, вставить SFP-модуль, подключить кабели 2xLC, закрыть корпус, снять заглушки с разъёмов 2xFC и подключить линию связи. Руководство рекомендует модули EVIDENCE GL-10GT, GL-14GT, GL-15GT, GL-16GT.

Примеры

Контроль протяжённой территории

Руководства называют камеры предназначенными для круглосуточного контроля протяжённых участков и крупных объектов; 40-кратный объектив позволяет рассматривать удалённые объекты.

Линия связи по оптоволокну

S4 Led SFP принимает сигнал по витой паре или по оптоволокну; для оптики внутрь камеры ставят SFP-модуль SM с разъёмом 2xLC.

Объект с перепадами температур

Рабочий диапазон у исполнений доходит до −60 °С, у E5P предусмотрен «холодный» старт от −40 °С.

Частые вопросы

Какой логин и пароль у камеры по умолчанию?

По руководствам E5P и S4 Led SFP: IP-адрес 192.168.0.250, пользователь Admin, пароль 1234.

Чем питается E5P II?

По спецификации — 24 В перем., 36 В пост. или PoE++ (IEEE 802.3bt); в комплекте блок питания от сети 220 В, для питания по PoE необходим специализированный инжектор.

Как подключить S4 Led SFP по оптике?

Нужен SFP-модуль SM с разъёмом 2xLC (в комплект не входит); он ставится внутрь камеры, снаружи линию подключают к разъёмам 2xFC.

Нюансы и грабли

В документе E5P числа расходятся: ИК-подсветка в перечне особенностей — до 200 м, в таблице — 300 м; максимальное разрешение 2560 х 1920, а в строке потоков указано 2520 x 1920. Проверяйте по камере.
У E5P PoE в виде HPoE идёт только через специализированный инжектор из комплекта; у E5P II для PoE тоже нужен специализированный инжектор. S4 Led SFP питается от 24 В, PoE в её характеристиках нет.
Карту Micro SD ставят внутрь камеры, сняв переднюю часть поворотного модуля (E5P) или заднюю крышку (S4 Led SFP). У S4 Led SFP карту ставят при отключённом питании и форматируют при первом подключении в разделе настройки записи на карту памяти. При закрытии крышки E5P проверить, что уплотнительное кольцо на месте.
Предел карты разный: E5P — до 128 Гб, E5P II — до 1 ТБ, S4 Led SFP — до 256 Гб.
Сброс настроек E5P: кнопка внутри камеры, удерживать 5 секунд, перезагрузка занимает 90 секунд.
С оптоволокном и SFP-модулем: кабель не изгибать слишком сильно, оптические разъёмы держать чистыми и закрытыми пылезащитными заглушками, пока подключение не выполнено.
