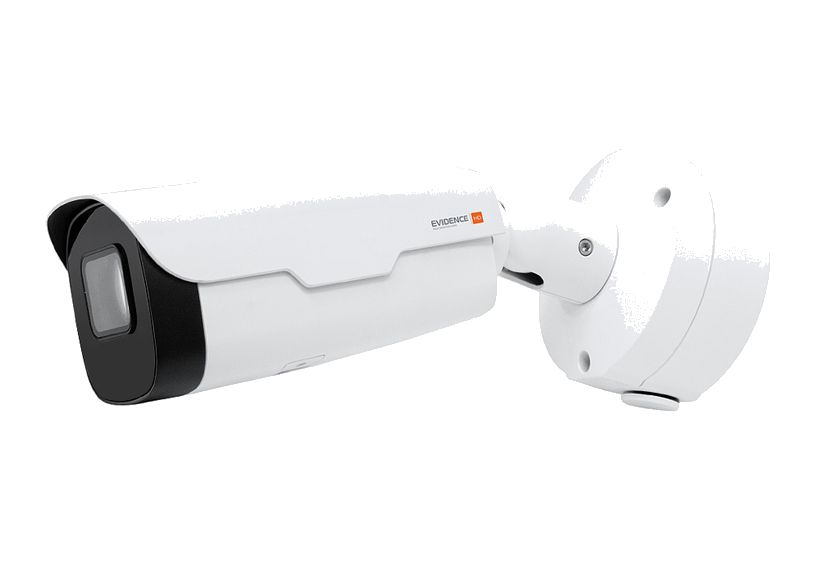

APIX 4ZBullet — уличные цилиндрические камеры с 4-кратным моторизованным объективом

Уличные антивандальные камеры IP67 с моторизованным автофокусным объективом и ИК-подсветкой. Исполнения M4, M4 II (4 Мпикс), M8, M8 II (8 Мпикс), S2, S2 II (2 Мпикс).

Модели семейства

APIX 4ZBullet / M44-мегапиксельная камера, питание 12 В пост. или HPoE (IEEE802.3 at), без аналогового выхода и RS485.

Матрица	1/1.8’’ Progressive Scan CMOS 4M; 4 Мпикс (2688 x 1520), 25 кадров/сек.
Объектив	2,8 – 12 мм, моторизованный с автофокусом; углы обзора 113° (wide) — 42° (tele)
ИК-подсветка	адаптивная, до 100 м, 850 нм
WDR	аппаратная система WDR 120 дБ
Тревожные контакты	2 тревожных входа, 1 релейный выход
Интерфейсы	аудио: 1 вход, 1 выход; RS485; аналогового видеовыхода нет
Карта памяти	Micro SD (до 256 ГБ)
Питание	12 В пост. / HPoE (IEEE802.3 at); потребление 13 Вт
Корпус	уличный IP67, антивандальный IK10; от –50°С до +60°С; вес 1650 г

APIX 4ZBullet / M4 IIВариант M4 с 3-координатным кронштейном с монтажной коробкой, грозозащитой 6кВ и питанием по PoE (IEEE802.3 af); частота кадров 30.

Матрица	1/1.8’’ Progressive Scan CMOS 4M; 4 Мпикс (2688 x 1520), 30 кадров/сек.
Объектив	4-кратное оптическое приближение, 2,8 – 12 мм, моторизованный с автофокусом; углы обзора 113° (wide) — 42° (tele)
ИК-подсветка	адаптивная, до 80 м, 850 нм
WDR	аппаратная система WDR 120 дБ
Тревожные контакты	2 тревожных входа, 1 релейный выход
Интерфейсы	аудио: 1 вход, 1 выход; композитный BNC; последовательного порта нет
Карта памяти	Micro SD (до 256 ГБ)
Питание	12 В пост. / PoE (IEEE802.3 af); потребление 12 Вт
Корпус	уличный IP67, IK10, грозозащита 6кВ; от –50 до +60 °С; вес 1500 г

APIX 4ZBullet / M88-мегапиксельная камера; питание 12 В пост., 24 В перем. или HPoE.

Матрица	1/2.5’’ Sony Starvis IMX274 CMOS 8M; 8 Мпикс (3840 х 2160), 25 кадров/сек.
Объектив	2,8 – 12 мм, моторизованный с автофокусом; углы обзора 118° (wide) — 30° (tele)
ИК-подсветка	адаптивная, до 100 м, 850 нм
WDR	аппаратный WDR – 120 дБ
Тревожные контакты	2 тревожных входа, 1 релейный выход
Интерфейсы	аудио: 1 вход, 1 выход; аналогового выхода и RS485 нет
Карта памяти	Micro SD (до 256 ГБ)
Питание	12 В пост. / 24 В перем. / HPoE (IEEE802.3 at); потребление 15 Вт
Корпус	уличный IP67, IK10; от –50°С до +60°С; вес 1650 г

APIX 4ZBullet / M8 IIОбновлённая 8-мегапиксельная камера с другой матрицей и объективом 4 – 11 мм.

Матрица	1/1.8’’ Sony Starvis IMX334 CMOS 8M; 8 Мпикс (3840 х 2160), 25 кадров/сек.
Объектив	4 – 11 мм, моторизованный с автофокусом; углы обзора 110° (wide) — 41° (tele)
ИК-подсветка	адаптивная, до 100 м, 850 нм
WDR	аппаратный WDR – 120 дБ
Тревожные контакты	2 тревожных входа, 1 релейный выход
Интерфейсы	аудио: 1 вход, 1 выход; аналогового выхода и RS485 нет
Карта памяти	Micro SD (до 256 ГБ)
Питание	12 В пост. / 24 В перем. / HPoE (IEEE802.3 at); потребление 15 Вт
Корпус	уличный IP67, IK10; от –50°С до +60°С; вес 1650 г

APIX 4ZBullet / S22-мегапиксельная камера Sony Starvis с RS485 и аналоговым BNC-выходом.

Матрица	1/2.8’’ Sony Starvis IMX307 CMOS 2M; 2 Мпикс (1920 x 1080), 25 кадров/сек.
Объектив	2,8 — 12 мм, моторизованный с автофокусировкой, автодиафрагма P-Iris; углы обзора 105° (wide) — 33° (tele)
ИК-подсветка	до 100 м, 850 нм
WDR	аппаратный WDR – 120 дБ
Тревожные контакты	2 тревожных входа, 1 релейный выход
Интерфейсы	аудио: 1 вход, 1 выход; RS485; композитный BNC
Карта памяти	Micro SD (до 256 ГБ)
Питание	12 В пост. / 24 В перем. / HPoE (IEEE802.3 at); потребление 13,7 Вт
Корпус	уличный IP67, IK10; от –50°С до +60°С; вес 1650 г

APIX 4ZBullet / S2 IIВариант S2 с матрицей 1/2’’ IMX385 и объективом 3,6 — 18 мм.

Матрица	1/2’’ Sony Starvis IMX385 CMOS 2M; 2 Мпикс (1920 x 1080), 25 кадров/сек.
Объектив	моторизованный с автофокусировкой, 3,6 — 18 мм; углы обзора 93,7° (wide) — 24° (tele)
ИК-подсветка	до 100 м, 850 нм
WDR	аппаратный WDR – 120 дБ
Тревожные контакты	2 тревожных входа, 1 релейный выход
Интерфейсы	аудио: 1 вход, 1 выход; RS485; композитный BNC
Карта памяти	Micro SD (до 256 ГБ)
Питание	12 В пост. / 24 В перем. / HPoE (IEEE802.3 at); потребление 13,7 Вт
Корпус	уличный IP67, IK10; от –50°С до +60°С; вес 1650 г

Как это работает и подключается

IP-адрес по умолчанию 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя пользователя Admin, пароль 1234.
IP-адрес назначают программой EVIDENCE Starter (руководства M8, M8 II, S2, S2 II) или ESC / EVIDENCE SEARCH CAMERA (руководство M4 II). Дальше — веб-интерфейс в Internet Explorer; IP-адреса ПК и камеры должны быть в одной подсети.
Приближение и фокус регулируются через веб-интерфейс: на странице просмотра видео открывают панель управления и используют кнопки оптического приближения и фокусировки.
Аналитика по документам: у M4 — пересечение линии, вход в зону, оставленные / пропавшие предметы, подсчёт людей, обнаружение лиц, расфокусировка, смена сцены; у M4 II — пересечение линии, вход в зону, обнаружение лиц; у S2, S2 II — пересечение линии, вход в зону, подсчёт людей, обнаружение лиц.

Монтаж

Обозначить на поверхности места отверстий, просверлить, вставить дюбели, закрепить камеру самонарезающими винтами, подключить питание и сеть. Для поворота ослабить фиксирующие винты на кронштейне, повернуть камеру и затянуть винты обратно.
В комплекте по руководству M4 II: монтажный шаблон, влагозащитная муфта для сетевого разъёма RJ-45, три самонарезающих винта, три дюбеля, шестигранный ключ. Влагозащиту RJ-45 делают компонентами из комплекта.
Сеть: кабель категории 5 или выше, для наилучшего качества — не более 100 метров.
Питание S2 и M8 (кабель): красный и чёрный провода — 24 В перем. (входы 1 и 2) или 12 В пост. (+ и −), белый — земля. При 12 В пост. строго соблюдать полярность.
Тревожные контакты S2 (цвета проводов): серый — вход 1, фиолетовый — вход 2, чёрный — земля, бело-оранжевый — выход (+), оранжевый — выход (−). Аудио S2: коричневый — вход, зелёный — выход (земли — бело-коричневый и бело-зелёный). RS485: жёлто-чёрный — D+ (A), жёлтый — D– (B).
Микрофон и усилитель (динамики) подключают со своим источником питания.

Примеры

Распознавание лиц и номеров

Руководства M4, M8 называют камеры предназначенными для систем, где нужна высокая детализация для фиксации и распознавания лиц, номерных знаков автотранспорта, номинала купюр.

Уличный объект при морозе

Диапазон работы всех шести исполнений — от –50°С до +60°С при защите IP67 и антивандальном корпусе IK10.

Питание по одному кабелю

M4, M8, M8 II, S2, S2 II питаются по HPoE (IEEE802.3 at), M4 II — по PoE (IEEE802.3 af); в сети нужен соответствующий коммутатор или инжектор.

Частые вопросы

Чем M8 отличается от M8 II?

M8 — матрица 1/2.5’’ Sony Starvis IMX274, объектив 2,8 – 12 мм; M8 II — матрица 1/1.8’’ Sony Starvis IMX334, объектив 4 – 11 мм. Разрешение обеих 8 Мпикс (3840 х 2160).

Какая карта памяти поддерживается?

Micro SD объёмом до 256 ГБ.

Какой логин и пароль по умолчанию?

Admin и 1234, IP-адрес 192.168.0.250.

Нюансы и грабли

Питание по HPoE / PoE работает только при наличии HPoE- или PoE-коммутатора либо инжектора; M4 II питается по PoE (IEEE802.3 af), остальные — по HPoE (IEEE802.3 at).
Карту памяти ставят через панель в нижней части корпуса; после установки камеру нужно перезагрузить (Настройки >> Система >> Обновление), извлекать карту — только при отключённом питании (указание для S2 и M4 II).
Сброс настроек: откройте панель в нижней части корпуса, в течение 10 минут после подачи питания удерживайте кнопку сброса 15 секунд (S2, M4 II).
ИК-подсветка у M4 — до 100 м, у M4 II — до 80 м; частота кадров у M4 — 25, у M4 II — 30 кадров/сек.
У M8, M8 II нет аналогового видеовыхода и RS485; у M4 нет аналогового видеовыхода; у M4 II нет последовательного порта.
Не устанавливать камеру рядом с мерцающими осветителями, нагревательными элементами, источниками мощного электромагнитного излучения и там, где есть пыль, копоть или пары агрессивных веществ.
