APIX 5ZDome — компактные поворотные камеры для помещений с 5-кратным zoom
Компактные купольные PTZ-камеры для установки внутри помещений: моторизованный объектив 2,7 — 13,5 мм, ИК-подсветка до 30 м. Исполнения M2 и M2 WiFi (2 Мпикс), M5 WiFi (5 Мпикс).
Модели семейства
APIX 5ZDome / M22-мегапиксельная камера без тревожных контактов и RS485, звук — только со встроенного микрофона.
| Матрица | 1/2.9’’ Smart Sens SC2232 CMOS 2М; 2 Мпикс (1920 x 1080), 25 кадров/сек. |
| Объектив | 5-кратное оптическое увеличение 2,7 — 13,5 мм, моторизованный с автофокусировкой; углы обзора 98° (wide) — 27° (tele) |
| ИК-подсветка | адаптивная, до 30 м, 850 нм |
| Поворотное устройство | панорамирование 350°, наклон от 0° до 90°; скорость 0,1 — 60°/сек |
| Автоматические режимы | 1024 предустановки; возврат в исходное положение |
| Интерфейсы | 10/100Mbit Ethernet; тревожных контактов и последовательного порта нет; встроенный микрофон (односторонняя передача аудио) |
| Карта памяти | Micro SD (до 256 Гб) |
| Питание | 12 В пост. / HPoE (IEEE802.3 at); потребление 12 Вт |
| Условия и вес | для помещений; от −10 до +50 °С; 750 г |

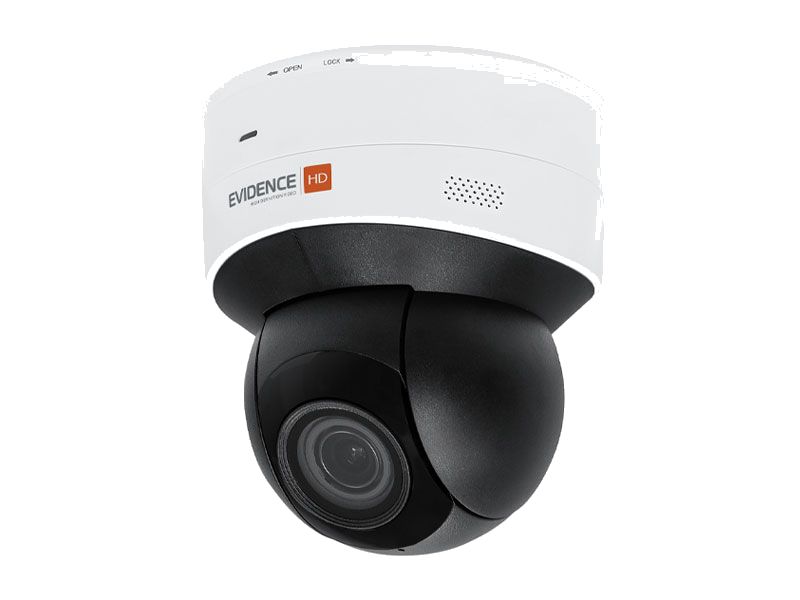

APIX 5ZDome / M2 WiFi2-мегапиксельная камера с Wi-Fi, 1 тревожным входом и 1 выходом, RS485, встроенными микрофоном и динамиком.
| Матрица | 1/2.7’’ progressive scan CMOS 2M; 2 Мпикс (1920 x 1080), 25 кадров/сек. |
| Объектив | 5-кратное оптическое увеличение 2,7 — 13,5 мм, моторизованный с автофокусировкой; углы обзора 106° (wide) — 30° (tele) |
| ИК-подсветка | адаптивная, до 30 м, 850 нм |
| Сеть | 10/100Mbit Ethernet (RJ-45); WiFi (IEEE802.11b, 802.11g, 802.11n; дальность 50 м) |
| Поворотное устройство | панорамирование 350°, наклон от 0° до 90°; скорость 0,1 — 60°/сек; 1024 предустановки |
| Интерфейсы | 1 тревожный вход, 1 выход; RS485; встроенные микрофон и динамик, аудио двунаправленное |
| Карта памяти | Micro SD (до 256 Гб) |
| Питание | 12 В пост. / PoE+ (IEEE802.3 at); потребление 16 Вт |
| Условия и вес | для помещений; от −10 до +50 °С; 750 г |
APIX 5ZDome / M5 WiFi5-мегапиксельная камера с Wi-Fi, WDR 120 дБ и расширенной аналитикой.
| Матрица | 1/2.7’’ OmniVision OS05A10 CMOS 5М; 5 Мпикс (2560 x 1920) |
| Поток 1 | 2592 x 1944, 25 кадров/сек. |
| Объектив | 5-кратное оптическое увеличение 2,7 — 13,5 мм, моторизованный с автофокусировкой; углы обзора 98° (wide) — 27° (tele) |
| ИК-подсветка | адаптивная, до 30 м, 850 нм |
| WDR | аппаратная система WDR — 120 дБ |
| Сеть | 10/100Mbit Ethernet (RJ-45); WiFi (IEEE802.11b, 802.11g, 802.11n; дальность 50 м) |
| Интерфейсы | 1 тревожный вход, 1 выход; RS485; встроенные микрофон и динамик |
| Карта памяти | Micro SD (до 256 Гб) |
| Питание | 12 В пост. / PoE+ (IEEE802.3 at); потребление 16 Вт |
| Условия и вес | для помещений; от −10 до +50 °С; 750 г |
Как это работает и подключается
- IP-адрес по умолчанию 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя пользователя Admin, пароль 1234.
- IP-адрес назначают программой EVIDENCE Starter, настройка — через веб-интерфейс в Internet Explorer; IP-адреса ПК и камеры должны быть в одной подсети.
- Аналитика по документам: у M2 — детектор входа в зону; у M2 WiFi и M5 WiFi — пересечение линии, вход в зону, обнаружение лиц, подсчёт людей, перемещение предметов, оставленные предметы, расфокусировка, смена сцены.
Монтаж
- Используя монтажный шаблон-наклейку из комплекта, отметить места отверстий, просверлить и вставить дюбели. Удерживая рабочий блок, повернуть монтажное основание против часовой стрелки и снять.
- Закрепить основание самонарезающими винтами так, чтобы надпись FRONT соответствовала нужному направлению обзора.
- Подключить питание, сетевой кабель, кабели RS485 и тревожных контактов. Зафиксировать камеру на основании, совместив метку FRONT с зазором между метками OPEN и LOCK, и повернуть по часовой стрелке до защёлкивания.
- Кабель Ethernet — категории 5 или выше, не длиннее 100 метров. Внешний 12 В подключают к разъёму (стандарт 5,5 х 2,1 мм). Питание по PoE+ требует коммутатора или инжектора IEEE802.3 at.
- Цвета проводов (по руководству M2 WiFi): тревожный выход (+) — бело-оранжевый, выход (−) — оранжевый, вход — фиолетовый, земля — чёрный; RS485: D+ (A) — жёлто-чёрный, D– (B) — жёлтый.
Примеры
Обзор помещения вместо купола
Руководства сравнивают камеру со стационарными купольными: при сопоставимой цене и габаритах она имеет поворотно-наклонный механизм и моторизованный объектив с 5-кратным приближением.
Быстрый монтаж
Камера крепится на монтажную пластину: корпус разбирать, направление обзора и объектив вручную настраивать не нужно.
Беспроводное подключение
Исполнения WiFi подключаются и по беспроводной сети IEEE802.11b/g/n, дальность 50 м.
Частые вопросы
Подходят ли камеры для улицы?
Нет: в характеристиках указан корпус для помещений и диапазон от −10 до +50 °С.
Чем питается 5ZDome?
M2 — 12 В пост. или HPoE (IEEE802.3 at); M2 WiFi и M5 WiFi — 12 В пост. или PoE+ (IEEE802.3 at).
Какая дальность Wi-Fi?
50 м у исполнений WiFi (IEEE802.11b, 802.11g, 802.11n).
Нюансы и грабли
- В документе M5 WiFi максимальное разрешение указано как 5 Мпикс (2560 x 1920), а первый поток — 2592 x 1944.
- У M2 нет тревожных контактов и RS485, у M2 WiFi и M5 WiFi они есть; у M2 звук односторонний (только встроенный микрофон), у исполнений WiFi — двунаправленный.
- Карту памяти ставят через крышку сбоку корпуса при отключённом питании.
- Сброс настроек: открыть боковую крышку, в течение 10 минут после подачи питания удерживать кнопку сброса 15 секунд.
- Камера рассчитана только на помещения; температура эксплуатации от −10 до +50 °С.
