Серия APIX AI-LPR — IP-камеры с автономным распознаванием номеров и атрибутов автомобилей

Камеры сами читают номер, цвет и тип автомобиля, направление движения и держат чёрно-белые списки в памяти — сервер LPR не нужен. Четыре исполнения: от 25 м до 240 м.

Камеры распознавания номеров APIX AI-LPR

Модели семейства

APIX 20ZBullet / S4 PTZ LPRПоворотная платформа, 20-кратный объектив, рабочая дистанция до 240 м; до 4 зон.

Распознавание номеров	точность 95% при скорости до 200 км/ч; до 4 рабочих зон; оптимальная дистанция до 240 м
Списки	до 1000 номеров в памяти
Матрица / разрешение	1/1.8'' Progressive Scan CMOS; 4 Мпикс (2688 x 1520); WDR 120 дБ
Объектив	моторизированный, 20-кратный 6,4 — 128 мм, F1.6 — F4.0; 60° x 37° (wide) — 3° x 1° (tele)
ИК-подсветка	180 м
Поворотное устройство	панорамирование 360° (непрерывно), наклон от -45° до +30°
Питание	12 В пост. / PoE+ (IEEE802.3 at); 23 Вт макс. (с ИК-подсветкой)
Корпус	IP66, грозозащита 4 кВ; от –50 °С до +60 °С; 2,9 кг

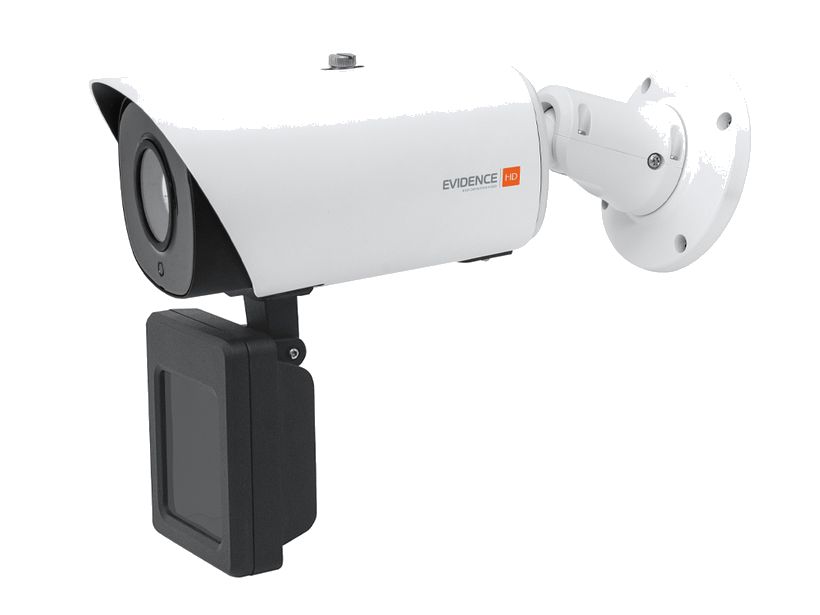

APIX 4ZBullet / S4 LPR SL (II)4 Мпикс, 4-кратный объектив 8 — 32 мм, до 40 м, Wiegand 26-bit, питание 12 — 28 В пост.

Распознавание номеров	точность 98% при скорости до 160 км/ч; до 2 рабочих зон; оптимальная дистанция до 40 м
Списки	до 20000 номеров в памяти
Матрица / разрешение	1/1.8'' Progressive Scan CMOS; 4 Мпикс (2688 x 1520); WDR Pro 140 дБ
Объектив	моторизированный, 4-кратный 8 — 32 мм, F1.6 — F1.7; 44° x 25° (wide) — 13° x 7° (tele)
ИК-подсветка	ИК-прожектор, 50 м
Порты	2 тревожных входа, 2 выхода; RS485; Wiegand 26-bit; карта памяти до 1 ТБ
Питание	12 — 28 В пост.; 27 Вт макс. (с ИК-подсветкой)
Корпус	IP67, грозозащита 4 кВ; от –50 °С до +60 °С; 2,1 кг; 3-координатный поворотный кронштейн с распределительной коробкой

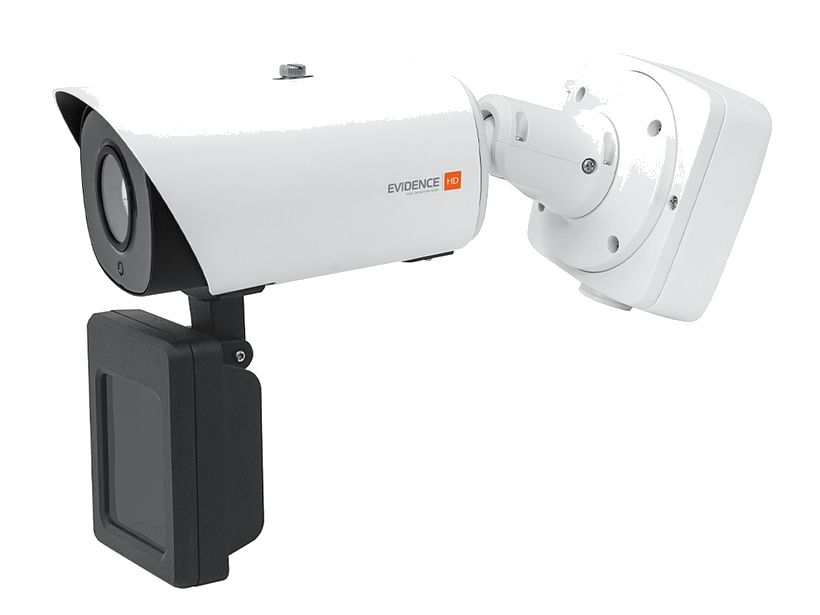

APIX Bullet / S2 2713 AF LPR-W2 Мпикс, объектив 2,7 — 13,5 мм, до 25 м, Wiegand 26-bit, до 2 зон, память на 20 000 номеров.

Распознавание номеров	точность 95% при скорости до 200 км/ч; до 2 рабочих зон; оптимальная дистанция до 25 м
Списки	до 20000 номеров в памяти
Матрица / разрешение	1/2.8'' Progressive Scan CMOS; 2 Мпикс (1920 х 1080); WDR Pro 140 дБ
Объектив	моторизированный, 2,7 — 13,5 мм, F1.4; 113° x 33° (wide) — 60° x 18° (tele)
ИК-подсветка	ИК-прожектор, 25 м
Порты	1 тревожный вход, 1 выход; RS485; Wiegand 26-bit; карта памяти до 1 ТБ
Питание	12 В пост. / PoE+ (IEEE802.3 at); 24 Вт макс. (с ИК-подсветкой)
Корпус	IP67, IK10 (за исключением ИК-прожектора), грозозащита 4 кВ; 2,1 кг; кронштейн с распределительной коробкой

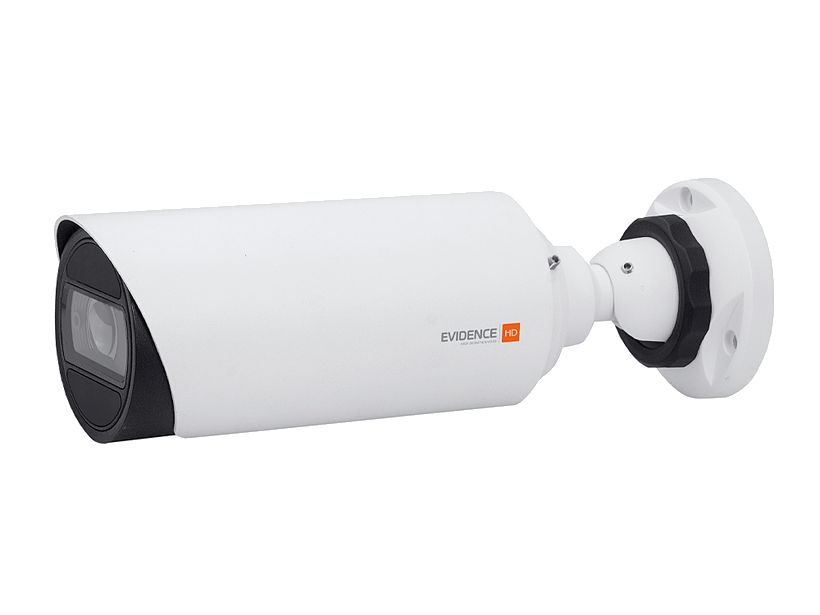

APIX Bullet / S2 2713 AF LPR2 Мпикс, до 25 м, до 4 зон; без RS485 и Wiegand, память на 1000 номеров, питание 12 В или PoE.

Распознавание номеров	точность 95% при скорости до 200 км/ч; до 4 рабочих зон; оптимальная дистанция до 25 м
Списки	до 1000 номеров в памяти
Матрица / разрешение	1/2.8'' Progressive Scan CMOS; 2 Мпикс (1920 х 1080); WDR Pro 140 дБ
Объектив	моторизированный, 2,7 — 13,5 мм, F1.6 — F1.7; 111° x 60° (wide) — 34° x 19° (tele)
ИК-подсветка	25 м
Порты	1 тревожный вход, 1 выход; последовательного порта и Wiegand нет; карта памяти до 256 ГБ
Питание	12 В пост. / PoE (IEEE802.3 af); 10 Вт макс. (с ИК-подсветкой)
Корпус	IP67, IK10, грозозащита 4 кВ; 825 г; 3-координатный поворотный кронштейн

Как это работает и подключается

Камеры сами распознают номера, классифицируют автомобили (цвет номера, тип, цвет, марка, направление движения) и передают данные вместе с видеопотоком на сервер записи EVIDENCE; отдельный сервер LPR не нужен. Реакции настраиваются через программный комплекс EVIDENCE Win.
Настройка LPR в веб-интерфейсе: вкладка LPR, флажок включения распознавания, до 4 областей обнаружения (ROI). Триггер — всегда или по тревожному входу. Есть время повторного обнаружения, чтобы не дублировать припаркованные автомобили.
Списки: чёрный, белый и список посетителей; номера добавляются вручную или CSV-файлом, для каждого типа списка задаётся действие (запись на карту / NAS, FTP, e-mail, внешний выход, звук, SIP, уведомление HTTP).
Результаты распознавания можно отправлять стороннему ПО по RTSP, TCP или HTTP; в руководстве приведён адрес http://IP:Port/api/lpr.
Вход в камеру: IP-адрес 192.168.0.250, пользователь admin, пароль задаётся при первом подключении (от 8 до 32 символов, минимум одна буква и одна цифра).

Монтаж

Рекомендуемая установка — камера перед транспортным средством: автомобиль должен полностью попадать в поле зрения по всей ширине.
При установке под углом камеру ставят выше: вертикальный угол меньше 30°, горизонтальный не более 30°, угол наклона номера менее 5° — чтобы захватить всю переднюю часть автомобиля.
Оптимальная область номера для камер Evidence LPR — 130 — 300 пикселей; разрешение потока для LPR-анализа по умолчанию 1280*720 и выбирается под условия съёмки.
Для работы журнала LPR, снимков и умного поиска в камеру нужна карта памяти SD или NAS; иначе снимки временно хранятся на ПК и после выхода очищаются.
Аксессуары (отдельно): APIX TUBEPLATE / R (адаптер на трубу), APIX CORNERPLATE / R (на угол), APIX JBOX / R (распределительная коробка).
Монтаж и обслуживание — только квалифицированным персоналом; не ставить камеру рядом с мерцающими осветителями, нагревателями, источниками сильного электромагнитного излучения, при пыли, копоти и парах агрессивных веществ.

Примеры

Въезд на парковку и пропускной пункт

Bullet / S2 2713 AF LPR и LPR-W рассчитаны на автоматизированные парковочные зоны и пропускные пункты на ближних дистанциях (до 25 м).

Городские улицы и территория предприятий

4ZBullet / S4 LPR SL (II) — для средних дистанций (до 40 м): автоматизированное управление движением на городских улицах и парковках, территория предприятий.

Автомагистрали и развязки

20ZBullet / S4 PTZ LPR — для контроля протяжённых участков (до 240 м) в составе систем управления дорожным движением; поворотная платформа позволяет охватить несколько направлений дороги.

СКУД по номеру автомобиля

У моделей с Wiegand 26-bit (4ZBullet S4 LPR SL II и Bullet S2 2713 AF LPR-W) камера работает как считыватель и идентифицирует автомобиль без меток.

Частые вопросы

Нужен ли отдельный сервер распознавания номеров?

Нет, по документации распознавание автономное, внутри камеры; сервер записи EVIDENCE получает номер и атрибуты вместе с видеопотоком.

Сколько номеров можно хранить в камере?

До 20000 — у 4ZBullet / S4 LPR SL (II) и Bullet / S2 2713 AF LPR-W; до 1000 — у 20ZBullet / S4 PTZ LPR и Bullet / S2 2713 AF LPR.

Какие атрибуты распознаются?

Цвет номерного знака, тип / цвет / марка транспортного средства, направление движения; по каталогу — 14 типов и более 150 марок.

Какая дистанция для каждой модели?

20ZBullet — до 240 м, 4ZBullet S4 LPR SL (II) — до 40 м, обе Bullet / S2 2713 AF — до 25 м.

Нюансы и грабли

Питание различается по моделям: 4ZBullet / S4 LPR SL (II) — 12 — 28 В пост., PoE в таблице не указано, хотя общее руководство говорит «12 В или PoE»; у 20ZBullet и LPR-W по сети заявлен PoE+ (IEEE802.3 at), у простой LPR — PoE (IEEE802.3 af), то есть разные классы.
Расхождение документов: в каталоге заявлено распознавание номеров 85 стран и регионов и скорость до 200 км/ч; в руководстве по настройке ANPR — более 70 стран и регионов и максимальная скорость распознавания 120 км/ч. Ориентироваться на меньшие значения.
Цвет номера, тип и цвет автомобиля поддерживаются в серии AI с прошивки V4X.7.0.78 или выше; интерфейс LPR Live View — с V4X.7.0.74 или выше.
В простой модели Bullet / S2 2713 AF LPR нет RS485 и Wiegand, а память списков — 1000 номеров против 20000 у LPR-W; для интеграции в СКУД по Wiegand она не подходит.
Расширенный режим областей (разные области для разных предустановок) работает только на PTZ-серии, не более чем на 4 предустановках.
Без SD-карты или NAS журнал LPR и умный поиск недоступны.

Документация

Evidence — каталог APIX Bullet LPR (Серия APIX AI-LPR. Камеры с распознаванием номеров)
Evidence — настройка системы распознавания номеров (ANPR)
Evidence — руководство по эксплуатации Серия APIX AI-LPR
