APIX Box 4K / M2 SFP / M3 / M3 SFP / M4 / M5 — корпусные камеры первого поколения
Корпусные камеры для помещений без объектива (C/CS): M3, M4, M5, 4K с сетью 10/100 или 1 Гбит и PoE, а M2 SFP и M3 SFP — с разъёмом SFP-модуля для оптоволокна.
Модели семейства
APIX Box / 4KКорпусная камера Ultra HD 8 Мпикс, гигабитный Ethernet с PoE; питание 12 В пост. или PoE.
| Матрица | 1/1.7’’ Sony IMX226 Progressive CMOS 4K2K; 8 Мпикс (3840 х 2160) |
| Кадры и сжатие | 25 кадров/сек., Full HD и ниже — 50 кадров/сек.; два потока 3840 х 2160 и 1920 х 1080 при 20 кадрах/сек.; H.264 / M-JPEG |
| Объектив | крепление C/CS, автодиафрагма DC; Auto Back Focus вручную / автоматически при переключении ИК-фильтра |
| Чувствительность | 0,03 лк (цвет) / 0,005 лк (ч/б) |
| Сеть | 1Gbit Ethernet (с поддержкой PoE) |
| Интерфейсы | 1 тревожный вход, 1 релейный выход; встроенный микрофон, 1 аудиовход, 1 аудиовыход (разъём 3,5 мм); композитный BNC |
| Карта памяти | Micro SD/SDHC (до 32 Гб) |
| Питание | 12 В пост. / PoE; потребление 9,5 Вт |
| Условия | для помещений; от -10 °С до +50 °С; вес 395 г |

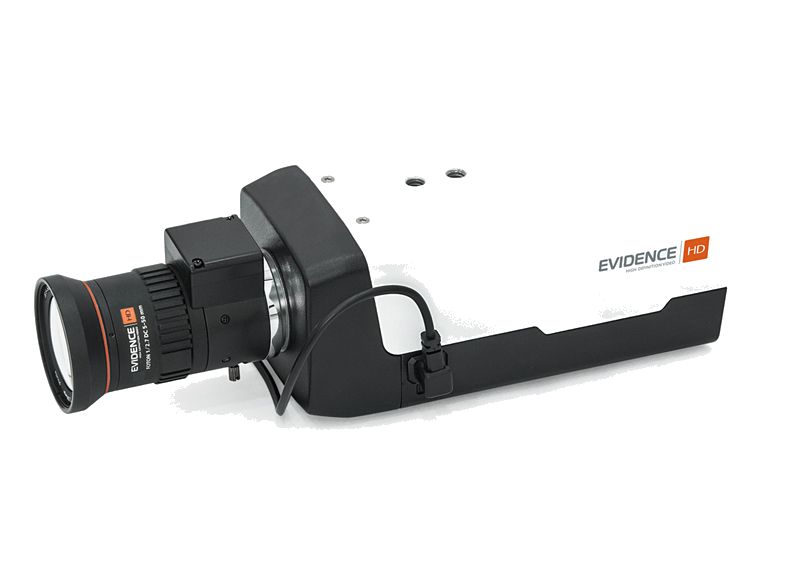

APIX Box / M2 SFP2-мегапиксельная камера с разъёмом под SFP-модуль вместо RJ-45.
| Матрица | 1/2.8’’ Sony IMX036 Progressive CMOS 2M; 2 Мпикс (1920 х 1080) |
| Кадры и сжатие | 25 кадров/сек.; H.264 / M-JPEG; четыре потока одновременно |
| Объектив | крепление C/CS, автодиафрагма DC |
| Чувствительность | 0,2 лк (цвет) / 0,02 лк (ч/б) |
| Сеть | разъём для установки SFP-модуля (SFP-модуль не входит в комплект) |
| Интерфейсы | 1 тревожный вход, 1 релейный выход; линейный вход / вход микрофона и линейный выход (разъём 3.5 мм); композитный BNC |
| Карта памяти | Micro SD/SDHC (до 32 Гб) |
| Питание | 12 В пост. / 24 В перем.; потребление 9,5 Вт |
| Условия | для помещений; от -10 °С до +50°С; вес 395 г |
APIX Box / M33-мегапиксельная камера, 15 кадров/сек. при максимальном разрешении.
| Матрица | 1/2.8’’ Sony IMX036 Progressive CMOS 3M; 3 Мпикс (2048 х 1536) |
| Кадры и сжатие | 15 кадров/сек. при 2048 х 1536, 25 кадров/сек. при Full HD и ниже; H.264 / M-JPEG; четыре потока |
| Объектив | крепление C/CS, автодиафрагма DC |
| Чувствительность | 0,2 лк (цвет) / 0,02 лк (ч/б) |
| Сеть | 10/100Mbit Ethernet (с поддержкой PoE) |
| Интерфейсы | 1 тревожный вход, 1 релейный выход; линейный вход / вход микрофона и линейный выход (разъём 3.5 мм); композитный BNC |
| Карта памяти | Micro SD/SDHC (до 32 Гб) |
| Питание | 12 В пост. / 24 В перем. / PoE; потребление 4 Вт |
| Условия | для помещений; от -10 °С до +50°С; вес 330 г |
APIX Box / M3 SFPВерсия M3 с разъёмом SFP-модуля вместо RJ-45.
| Матрица | 1/2.8’’ Sony IMX036 Progressive CMOS 3M; 3 Мпикс (2048 х 1536) |
| Кадры и сжатие | 15 кадров/сек. при 2048 х 1536, 25 кадров/сек. при Full HD и ниже; H.264 / M-JPEG; четыре потока |
| Объектив | крепление C/CS, автодиафрагма DC |
| Сеть | разъём для установки SFP-модуля (SFP-модуль не входит в комплект) |
| Интерфейсы | 1 тревожный вход, 1 релейный выход; линейный вход / вход микрофона и линейный выход (разъём 3.5 мм); композитный BNC |
| Карта памяти | Micro SD/SDHC (до 32 Гб) |
| Питание | 12 В пост. / 24 В перем.; потребление 9,5 Вт |
| Условия | для помещений; от -10 °С до +50°С; вес 395 г |

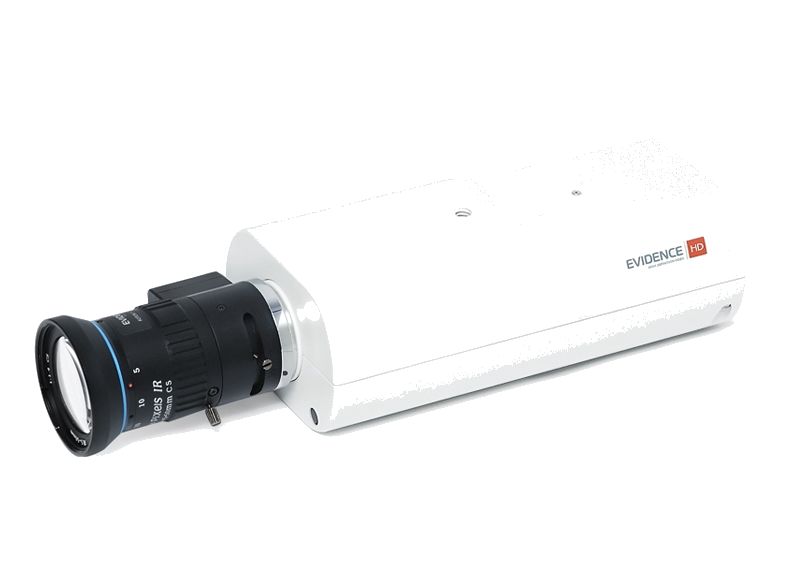

APIX Box / M44-мегапиксельная камера на OmniVision OV4689 с аппаратным WDR 120 дБ и автодиафрагмой P-Iris.
| Матрица | 1/3’’ OmniVision OV4689 CMOS 4M; 4 Мпикс (2688 х 1520) |
| Кадры и сжатие | 25 кадров/сек.; H.264 / M-JPEG; четыре потока; при аппаратном WDR максимальное разрешение 2560 х 1440 |
| Объектив | крепление C/CS, автодиафрагма P-Iris |
| Чувствительность и WDR | 0,1 лк (цвет) / 0,01 лк (ч/б); аппаратный WDR – 120 дБ, программный WDR |
| Сеть | 10/100 Mbit Ethernet (с поддержкой PoE) |
| Интерфейсы | 1 тревожный вход, 1 релейный выход; линейный вход / линейный выход (разъём 3.5 мм); композитный BNC |
| Карта памяти | Micro SD/SDHC (до 32 Гб) |
| Питание | 12 В пост. / PoE; потребление 4,5 Вт |
| Условия | для помещений; от -10 до +50 °С; вес 395 г |

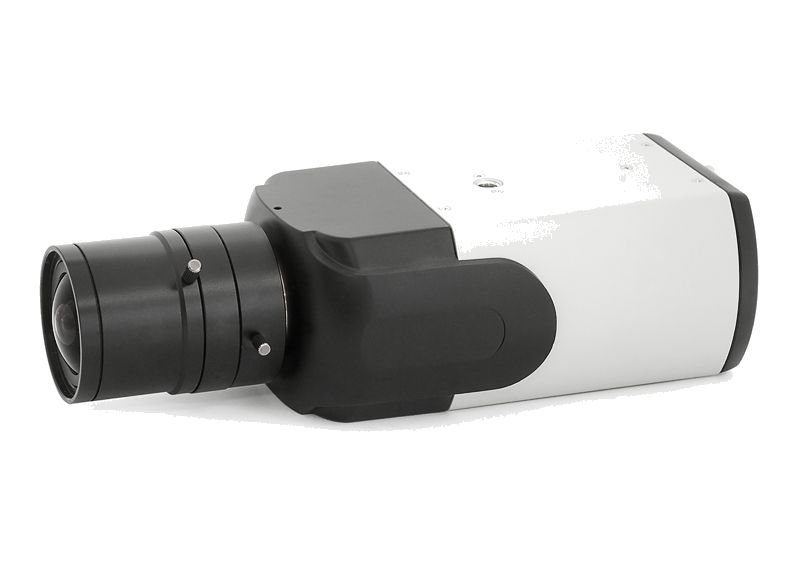

APIX Box / M55-мегапиксельная камера, 10 кадров/сек. при максимальном разрешении.
| Матрица | 1/3.2’’ OmniVision OV5653 CMOS 5M; 5 Мпикс (2592 x 1944) |
| Кадры и сжатие | 10 кадров/сек. при 5 Мпикс, 20 кадров/сек. при 3 Мпикс (2048х1536), 25 кадров/сек. при Full HD и ниже; H.264 / M-JPEG |
| Объектив | крепление C/CS, автодиафрагма DC |
| Чувствительность | 0,1 лк (цвет) / 0,01 лк (ч/б) |
| Сеть | 10/100Mbit Ethernet (с поддержкой PoE) |
| Интерфейсы | 1 тревожный вход, 1 релейный выход; линейный вход / вход микрофона и линейный выход (разъём 3.5 мм); композитный BNC |
| Карта памяти | Micro SD/SDHC (до 32 Гб) |
| Питание | 12 В пост. / 24 В перем. / PoE; потребление 4 Вт |
| Условия | для помещений; от -10 °С до +50°С; вес 330 г |
Как это работает и подключается
- Сетевые параметры по умолчанию: IP-адрес 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя пользователя Admin, пароль 1234, HTTP-порт 80, RTSP-порт 554, UPnP включён.
- IP-адрес назначают программой EVIDENCE Starter Lite: файл EvidenceStarterLite.exe лежит на компакт-диске из комплекта; там же полное руководство. В программе нажимают «Поиск IP-камер EVIDENCE», выбирают камеру двойным щелчком. Повторяющийся IP-адрес подсвечивается красным.
- Вход в веб-интерфейс — через Internet Explorer, ссылка IE в программе; IP-адреса ПК и камеры должны быть в одной подсети.
- Встроенные функции по описанию M4: двусторонний звук, защита от саботажа, маскирование приватных зон, детектор движения и звука, запись на карту Micro SD или NAS.
Монтаж
- Снять защитную крышку и накрутить объектив. Объектив с креплением C — через переходник C/CS. Кабель управления автодиафрагмой — в разъём на задней панели.
- Питание: M4 и 4K — внешний блок 12 В пост. через переходник из комплекта; M3 — внешний блок 12 В пост. / 24 В перем. через клеммную коробку из комплекта, максимальное потребление 4 Вт. Полярность соблюдать строго. При правильном подключении загорается зелёный светодиод питания.
- Для PoE должен быть доступен PoE-коммутатор или PoE-инжектор. Сеть — кабель 5-й категории, не длиннее 100 метров; при прямом подключении к ПК иногда нужен «перекрёстный (crossover)» кабель.
- Светодиоды разъёма: зелёный (Link) — есть связь, мигающий оранжевый (Activity) — идёт обмен данными.
- Тревожные контакты (M3): (1) выход +, (2) выход −, (3) вход +, (4) вход −, контакты 5–7 зарезервированы. Аудио: Line Out — линейный выход, Line In / Mic In — линейный вход / вход микрофона.
- Карту ставить в слот на задней панели; поддерживаются Micro SD/SDHC объёмом до 32 Гб.
- В комплекте у M3: клеммная коробка для питания, шестигранник для настройки заднего фокуса, компакт-диск с руководством и программой Starter Lite; объектив и кронштейн не входят.
Примеры
Лица, номера, номинал купюр
Руководство 4K называет камеру подходящей для контроля объектов, где нужно изучать лица, номерные знаки и номинал купюр; формат Ultra HD позволяет увеличивать фрагменты без видимой потери качества на HD-мониторе.
Подключение по оптике
M2 SFP и M3 SFP вместо RJ-45 имеют разъём под сменный SFP-модуль: по описанию, в зависимости от модуля данные идут по оптоволокну на расстояние до 120 км.
Контроль при сложном освещении
M4 использует аппаратный WDR: два кадра с разными выдержками объединяются в один, что даёт нормальное изображение в тёмных и светлых участках кадра.
Частые вопросы
Какой максимум потребления у M3?
Внешний блок питания 12 В пост. / 24 В перем. с максимальным потреблением 4 Вт.
Чем M3 SFP отличается от M3?
Вместо разъёма RJ-45 с PoE у M3 SFP разъём для SFP-модуля, питание только 12 В пост. / 24 В перем., потребление 9,5 Вт, вес 395 г.
Какая карта памяти подходит?
Micro SD/SDHC объёмом до 32 Гб.
Нюансы и грабли
- Объектив и кронштейн в комплект не входят; для SFP-исполнений не входит и SFP-модуль.
- M4 и 4K питаются только от 12 В пост. или по PoE; питание 24 В перем. у них не предусмотрено. M2 SFP и M3 SFP питаются от 12 В пост. / 24 В перем., PoE в характеристиках не указан.
- Сброс настроек: кнопку сброса удерживать 5 секунд; камера перезагружается 30 секунд, после чего доступен IP-адрес по умолчанию.
- Предел карты памяти по руководствам — 32 Гб.
- У M4 при включённом аппаратном WDR максимальное разрешение ниже заявленного — 2560 х 1440.
- Если планируете PoE, убедитесь, что источник PoE есть в сети; иначе камера не запитается.
