APIX Box E — корпусные IP-камеры под сменный объектив, 4–12 Мпикс
Корпусные камеры для помещений: объектив C/CS покупается отдельно. Исполнения E4, E4 II, E4 III (4 Мпикс), E8, E8 II (8 Мпикс), E12, E12 II (12 Мпикс) и S2 Expert III.
Модели семейства
APIX Box / E44-мегапиксельная камера: 20 кадров/сек. при максимальном разрешении, питание 12 В пост., 24 В перем. или PoE.
| Матрица | 1/3’’ OmniVision OV4689 CMOS 4M; 4 Мпикс (2592 х 1520) |
| Кадры и сжатие | 20 кадров/сек. при 4 Мпикс, 25 кадров/сек. при 3 Мпикс (2304 х 1296) и ниже; H.264 / M-JPEG |
| Объектив | без объектива, крепление C/CS, автодиафрагма DC |
| Чувствительность | 0,1 лк (цвет) / 0,01 лк (ч/б) |
| Аудио | встроенный микрофон, 1 аудиовход, 1 аудиовыход (Mini Jack 3,5 мм) |
| Тревожные контакты, порты | 1 вход, 1 выход; RS485; тестовый аналоговый выход (RCA) |
| Карта памяти | Micro SD (до 64 Гб) |
| Питание | 12 В пост. / 24 В перем. / PoE; потребление 3,0 Вт |
| Условия | для помещений; от -10°С до +50 °С; вес 450 г |
APIX Box / E4 IIВерсия на HiSilicon 3516D: H.265, аппаратный WDR 120 дБ, 25 кадров/сек., 2 аудиовхода.
| Матрица | 1/3’’ OmniVision OV4689 CMOS 4M; 4 Мпикс (2592 х 1520), 25 кадров/сек. |
| Сжатие | H.265 / H.264 / M-JPEG; ONVIF версия 2.6, Profile S |
| Объектив | без объектива, крепление C/CS, автодиафрагма DC |
| Чувствительность и WDR | 0,1 лк (цвет) / 0,01 лк (ч/б); аппаратная система WDR — 120 дБ |
| Аудио | 2 аудиовхода, 1 аудиовыход (Mini Jack 3,5 мм) |
| Тревожные контакты, порты | 1 вход, 1 выход; RS485; композитный BNC |
| Карта памяти | Micro SD (до 128 ГБ) |
| Питание | 12 В пост. / 24 В перем. / PoE (IEEE802.3 af); потребление 4 Вт |
| Условия | для помещений; от -10°С до +50 °С; вес 390 г |

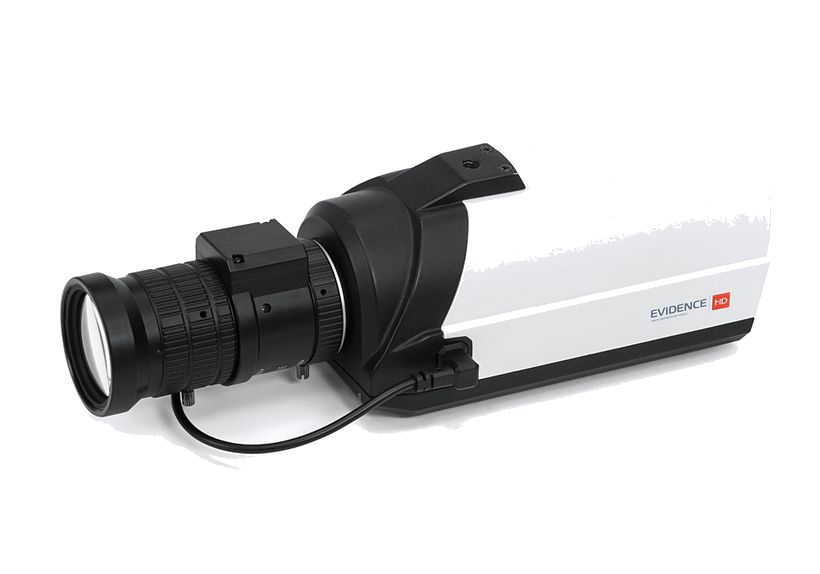

APIX Box / E4 (III)Камера с частотой 60 кадров/сек. в первом потоке, StarLight и WDR; для улицы — только внутри гермокожуха.
| Матрица | 1/2.8’’ Progressive Scan CMOS; 4 Мпикс (2592 x 1520) |
| Кадры и сжатие | поток 1: 60 кадров/сек., потоки 2 и 3: 30 кадров/сек.; H.265 / H.264 / M-JPEG |
| Объектив | без объектива, крепление C/CS, автодиафрагма DC |
| Чувствительность | 0,03 лк (цвет) / 0,003 лк (ч/б); аппаратная система WDR |
| Аудио | встроенный микрофон, 1 аудиовход, 1 аудиовыход |
| Тревожные контакты, порты | 1 вход, 1 выход; RS485; композитный BNC |
| Карта памяти | Micro SD (до 256 Гб) |
| Питание | 12 В пост. / 24 В перем. / PoE (IEEE802.3 af); потребление 3 Вт |
| Условия | стандартно для помещений, на улице — внутри гермокожуха; от –30 до +50 °С; вес 400 г |

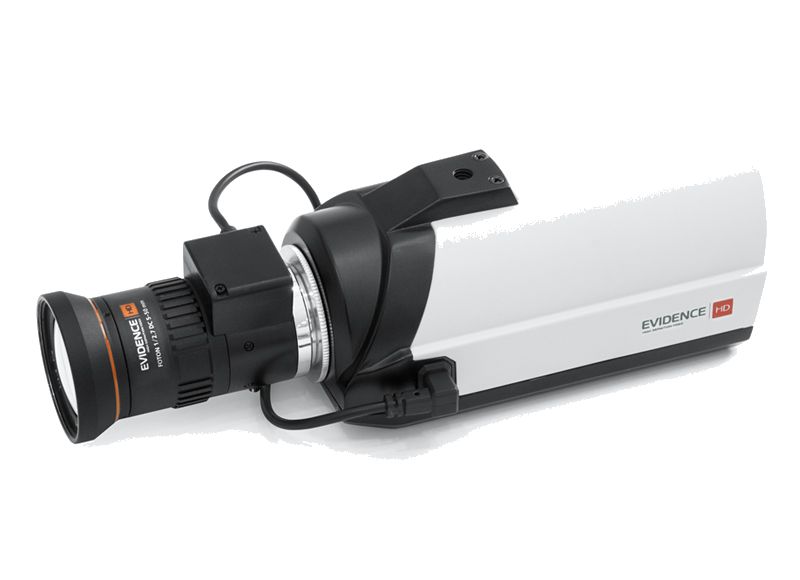

APIX Box / E88-мегапиксельная камера Ultra HD, 24 кадра/сек.
| Матрица | 1/1.7’’ Sony IMX226 Progressive CMOS 8M; 8 Мпикс (4096 х 2160) |
| Кадры и сжатие | 24 кадра/сек.; H.264 / M-JPEG; один поток видео |
| Объектив | без объектива, крепление C/CS, автодиафрагма DC |
| Чувствительность | 0,03 лк (цвет) / 0,005 лк (ч/б) |
| Аудио | встроенный микрофон, 1 аудиовход, 1 аудиовыход (Mini Jack 3,5 мм) |
| Тревожные контакты, порты | 1 вход, 1 выход; RS485; тестовый аналоговый выход (RCA) |
| Карта памяти | разъём для карты Micro SD |
| Питание | 12 В пост. / 24 В перем. / PoE; потребление 3,0 Вт |
| Условия | для помещений; от -10°С до +50 °С; вес 450 г |
APIX Box / E8 (II)8-мегапиксельная StarLight-камера с Auto Back Focus и WDR 120 дБ.
| Матрица | 1/1.8’’ STARVIS CMOS; 8 Мпикс (3840 x 2160) |
| Кадры и сжатие | 25 / 30 кадров/сек. (50/60 Гц); H.265 / H.264 / M-JPEG |
| Объектив | без объектива, крепление С/CS, диафрагма DC Iris; Auto Back Focus |
| Чувствительность и WDR | 0,005 лк (цвет, F1.6, AGC) / 0,0001 лк (ч/б, F1.6, AGC); аппаратная система WDR 120 дБ |
| Аудио | встроенный микрофон, 1 вход и 1 выход (Mini Jack 3,5 мм) |
| Тревожные контакты, порты | 1 вход, 1 выход; RS485; композитный BNC |
| Карта памяти | Micro SD (до 1 ТБ) |
| ONVIF | Profile S/T/G/M |
| Питание | 12 В пост. / 24 В перем. / PoE (IEEE802.3 af); потребление 3,5 Вт |
| Условия | от -30°С до +50 °С; вес 400 г |
APIX Box / E1212-мегапиксельная камера, 20 кадров/сек. при максимальном разрешении, Auto Back Focus.
| Матрица | 1/1.7’’ Sony IMX226 Progressive CMOS 12M; 12 Мпикс (4000 х 3000) |
| Кадры и сжатие | 20 кадров/сек. при 12 Мпикс, 25 кадров/сек. при 8 Мпикс (4096 х 2160) и ниже; H.265 / H.264 / M-JPEG |
| Объектив | без объектива, крепление C/CS, автодиафрагма DC; Auto Back Focus поддерживается |
| Чувствительность | 0,05 лк (цвет) / 0,005 лк (ч/б); цифровая система D-WDR |
| Аудио | встроенный микрофон, 1 вход и 1 выход (Mini Jack 3,5 мм) |
| Тревожные контакты, порты | 1 вход, 1 выход; RS485; композитный BNC |
| Карта памяти | Micro SD (до 128 ГБ) |
| ONVIF | версия 2.6, Profile S |
| Питание | 12 В пост. / 24 В перем. / PoE (IEEE802.3 af); потребление 5 Вт |
| Условия | от -10°С до +50 °С; вес 400 г |
APIX Box / E12 (II)12-мегапиксельная StarLight-камера с WDR 120 дБ и Auto Back Focus.
| Матрица | 1/1.7” STARVIS CMOS; 12 Мпикс (4000 x 3000) |
| Кадры и сжатие | 25 / 30 кадров/сек. (50/60 Гц); H.265 / H.264 / M-JPEG |
| Объектив | без объектива, крепление С/CS, диафрагма DC Iris; Auto Back Focus поддерживается |
| Чувствительность и WDR | 0,001 лк (цвет, F1.2, AGC) / 0,0005 лк (ч/б, F1.2, AGC); аппаратная система WDR 120 дБ |
| Аудио | встроенный микрофон, 1 вход и 1 выход (Mini Jack 3,5 мм) |
| Тревожные контакты, порты | 1 вход, 1 выход; RS485; композитный BNC |
| Карта памяти | Micro SD (до 1 ТБ) |
| ONVIF | Profile S/T/G/M |
| Питание | 12 В пост. / 24 В перем. / PoE (IEEE802.3 af); потребление 3,5 Вт |
| Условия | от -30°С до +50 °С; вес 400 г |

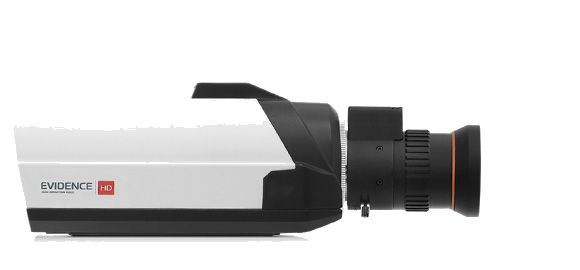

APIX Box / S2 Expert IIIВ папке только краткая инструкция по подключению: характеристик матрицы и разрешения в ней нет.
| Объектив | крепление C или CS (для C — переходник C/CS), автодиафрагма через отдельный разъём; кнопка Auto Back Focus (ABF) |
| Питание | 12 В пост. или 24 В перем. или PoE (IEEE802.3 af) |
| Тревожные контакты | 1 тревожный вход, 1 тревожный выход |
| Аудио | 1 аудиовход, 1 аудиовыход |
| Карта памяти | Micro SD (до 256 Гб) |
| Порты | композитный аналоговый выход BNC; RS485; низковольтный вход / выход |
Как это работает и подключается
- IP-адрес по умолчанию 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя пользователя Admin, пароль 1234 (E4, E4 II, E4 III, E8, E12). В кратком руководстве E8 II при первом подключении пароль для Admin задают самостоятельно.
- IP-адрес назначают программой EVIDENCE Starter (E4, E4 II, E8, E12) или ESC / EVIDENCE SEARCH CAMERA (E4 III, E8 II, S2 Expert III); дальше — веб-интерфейс, IP-адреса ПК и камеры должны быть в одной подсети.
- Для ActiveX нужен Internet Explorer; в инструкциях E4 III и S2 Expert III предлагают Microsoft Edge в режиме Internet Explorer.
- Аналитика по документам: у E4 II и E12 — пересечение линии, вход в зону, превышение скорости, неправильная парковка, направление движения, оставленные / пропавшие предметы; у E4 III — пересечение линии периметра, вход в зону, праздношатание, направление движения, подсчёт людей, фильтрация по типу (человек / авто); у E8 II и E12 II — MOD-Algorithms, пересечение линии периметра, вход в зону, неправильная парковка, направление движения, подсчёт людей, праздношатание.
Монтаж
- Снять защитную крышку и накрутить объектив на разъём. Объектив с креплением C ставят через переходник C/CS из комплекта. Для объектива с автодиафрагмой кабель управления подключают к разъёму сбоку камеры.
- Питание 12 В пост. или 24 В перем. подключают к клеммной колодке на задней панели. При 12 В пост. строго соблюдать полярность (+/–). Правильное подключение показывает светодиод PWR, через несколько секунд — RUN.
- Сетевой кабель — Ethernet категории 5 и выше, не длиннее 100 метров. Зелёный индикатор разъёма — есть связь, мигающий жёлтый — идёт обмен данными.
- Тревожные контакты (клеммная колодка ALARM, по E4): COM — земля (–), IN — вход DC 5 – 12V (+), COM — общий выхода, OUT — выход. Загорается индикатор ALM.
- Микрофон и усилитель (динамики) подключают со своим источником питания.
- Аналоговый видеовыход выводит изображение на аналоговый монитор вместе с текущим IP-адресом; выход нужно включить в настройках камеры (Системные >> BNC).
- При установке в уличный гермокожух учитывают размеры объектива и дополнительные 10 мм DC-коннектора на левой стороне камеры.
Примеры
Выбор объектива под объект
Камеры поставляются без объектива: его подбирают отдельно исходя из требований системы и условий съёмки на объекте.
Детализация
Руководство E8 называет разрешение 4096 х 2160 достаточным, чтобы рассмотреть документы, предметы, лица и надписи; E12 — аналогично для 12 Мпикс.
Уличная установка
Без дополнительной защиты камера ставится только в помещении; на улице нужен гермокожух (у E4 III — камера устанавливается внутри соответствующего гермокожуха).
Частые вопросы
Входит ли объектив в комплект?
Нет, у всех исполнений камера поставляется без объектива. Крепление C/CS, автодиафрагма DC.
Подходит ли камера для улицы?
Только в гермокожухе: сама камера рассчитана на помещения.
Какой логин и пароль по умолчанию?
Admin и 1234, IP-адрес 192.168.0.250; у E8 II пароль для Admin создаётся при первом подключении.
Нюансы и грабли
- Объектив в комплект не входит. Без него камера не даст изображения; без гермокожуха камеру нельзя использовать на улице.
- Питание по PoE не заработает, если в сети нет PoE-коммутатора или PoE-инжектора.
- Сброс настроек: кнопку RESET (RESET FACTORY) удерживать 5 секунд, камера перезагружается 90 секунд; после этого доступен IP-адрес по умолчанию.
- После ручной настройки объектива на камерах с кнопкой ABF нажать её коротко для подстройки; если изображение остаётся нечётким — удерживать более 3 секунд для сброса системы, затем снова настроить объектив вручную и коротко нажать ABF.
- Предел карты Micro SD разный: E4 — до 64 Гб, E4 II и E12 — до 128 ГБ, E4 III, S2 Expert III — до 256 Гб, E8 II и E12 II — до 1 ТБ; для E8 предел в документе не указан.
- В таблицах E4 и E8 аналоговый выход назван тестовым (RCA), а в описании разъёмов — BNC; у остальных исполнений — композитный BNC.
