APIX Box M2 II / M2 III / S2 SFP / L5 SP / M12 SFP — корпусные камеры StarLight и с портом SFP
Корпусные камеры без объектива с WDR 120 дБ: 2 Мпикс (M2 II, M2 III, S2 SFP, S2 SFP Expert), 4 Мпикс (L5 SP), 12 Мпикс (M12 SFP); у исполнений SFP сетевой порт комбинированный с SFP-модулем.
Модели семейства
APIX Box / L5 SP4-мегапиксельная камера с комбо-портом RJ45/SFP, Auto Back Focus и аналитикой MOD-Algorithms.
| Матрица | 1/1.8’’ Progressive Scan CMOS; 4 Мпикс (2688 х 1520) |
| Кадры и сжатие | 25 / 30 кадров/сек. (50/60 Гц); H.265 / H.264 / M-JPEG |
| Объектив | без объектива, крепление C/CS, диафрагма DC/P-Iris, моторизованные зум-объективы; Auto Back Focus |
| Чувствительность и WDR | 0,0005 лк (цвет, F1.2, AGC) / 0,0001 лк (ч/б, F1.2, AGC); аппаратная система WDR 120 дБ |
| Сеть | комбинированный порт RJ45 10/100 Base-TX / SFP 100 Base-FX; SFP-модуль в комплект не входит |
| Интерфейсы | 2 тревожных входа, 1 выход; 1 аудиовход, 1 аудиовыход; композитный BNC; RS485 |
| Карта памяти | Micro SD (до 512 ГБ) |
| ONVIF | Profile S, Profile G, Profile T |
| Питание | 12 В пост. / 24 В перем. / PoE (IEEE802.3 af); потребление 8 Вт |
| Условия | от -20°С до +50 °С; вес 440 г |

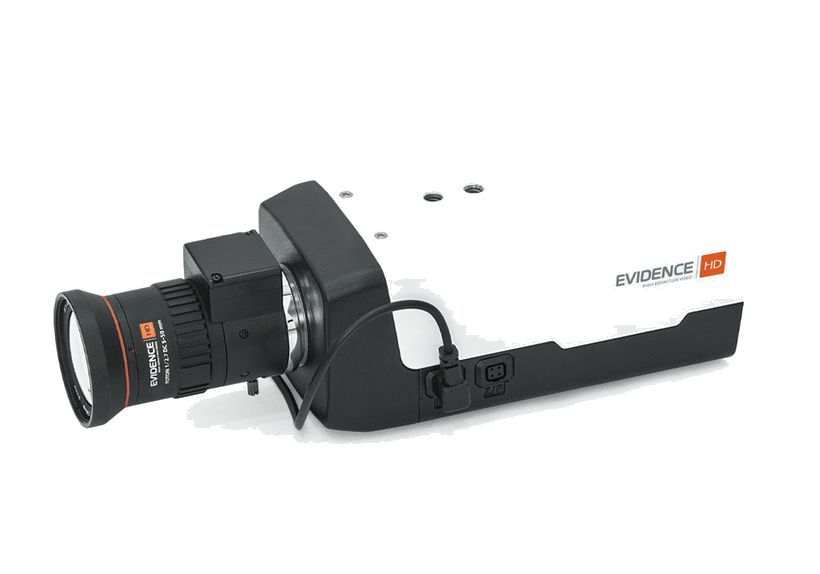

APIX Box / S2 SFP2-мегапиксельная камера с комбо-портом RJ45/SFP, 50 / 60 кадров/сек.
| Матрица | 1/2.8’’ Progressive Scan CMOS; 2 Мпикс (1920 х 1080) |
| Кадры и сжатие | 50 / 60 кадров/сек.; H.265 / H.264 / M-JPEG |
| Объектив | без объектива, крепление C/CS, диафрагма DC/P-Iris, моторизованные зум-объективы; Auto Back Focus |
| Чувствительность и WDR | 0,001 лк (цвет, F1.2, AGC) / 0,0001 лк (ч/б, F1.2, AGC); аппаратная система WDR 120 дБ |
| Сеть | комбинированный порт RJ45 10/100 Base-TX / SFP 100 Base-FX; SFP-модуль в комплект не входит |
| Интерфейсы | 2 тревожных входа, 1 выход; 1 аудиовход, 1 аудиовыход; композитный BNC; RS485 |
| Карта памяти | Micro SD (до 512 ГБ) |
| ONVIF | Profile S, Profile G, Profile T |
| Питание | 12 В пост. / 24 В перем. / PoE (IEEE802.3 af); потребление 8 Вт |
| Условия | от -20°С до +50 °С; вес 440 г |
APIX Box / S2 SFP Expert2-мегапиксельная камера с сенсором Sony IMX385, 50 кадров/сек., комбо-порт Ethernet / SFP.
| Матрица | 1/2’’ Sony IMX385 Progressive CMOS 2М; 2 Мпикс (1920 x 1080) |
| Кадры и сжатие | 50 кадров/сек.; H.265 / H.264 / M-JPEG |
| Объектив | без объектива, крепление C/CS, управление диафрагмой DC, моторизованные зум-объективы; Auto Back Focus |
| Чувствительность и WDR | 0,001 лк (цвет) / 0,0001 лк (ч/б); аппаратный WDR – 120 дБ |
| Сеть | комбо-порт 100Mbit Ethernet (RJ-45) / SFP; SFP-модуль в комплект не входит |
| Интерфейсы | 2 тревожных входа, 1 релейный выход; 1 аудиовход, 1 аудиовыход (3,5 мм); композитный BNC; RS485 (Pelco-P / Pelco-D) |
| Карта памяти | разъём Micro SD |
| Питание | 12 В пост. / 24 В перем. / PoE (IEEE802.3 af); потребление 6,8 Вт |
| Условия | для помещений; от -10°С до +50 °С; вес 480 г |
APIX Box / M2 II2-мегапиксельная камера на сенсоре Sony IMX307, 25 кадров/сек., RJ-45 с PoE.
| Матрица | 1/2.8’’ Sony Exmor R IMX307 Progressive CMOS 2М; 2 Мпикс (1920 х 1080) |
| Кадры и сжатие | 25 кадров/сек.; H.265 / H.264 / M-JPEG |
| Объектив | без объектива, крепление C/CS, управление диафрагмой DC |
| Чувствительность и WDR | 0,002 лк (цвет) / 0,0002 лк (ч/б); аппаратный WDR |
| Сеть | 10/100 Mbit Ethernet (разъём RJ-45) |
| Интерфейсы | 2 тревожных входа, 1 релейный выход; 1 аудиовход, 1 аудиовыход; композитный BNC; RS485 |
| Карта памяти | Micro SD (до 128 Гб по разделу установки карты) |
| Питание | 12 В пост. / 24 В перем. / PoE (IEEE802.3 af); потребление 6,8 Вт |
| Условия | для помещений; от -10 до +60 °С; вес 480 г |

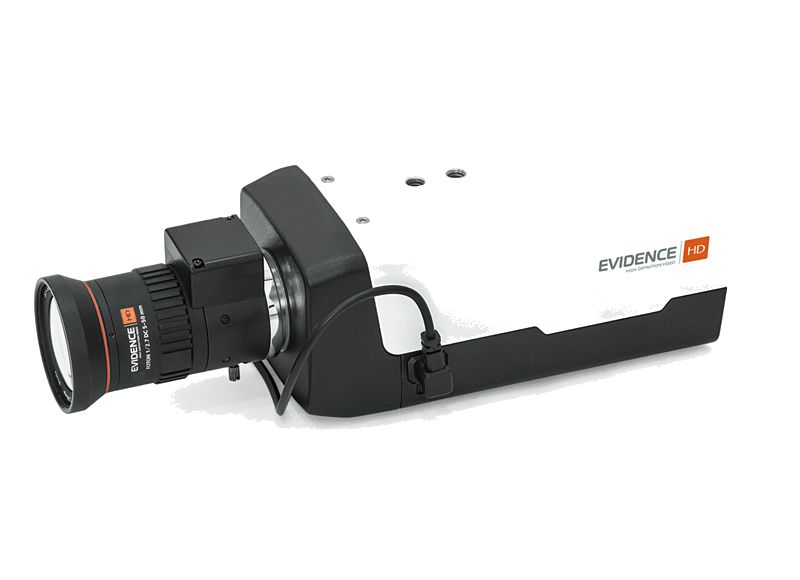

APIX Box / M2 (III)2-мегапиксельная StarLight-камера, 60 кадров/сек., поддержка DC и P-Iris; можно ставить на улице внутри гермокожуха.
| Матрица | 1/2.8’’ Progressive CMOS 2М; 2 Мпикс (1920 x 1080) |
| Кадры и сжатие | 60 кадров/сек.; H.265 / H.264 / M-JPEG |
| Объектив | без объектива, крепление C/CS, диафрагма DC/P-Iris |
| Чувствительность и WDR | 0,0005 лк (цвет) / 0,0001 лк (ч/б); аппаратная система WDR 120 дБ |
| Сеть | 10/100 Mbit Ethernet (разъём RJ-45) |
| Интерфейсы | 2 тревожных входа, 1 релейный выход; 1 аудиовход, 1 аудиовыход; композитный BNC; RS485 |
| Карта памяти | Micro SD (до 256 ГБ в таблице, до 128 Гб в разделе установки) |
| ONVIF | версия 17.12, Profile S |
| Питание | 12 В пост. / 24 В перем. / PoE (IEEE802.3 af); потребление 6 Вт |
| Условия | в помещении / на улице внутри гермокожуха; от -10 до +50 °С; вес 380 г |
APIX Box / M12 SFP12-мегапиксельная камера с комбинированным портом Ethernet / SFP.
| Матрица | 1/1.7’’ Sony IMX226 Progressive CMOS 12М; 12 Мпикс (4000 х 3000) |
| Кадры и сжатие | 20 кадров/сек. при 12 Мпикс, 25 кадров/сек. при 8 Мпикс (3840 х 2160) и ниже; H.265 / H.264 / M-JPEG |
| Объектив | без объектива, крепление C/CS, управление диафрагмой DC-Iris, моторизованные зум-объективы |
| Чувствительность и WDR | 0,06 лк (цвет) / 0,03 лк (ч/б); цифровая система D-WDR |
| Сеть | комбо-порт 100Mbit Ethernet (с поддержкой РоЕ) / SFP; SFP-модуль в комплект не входит |
| Интерфейсы | 2 тревожных входа, 1 релейный выход; 1 аудиовход, 1 аудиовыход (3,5 мм); композитный BNC; RS485 (Pelco-P / Pelco-D) |
| Карта памяти | разъём Micro SD |
| Питание | 12 В пост. / 24 В перем. / PoE (IEEE802.3 af); потребление 9,5 Вт |
| Условия | для помещений; от -10°С до +50 °С; вес 480 г |

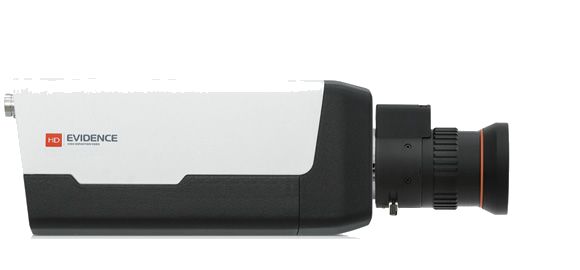

APIX Box / S8 SFPНазван в общем руководстве вместе с M2 (III), S2 SFP, L5 SP; собственных характеристик в папке нет, есть краткая инструкция к камерам с комбо-портом RJ45/SFP.
| Сеть | одновременно два порта: RJ-45 (с поддержкой PoE) и разъём SFP-модуля; SFP-модуль в комплект не входит |
| Объективы | варифокальные с ручной и автоматической диафрагмой (DC или P-Iris), а также моторизованные трансфокаторы; Auto Back Focus |
| Питание | 12 В пост., 24 В перем. или PoE (IEEE802.3 af) |
| Тревожные контакты | 2 тревожных входа, 1 релейный выход |
| Карта памяти | Micro SD (до 128 Гб) |
Как это работает и подключается
- IP-адрес по умолчанию 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя пользователя Admin, пароль 1234. Руководство M2 III советует сразу поставить надёжный пароль не короче 9 символов с цифрами, буквами и спецсимволами.
- В общем руководстве по настройке (M2 III, S2 SFP, L5 SP, S8 SFP) описан веб-интерфейс; вход через Internet Explorer, при запросе — установка компонента ActiveX. IP-адреса ПК и камеры должны быть в одной подсети.
- Аналитика: у L5 SP и S2 SFP — технология MOD-Algorithms, распознавание автомобилей, немоторных транспортных средств и людей (до 40 одновременных целей), метаданные объектов, контроль периметра, подсчёт людей, распознавание скопления и очереди; у M2 (III) — пересечение линии, вход в зону, обнаружение лиц; у S2 SFP Expert — пересечение линии, вход в зону, обнаружение лиц, подсчёт людей, перемещение предметов, оставленные предметы, расфокусировка, смена сцены.
- Auto Back Focus (ABF): кнопка физически перемещает матрицу относительно объектива и улучшает резкость; при удалённой работе ABF можно запускать из веб-интерфейса.
Монтаж
- Снять защитную крышку и накрутить объектив; для C-крепления использовать переходник C/CS. Объектив с автодиафрагмой DC подключать к разъёму сбоку камеры; для моторизованного трансфокатора — к отдельному разъёму Z/F (в инструкции SFP-камер).
- Питание 12 В пост. / 24 В перем. подключают к разъёмам на задней панели. Полярность 12 В пост. соблюдать строго. Нумерация контактов отличается: в M2 II и инструкции SFP (1) — DC 12V (+), (2) — DC 12V (–); в M2 III (1) — DC 12V (–), (2) — DC 12V (+).
- Сеть по витой паре — кабель 5-й категории, не длиннее 100 метров. Индикаторы: LINK — соединение установлено, ACT — идёт передача. При прямом подключении к ПК иногда нужен «перекрёстный (crossover)» кабель.
- Оптика: вставить SFP-модуль в разъём до щелчка и проверить, что без открытия фиксатора он не вынимается; снять пылезащитные заглушки с модуля и кабеля; подобрать модуль под тип кабеля и характеристики модуля на другом конце линии. Руководство рекомендует модули EVIDENCE серии GL.
- Тревожные контакты: ALM IN1, ALM IN2, GND, ALM OUT (+), ALM OUT (–). RS485: D+, D–. Аудио — штекер 3,5 мм; микрофон и усилитель подключать со своим источником питания.
- Карту Micro SD ставить в разъём на задней панели.
Примеры
Камера на оптической линии
Исполнения SFP вместо одного RJ-45 получают разъём под сменный SFP-модуль; модуль выбирают под тип кабеля и характеристики модуля на другом конце линии, скорость и дальность определяются самим модулем.
Сложное освещение
WDR 120 дБ и StarLight-матрицы нужны там, где в кадре чередуются светлые и тёмные области.
Уличная установка M2 III
Единственное исполнение в серии, для которого в таблице прямо указано место установки «в помещении / на улице внутри гермокожуха».
Частые вопросы
Чем SFP-исполнения отличаются от обычных?
Вместо одного разъёма RJ-45 у них комбинированный порт RJ45 / SFP; SFP-модуль в комплект не входит.
Сколько памяти поддерживает L5 SP?
Micro SD до 512 ГБ (то же у S2 SFP).
Какой логин и пароль по умолчанию?
Admin и 1234, IP-адрес 192.168.0.250.
Нюансы и грабли
- Объектив в комплект не входит; SFP-модуль для исполнений SFP — тоже отдельно.
- Распиновка питания у M2 III зеркальна M2 II (контакт 1 — минус у M2 III, плюс у M2 II); проверяйте маркировку на конкретной камере перед подачей 12 В.
- После установки карты памяти камеру необходимо перезагрузить (Настройки >> Система >> Обновление); карту извлекать только при отключённом питании.
- Сброс настроек: в течение 10 минут после подачи питания тонким инструментом удерживать кнопку сброса 15 секунд, индикатор PWR станет красным, камера перезагрузится.
- Расхождения: у M2 III предел Micro SD в таблице 256 ГБ, а в разделе установки — 128 Гб; у M2 II в таблице предела нет, в разделе установки 128 Гб.
- При работе с оптикой не изгибать кабель слишком сильно, держать разъёмы чистыми и закрытыми заглушками, пока подключение не выполнено.
- Не направлять объектив надолго на яркие объекты, не ставить камеру рядом с мерцающими осветителями, нагревательными элементами, источниками мощного электромагнитного излучения, при пыли, копоти и парах агрессивных веществ; корпус чистить сухой мягкой тканью, без растворителей.
