APIX Bullet E2 NT / E4 / E5 — уличные цилиндрические IP-камеры с ручным варифокалом
Три уличные камеры в одном корпусе: E2 NT (2 Мпикс), E4 (4 Мпикс), E5 (5 Мпикс). Зум и фокус крутят рычагами на месте, питание 12 В или PoE.
Модели семейства
APIX Bullet / E2 NT2-мегапиксельная камера без тревожных контактов и аудио, карта Micro SD.
| Матрица | 1/2.8’’ Sony Exmor IMX 322 CMOS 2M; 2 Мпикс (1920 х 1080) |
| Объектив | варифокальный 2,8 – 12 мм |
| ИК-подсветка | дальность до 25 м |
| Питание | 12 В пост. / PoE; потребление 7,2 Вт |
| Корпус | вандалозащищенный, уличный (IK5, IP66) |
| Температура | от -40°С до +55 °С |
| Вес | 680 г |
| Интерфейсы | 10/100Mbit Ethernet; тревожные контакты и аудио – нет; тестовый видеовыход |

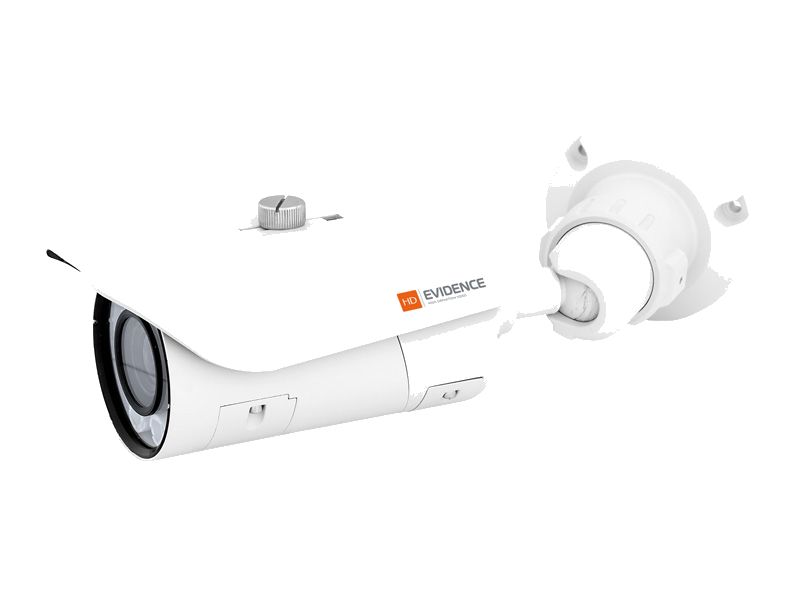

APIX Bullet / E44-мегапиксельная камера, линейные вход и выход звука (RCA), тревожных контактов нет.
| Матрица | 1/3’’ OmniVision OV4689 CMOS 4M; 4 Мпикс (2688 x 1512) |
| Объектив | варифокальный 3,0 – 12 мм |
| ИК-подсветка | до 25 м, 850 нм |
| Питание | 12 В пост. / PoE; потребление 7,5 Вт (с подсветкой) |
| Корпус | вандалозащищенный (IK5), уличный (IP66) |
| Температура | от -40°С до +50 °С |
| Вес | 680 г |
| Интерфейсы | 10/100 Mbit Ethernet; аудио: вход (RCA), выход (RCA); тревожные контакты – нет |
APIX Bullet / E55-мегапиксельная камера в том же корпусе; линейные аудиовход и выход (RCA).
| Матрица | 1/2.5'' Aptina 9P006 CMOS 5M; 5 Мпикс (2592 х 1920) |
| Объектив | варифокальный 3,3 – 12 мм; угол по горизонтали 79,3° (wide) — 29,8° (tele) |
| ИК-подсветка | 10 светодиодов, до 25 м, 850 нм |
| Питание | 12 В пост. / PoE; потребление 7,5 Вт |
| Корпус | уличный, IP66, вандалозащищенный (IK5) |
| Температура | от -40°С до +55 °С |
| Вес | 680 г |
| Интерфейсы | 10/100Mbit Ethernet; аудио: вход (RCA), выход (RCA); тревожные контакты – нет |
Как это работает и подключается
- Заводские параметры: IP-адрес 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя пользователя Admin, пароль 1234.
- Адрес назначают программой EVIDENCE Starter: кнопка [Поиск IP-камер EVIDENCE], двойной щелчок по камере, затем IP-адрес, маска, шлюз и DNS; для входа указывают имя и пароль камеры.
- Для входа через веб-браузер IP-адреса ПК и камеры должны быть в одной подсети; пример из РЭ: камера 192.168.0.250, ПК 192.168.0.100. Интерфейс описан на примере Internet Explorer.
- Зум и фокус: два винта на нижней панели откручивают ключом из комплекта, рычаги ZOOM и FOCUS ослабляют против часовой стрелки, настраивают кольцом, затем затягивают рычаги и ставят панель на место.
- Тестовый аналоговый выход выводит картинку на монитор кабелем BNC из комплекта; в настройках его нужно включить (раздел Системные, BNC).
Монтаж
- Места отверстий размечают по шаблону из комплекта, сверлят три отверстия, ставят дюбели, камеру крепят к стене винтами. Подключают питание и сеть, затем ставят камеру в нужное положение и настраивают зум и фокус.
- Основание должно быть прочным и выдерживать массу камеры; винты и дюбели из комплекта подходят не для всех материалов.
- Сеть: кабель Ethernet категории 5 или выше, длина не более 100 метров. В РЭ E5 разъём RJ45 закрывают муфтой из комплекта.
- Питание 12 В подключают к разъёму питания (стандарт 5,5 х 2,1 мм, у E2 NT и E4 по РЭ), полярность соблюдать строго.
- Карту Micro SD ставят под сервисной панелью, которую снимают тем же ключом; сброс настроек — кнопка под панелью, удерживать 5 секунд.
Примеры
Периметр и въезд с уровнем детализации под задачу
Разрешение выбирают моделью в одном корпусе: 2, 4 или 5 Мпикс. Угол обзора подбирают на месте варифокальным объективом, а не заменой камеры.
Питание по одному кабелю
Все три камеры работают от PoE, если в сети есть PoE-коммутатор или PoE-инжектор; при отсутствии PoE берут блок 12 В.
Частые вопросы
Какой пароль и адрес у камеры после сброса?
192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя Admin, пароль 1234. Сброс — удержать кнопку на сервисной панели 5 секунд.
Чем отличаются E2 NT, E4 и E5?
Разрешением и матрицей: 2, 4 и 5 Мпикс. Корпус, вес 680 г и питание общие. У E2 NT нет аудио и тревожных контактов, у E4 и E5 есть аудиовход и выход (RCA), тревожных контактов нет.
Где смотреть видео в браузере?
РЭ описывают работу в Internet Explorer (после установки ActiveX); ссылка IE есть в окне программы EVIDENCE Starter напротив камеры.
Нюансы и грабли
- PoE не заработает без PoE-коммутатора или PoE-инжектора в сети. В предупреждении РЭ E2 NT написано «High PoE», в таблице — «PoE»: при сомнениях берут источник с запасом и проверяют на объекте.
- Карта памяти: РЭ E2 NT называет только Micro SD без объёма; РЭ E4 и E5 — не более 64 Гб. Больше не ставить.
- Температура у E4 в РЭ расходится: в таблице от -40°С до +50 °С, в рекламной части — до +55 °С. Считать по таблице, то есть не выше +50 °С. Разрешение E4 тоже дано по-разному: в таблице характеристик и в таблице потоков 2688 x 1512, а в перечне особенностей 2592 х 1520.
- Не направлять объектив на яркие объекты (осветительные приборы) надолго, не ставить камеру рядом с мерцающими светильниками, нагревателями и источниками мощного излучения, в пыли, копоти и парах агрессивных веществ.
- Корпус открывать и ремонтировать самому нельзя: изделие без частей, допускающих ремонт потребителем; самовольные изменения конструкции лишают гарантии.
- Компьютер напрямую к камере иногда требует кабеля «перекрёстный (crossover)» — об этом прямо сказано в РЭ E2 NT и E5.
