APIX Bullet E2 / E4 / E5 AF — уличные IP-камеры с автофокусным зумом

Шесть уличных цилиндрических камер 2, 4 и 5 Мпикс с моторизованным объективом: зум и фокус задают из веб-интерфейса. Питание 12 В или PoE (IEEE802.3 af).

Уличные IP-камеры APIX Bullet E с моторизованным объективом (AF)

Модели семейства

APIX Bullet / E2 AF2 Мпикс, матрица Sony IMX385, металлический корпус IK09, ИК до 50 м, тревожных контактов нет.

Матрица и разрешение	1/2’’ Sony IMX385 CMOS 2M + процессор HiSilicon 3516A; 2 Мпикс (1920 х 1080)
Объектив	3,6 — 11 мм, моторизованный с автофокусом; углы обзора 102° (wide) — 44° (tele)
ИК-подсветка	до 50 м
Питание	12 В пост. / PoE (IEEE802.3 af); 5 Вт без подсветки / 8 Вт с подсветкой
Корпус	металлический (IK09), уличный, IP67
Температура	от –40 до +50 °С
Вес	830 г
Тревога и аудио	тревожных контактов нет; линейный вход (RCA) и выход (RCA)
Карта памяти	Micro SD (в разделе установки РЭ: SD до 128 Гб)

APIX Bullet / E2 WDR AF2 Мпикс, Sony Starvis IMX290, WDR, ИК до 25 м; самая лёгкая в серии.

Матрица и разрешение	1/2.8’’ Sony Starvis IMX290 CMOS 2M; 2 Мпикс (1920 х 1080)
Объектив	2,7 – 12 мм, моторизованный с автофокусом; углы обзора 105° (wide) — 32° (tele)
ИК-подсветка	адаптивная, до 25 м, 850 нм
Питание	12 В пост. / PoE (IEEE802.3 af); 5 Вт без подсветки / 8 Вт с подсветкой
Корпус	уличный (IP67)
Температура	от -40°С до +50 °С
Вес	680 г
Тревога и аудио	тревожных контактов нет; линейный вход (RCA) и выход (RCA)
Карта памяти	Micro SD (до 128ГБ)

APIX Bullet / E4 AF4 Мпикс, ИК до 25 м, малое потребление.

Матрица и разрешение	1/3’’ OmniVision OV4689 CMOS 4M + процессор HiSilicon 3516D; 4 Мпикс (2592 х 1520)
Объектив	2,7 – 12 мм, моторизованный с автофокусом; углы обзора 90° (wide) — 35° (tele)
ИК-подсветка	до 25 м, 850 нм
Питание	12 В пост. / PoE; 3 Вт без подсветки / 5,5 Вт с подсветкой
Корпус	уличный (IP67)
Температура	от -40°С до +50 °С
Вес	780 г
Тревога и аудио	тревожных контактов нет; линейный вход (RCA) и выход (RCA)
Карта памяти	Micro SD

APIX Bullet / E5 AF5 Мпикс, Sony Starvis IMX335, обогреватель стекла, тревожный вход и релейный выход.

Матрица и разрешение	1/2.8’’ Sony Starvis IMX335 + процессор HiSilicon 3516D; 5 Мпикс (2560 х 1920)
Объектив	2,7 – 13 мм, моторизованный с автофокусом; углы обзора 92° (wide) — 20° (tele)
ИК-подсветка	до 30 м
Питание	12 В пост. / PoE (IEEE802.3 af); 9,5 Вт макс.
Корпус	уличный (IP67), встроенный обогреватель стекла
Температура	от –40 до +50 °С
Вес	830 г
Тревога и аудио	1 тревожный вход, 1 релейный выход; линейный вход (RCA) и выход (RCA)
Карта памяти	Micro SD (до 128 Гб)

APIX Bullet / E2 2713 AF II2 Мпикс, обогрев стекла, диапазон до -60 °С, 1 тревожный вход и 1 выход.

Матрица и разрешение	1/2.8’’ Progressive Scan CMOS 2M; 2 Мпикс (1920 х 1080)
Объектив	2,7 – 13 мм, моторизованный с автофокусировкой; углы обзора 95° — 28° по горизонтали, 54° — 16° по вертикали
ИК-подсветка	до 40 м
Питание	12 В пост. / PoE (IEEE802.3 af); 8,5 Вт
Корпус	уличный, IP67, обогрев стекла
Температура	от -60 до +55 °С
Вес	830 г
Тревога и аудио	1 тревожный вход, 1 тревожный выход; 1 аудиовход, 1 аудиовыход
Карта памяти	Micro SD (до 256 Гб)

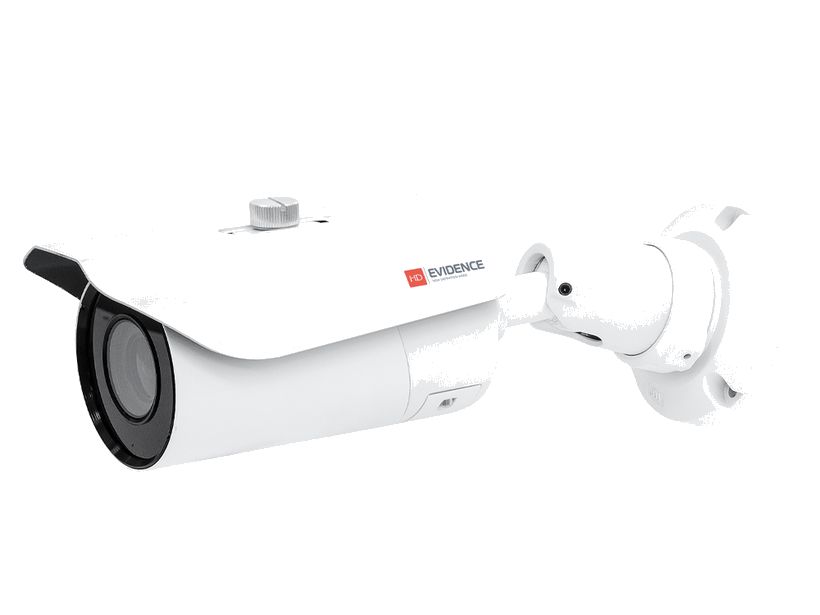

APIX Bullet / E5 2713 AF II5 Мпикс, тот же корпус с обогревом стекла, -60 °С.

Матрица и разрешение	1/2.8’’ Progressive Scan CMOS 5M; 5 Мпикс (2560 х 1920)
Объектив	2,7 – 13 мм, моторизованный с автофокусировкой; углы обзора 130° (wide) — 30° (tele)
ИК-подсветка	до 40 м
Питание	12 В пост. / PoE (IEEE802.3 af); 8,5 Вт
Корпус	уличный, IP67, обогрев стекла
Температура	от -60 до +55 °С
Вес	830 г
Тревога и аудио	1 тревожный вход, 1 тревожный выход; 1 аудиовход, 1 аудиовыход
Карта памяти	Micro SD (до 256 Гб)

Как это работает и подключается

Заводские параметры: IP-адрес 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя пользователя Admin, пароль 1234.
В РЭ моделей E2 AF, E2 WDR AF, E4 AF и E5 AF адрес назначают программой EVIDENCE Starter (кнопка [Поиск IP-камер EVIDENCE]); в РЭ версий II программа не названа, вход по адресу по умолчанию.
Для веб-входа IP-адреса ПК и камеры должны быть в одной подсети (пример из РЭ: камера 192.168.0.250, ПК 192.168.0.100). Пароль администратора рекомендуется сменить после первого подключения.
Интерфейс работает в Internet Explorer; если браузер просит Flash Player или ActiveX, включают элементы ActiveX и ставят компонент. В Microsoft Edge используют режим Internet Explorer. Без ActiveX не работают управление звуком и воспроизведение записей с карты памяти.
Приближение и фокус: на странице просмотра в панели управления вкладка [Приближение / Фокусировка], кнопки приближения и фокуса, автофокус — кнопка [Автофокусировка].
Тестовый аналоговый видеовыход выводит картинку на монитор кабелем с разъёмом BNC; на мониторе виден текущий IP камеры. Включается в разделе Системные, BNC.

Монтаж

Разметить отверстия по шаблону из комплекта, просверлить три, поставить дюбели, закрепить камеру винтами; кронштейн поворачивают для нужного направления обзора.
Поверхность должна быть прочной и выдерживать массу камеры; винты и дюбели из комплекта подходят не для всех материалов.
Сеть: кабель категории 5 или выше, не более 100 метров. Разъём RJ-45 защищают влагозащитной муфтой из комплекта.
Внешнее питание 12 В: у E2 WDR AF подключается через клеммную колодку из комплекта; полярность (+/–) соблюдать строго.
Аудио: к аудиовходу — микрофон, к аудиовыходу — усилитель или динамики, оба со своим питанием.
Карта памяти: два винта на нижней части корпуса откручивают ключом из комплекта, снимают панель. Сброс на заводские настройки — кнопка, удерживать 5 секунд; после этого камера перезагрузится.

Примеры

Въезд, парковка, фасад с настройкой кадра после монтажа

Кадр подгоняют из веб-интерфейса кнопками приближения и фокуса, без подъёма к камере: удобно, когда объект высокий или труднодоступный.

Холодный климат

Исполнения II рассчитаны на работу вплоть до -60 °С, остальные — до –40 °С; модель выбирают по нижней границе температуры на объекте.

Подключение внешних датчиков

У E5 AF, E2 AF II и E5 AF II есть тревожный вход и выход; у E2 AF, E2 WDR AF и E4 AF тревожных контактов нет.

Частые вопросы

Как сбросить камеру?

Снять нижнюю панель ключом из комплекта и удерживать кнопку сброса 5 секунд; камера перезагрузится и будет доступна по 192.168.0.250 (Admin / 1234).

Можно ли настроить зум без подъёма к камере?

Да. Во всех шести моделях приближение и фокус регулируются из веб-интерфейса, есть автофокус.

Какая модель тянет минус 60?

В РЭ рабочий диапазон от -60 до +55 °С указан у E2 2713 AF II и E5 2713 AF II; у остальных — от –40 до +50 °С.

Нюансы и грабли

PoE работает только при PoE-коммутаторе или PoE-инжекторе в сети.
Объём карты: в таблицах E5 AF и E2 WDR AF указано до 128 Гб (у E2 AF в разделе установки также до 128 Гб), у версий II — до 256 Гб. Больше заявленного не ставить.
Углы обзора у двух похожих объективов 2,7 – 13 мм различаются в РЭ сильно: у E5 AF 92° — 20°, у E5 AF II 130° — 30°. Поле зрения проверять по факту, а не по листу.
Не направлять объектив надолго на яркие источники света, не ставить рядом с мерцающими светильниками, нагревателями и источниками мощного излучения.
Ремонтировать камеру самому нельзя: внутри нет обслуживаемых частей, изменения конструкции лишают гарантии.
