APIX Bullet S2 / S4 3610 AF Expert и 4ZBullet R2 / S4 Expert — камеры 50–90 кадров/сек. для трафика и номеров

Серия Expert с общим руководством по настройке: S2 и S4 3610 AF (65 м ИК) и 4ZBullet R2 и S4 (8 – 32 мм, ИК до 180 м). 2 и 4 Мпикс, 50–90 кадров/сек., IP67, IK10, от -60 до +60 °С.

Уличные IP-камеры APIX Bullet Expert и 4ZBullet Expert

Модели семейства

APIX Bullet / S2 3610 AF Expert2 Мпикс, высокий фреймрейт 90 кадров/сек., моторизованный объектив с P-Iris, грозозащита 4 кВ, вес 1630 г.

Матрица и разрешение	1/2’’ Sony IMX385 CMOS 2M; 2 Мпикс (1920 х 1080)
Частота кадров	90 кадров/сек. для первого и второго потоков, 30 кадров/сек. для третьего потока
Объектив	3,6 – 10 мм, моторизованный с автофокусировкой, P-Iris; углы обзора 100° – 45° (по горизонтали)
ИК-подсветка	дальность до 65 м
Чувствительность	0,002 лк (цвет) / 0 лк (ИК-подсветка)
Питание	12 В пост. / PoE (IEEE802.3 af); потребление 14 Вт макс. (с ИК-подсветкой)
Корпус	уличный (IP67), вандалозащищенный (IK10), грозозащита 4 кВ
Температура	от –60 до +60 °С
Вес	1630 г
Интерфейсы	10/100Mbit Ethernet; 1 тревожный вход, 1 выход; 1 аудиовход, 1 аудиовыход; карта Micro SD (до 256 ГБ)

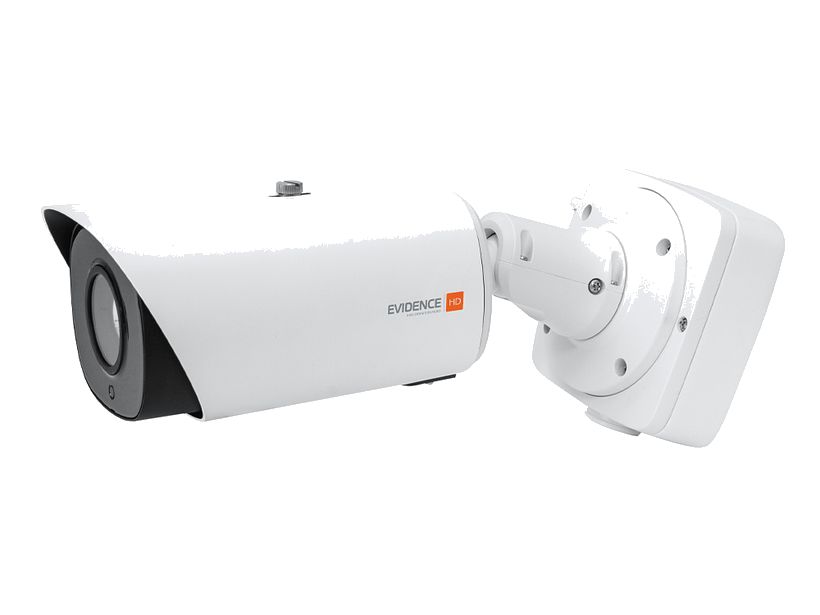

APIX Bullet / S4 3610 AF Expert4 Мпикс, 1/1.8″, 50/60 кадров/сек., объектив 3,6 – 10 мм с P-Iris, ИК до 65 м, PoE+. В листе 4ZBullet S4 Expert — вторая колонка.

Матрица	1/1.8″ Progressive Scan CMOS; 4 Мпикс (2688 х 1520)
Частота кадров	50 / 60 кадров/сек. (при 50 / 60 Гц)
Объектив	моторизованный 3,6 – 10 мм, F1.4, P-Iris; углы обзора 100° – 45° (гор.), 57° – 25° (верт.), 116° – 51° (диаг.)
ИК-подсветка	адаптивная, дальность 65 м
WDR	аппаратная система WDR Pro 140 дБ
Чувствительность	0,002 лк (цвет) / 0 лк (ИК-подсветка)
Интерфейсы	10/100Mbit Ethernet; 1 тревожный вход, 1 выход; аудио 1 вход, 1 выход
Карта памяти	Micro SD (до 1 ТБ)
Питание	12 В пост. / PoE+ (IEEE802.3at); потребление 27 Вт макс.
Корпус	металлический, IP67, IK10, грозозащита 4 кВ, встроенный нагреватель; от –60 до +60 °С
Вес	1630 г (по порядку колонок листа)

APIX 4ZBullet / R2 Expert2 Мпикс, Sony IMX385, 90 кадров/сек., объектив 8 – 32 мм (4-кратный), ИК до 180 м, PoE+.

Матрица	1/2’’ Sony IMX385 CMOS 2M; 2 Мпикс (1920 х 1080)
Частота кадров	90 кадров/сек. для первого и второго потоков, 30 кадров/сек. для третьего
Объектив	моторизованный, 4-кратное оптическое приближение, 8 – 32 мм; углы обзора 44° – 13°
ИК-подсветка	дальность до 180 м, 850 нм
WDR	аппаратная система WDR 120 дБ
Интерфейсы	10/100Mbit Ethernet; 1 тревожный вход, 1 тревожный выход; аудио 1 вход, 1 выход; аналогового выхода нет
Карта памяти	Micro SD (до 256 ГБ)
Питание	12 В пост. / PoE+ (IEEE802.3 at); потребление 28 Вт макс.
Корпус	уличный (IP67), вандалозащищённый (IK10), грозозащита 4 кВ; встроенный нагреватель
Температура и вес	от –60 до +60 °С; 1450 г

APIX 4ZBullet / S4 Expert4 Мпикс, 1/1.8″, 50/60 кадров/сек., объектив 8 – 32 мм, ИК до 180 м, PoE+.

Матрица	1/1.8″ Progressive Scan CMOS; 4 Мпикс (2688 х 1520)
Частота кадров	50 / 60 кадров/сек. (при 50 / 60 Гц)
Объектив	моторизированный 8 – 32 мм, F1.6 — F1.7; углы обзора 44° – 13° (гор.), 25° – 7° (верт.), 51° – 14° (диаг.)
ИК-подсветка	адаптивная, дальность 180 м
WDR	аппаратная система WDR Pro 140 дБ
Чувствительность	0,002 лк (цвет) / 0 лк (ИК-подсветка)
Интерфейсы	10/100Mbit Ethernet; 1 тревожный вход, 1 выход; аудио 1 вход, 1 выход
Карта памяти	Micro SD (до 1 ТБ)
Питание	12 В пост. / PoE+ (IEEE802.3at); потребление 27 Вт макс.
Корпус	металлический, IP67, IK10, грозозащита 4 кВ, встроенный нагреватель; от –60 до +60 °С
Вес	1445 г (по порядку колонок листа)

Как это работает и подключается

В браузере вводят IP-адрес камеры по умолчанию 192.168.0.250. По инструкции по настройке имя пользователя admin, а пароль задаётся при первом подключении (от 8 до 32 символов, минимум одна буква и одна цифра).
Функция LPR (опция) распознаёт номерной знак и сравнивает его с перечнем; номер из «чёрного» списка даёт тревогу. Включают её в Settings, LPR, выбирают страну или регион, затем область, где появляется номер.
Обнаруживаются номерные знаки размером более 150 пикселей. Режим обнаружения: «Всегда» или по тревожному входу камеры; интервал повторного считывания (Repeat Plate Checktime) — от 0 до 60 минут или от 0 до 60000 мс.
Ночной режим LPR (Enable LPR Night Mode) можно задать временем вручную или переключать автоматически по освещённости; уровень 1 – 10 задаёт минимальную скорость затвора.
Оповещения LPR уходят стороннему ПО типом RTSP, TCP или HTTP; для HTTP Post выбирают снимок номера, снимок кадра или оба.
Видеоаналитика: вход в зону, выход из зоны, пересечение линии, праздношатание, интеллектуальный детектор движения, смена сцены, оставленные и пропавшие предметы, подсчёт людей; маскирование приватных зон до 24, зон приоритетного просмотра до 8.
ONVIF Profile S, Profile G, Profile T, Profile Q.
Аналитика по листам. R2 Expert: пересечение линии, вход в зону, выход из зоны, смена сцены, оставленные / пропавшие предметы, подсчёт людей. S4 Expert (обе модели): технология MOD-Algorithms, вход и выход из зоны, пересечение линии, праздношатание, интеллектуальный детектор движения, смена сцены, оставленные и пропавшие предметы, подсчёт людей, тепловая карта, распознавание лиц и атрибутов, режим маскирования лиц.
ONVIF: S2 3610 AF Expert и 4ZBullet R2 Expert — Profile S, G, T, Q; S4 Expert (4ZBullet и 3610 AF) — Profile S/T/G/M.

Монтаж

Кронштейн совмещён с монтажной коробкой. Размечают отверстия, сверлят, ставят дюбели, снимают монтажную коробку с кронштейна, кабели питания и сети тянут через герметичные кабельные вводы в её основании и крепят коробку самонарезающими винтами.
Подключают питание, сеть, аудио и тревожные входы, затем камеру ставят на монтажную коробку и закрепляют винтами. Направление выставляют, раскрутив фиксирующие винты кронштейна, затем затягивают.
Сеть: кабель категории 5 или выше, не более 100 метров. Питание 12 В на разъём кабеля или PoE (IEEE802.3af) при наличии PoE-коммутатора или инжектора.
Аудиовход — микрофон, аудиовыход — усилитель или динамики, оба со своим питанием; разъёмы ALARM IN, ALARM OUT, AUDIO IN, AUDIO OUT на панели.
Карта памяти (до 256ГБ): винты на панели в нижней части корпуса раскручивают, крышку снимают. Сброс — кнопка на сервисной панели снизу корпуса, удерживать 15 секунд.
В монтажной коробке по листам: вход питания 12 В, сетевой разъём RJ45, герметичные кабельные вводы, аудио вход и выход, вход и выход тревоги, разъём для карты памяти.
Адаптеры APIX TubePlate / R (на трубу) и APIX CornerPlate / R (на угол) в комплект не входят и приобретаются отдельно.
Питание 12 В пост. или PoE+ (IEEE802.3 at): потребление до 28 Вт (R2) и до 27 Вт (S4) — на PoE-коммутаторе нужна соответствующая мощность порта. У S2 3610 AF Expert — PoE (IEEE802.3 af), до 14 Вт.

Примеры

Фиксация номеров на магистрали

Камера предназначена для мониторинга трафика и определения номеров: при 90 кадрах/сек. быстро движущийся автомобиль не смазывается, и архив можно замедлять без потери деталей.

Сложный свет

Аппаратная система WDR 120 дБ и P-Iris справляются с контрастным освещением и предотвращают засветки.

Дальняя зона на магистрали

4ZBullet R2 и S4 с объективом 8 – 32 мм и подсветкой до 180 м закрывают удалённые участки; S2 / S4 3610 AF с 3,6 – 10 мм и подсветкой 65 м — ближнюю зону и развязки.

Комплексная безопасность

В листе 4ZBullet S4 Expert серия названа решением для комплексной безопасности и указан сертификат транспортной безопасности ПП969.

Частые вопросы

Чем Expert отличается от обычной Bullet?

Частотой 90 кадров/сек., матрицей IMX385, ИК до 65 м, диапазоном от –60 до +60 °С и опцией LPR.

А S4 3610 AF Expert?

Входит в то же руководство по настройке; ТТХ даны в листе 4ZBullet S4 Expert, вторая колонка: 4 Мпикс, объектив 3,6 – 10 мм с P-Iris, ИК до 65 м, PoE+ до 27 Вт.

Какие режимы на странице просмотра?

В руководстве описаны режимы распознавания лиц, PTZ и LPR; доступность зависит от модели.

Чем R2 Expert отличается от S4 Expert?

R2 — 2 Мпикс, 90 кадров/сек, объектив 8 – 32 мм, WDR 120 дБ, карта до 256 ГБ. S4 — 4 Мпикс, 50/60 кадров/сек, WDR Pro 140 дБ, карта до 1 ТБ.

Чем питаются камеры?

S2 3610 AF Expert — 12 В пост. или PoE (IEEE802.3 af), до 14 Вт; R2 и S4 — 12 В пост. или PoE+ (IEEE802.3 at), до 28 и 27 Вт.

Нюансы и грабли

Расхождение в документах: краткая инструкция называет имя Admin и пароль 1234, руководство по настройке — пароль задаётся при первом подключении. Какой вариант у конкретной прошивки, документы не говорят; если Admin / 1234 не подходит, возможен сброс кнопкой 15 секунд.
Сброс на заводские настройки — не 5 секунд, как у остальных камер APIX, а 15.
LPR — опция: в зависимости от модели некоторые функции и режимы могут быть недоступны.
Не направлять объектив надолго на яркие объекты, не ставить рядом с мерцающими светильниками, нагревателями и мощными излучателями.
Ремонтировать самому нельзя; самовольные изменения лишают гарантии.
Руководство по настройке общее для четырёх моделей: S2 3610 AF Expert, S4 3610 AF Expert, 4ZBullet R2 Expert и 4ZBullet S4 Expert; доступность функций (LPR, распознавание лиц, режимы) зависит от модели.
Краткая инструкция говорит о питании 12 В или PoE (IEEE802.3af), но у R2, 4ZBullet S4 и S4 3610 AF Expert листы дают PoE+ (IEEE802.3 at) и 27 – 28 Вт: проверять мощность порта коммутатора.
Вес S4 в листе указан двумя значениями (1445 и 1630 г) в колонках по порядку «4ZBullet / S4 Expert» и «Bullet / S4 3610 AF Expert»; привязка по порядку колонок, у R2 — 1450 г.
У R2 Expert аналогового видеовыхода нет; в листах S4 и S2 он не указан. Объектив 8 – 32 мм и 3,6 – 10 мм — разные модели, не путать при заказе.
